Com relação às coordenadas geográficas, considere os enunciados:

I. Os meridianos são linhas imaginárias que cortam a Terra no sentido Leste-Oeste.

II. Os paralelos nos indicam a latitude, que é a distância, em graus, de um paralelo à linha do Equador.

III. Ao contrário dos paralelos terrestres, todos os meridianos dividem o planeta de forma igual. Está(ão) correta(s):

• A.

  apenas a I.

• B.

  I e II.

• C.

  I e III.

• D.

  II e III.

• A.

  cores frias e cores quentes.

• B.

  corografia e monografia.

• C.

  mapa mudo e croqui.

• D.

  visão oblíqua e visão vertical.

• E.

  mapa mental e topográfico.

Aprojeção cartográfica a seguir é denominada de:

• A.

  plana.

• B.

  cilíndrica

• C.

  anamorfose.

• D.

  azimutal.

• E.

  cônica

A topometria compreende o estudo:

• A.

  Das formas exteriores da superfície terrestre e das curvas de níveis;

• B.

  Medidas rápidas e indiretas da superfície terrestre;

• C.

  Dos processos clássicos de medidas de distância, ângulos e diferença de nível;

• D.

  Dos processos de medidas de distâncias e ângulos por meio de levantamento fototopográfico.

Com o nível estacionado em determinado ponto, o topógrafo realizada uma visada de ré ao ponto A, de altitude conhecida (120,00 m) e, em seguida, realiza visada de vante nos pontos B, C e D, obtendo as leituras da tabela abaixo. As altitudes dos pontos B, C e D, respectivamente, é:

• A.

  114,50 m; 117,50 m; 117,00 m;

• B.

  115,50 m; 117,00 m; 118,00 m;

• C.

  117,50 m; 115,00 m; 114,00 m;

• D.

  115,00 m; 117,00 m; 114,00 m.

No levantamento taqueométrico entre os pontos A e B obteve-se as leituras Fs = 0,65 m e Fi = 0,31 m, com ângulo de 28º, o que representa uma distância H de:

Obs.: Considerar cós 28º = 0,883 e a constante do aparelho igual zero.

• A.

  24,50 m;

• B.

  26,50 m;

• C.

  28,00 m;

• D.

  27,50 m.

Os Instrumentos topográficos que medem distâncias diretas e ângulos, respectivamente, são conhecidos como:

• A.

  Declinatórias e Diástimetros.

• B.

  Goniômetros e Declinatórias.

• C.

  Diástimetros e Goniômetros.

• D.

  Goniômetros e Níveis.

Entende-se por rede geográfica o conjunto formado por paralelos e meridianos, ou seja, pelas linhas de referência que cobrem o globo terrestre com a finalidade de permitir a localização precisa de qualquer ponto sobre sua superfície, bem como orientar a confecção de mapas. [...] Com base na rede geográfica, podemos determinar as coordenadas geográficas, isto é, a latitude e a longitude, de qualquer ponto sobre a superfície terrestre (DUARTE, Paulo A. Florianópolis, 1994. p. 42-51).

A partir da leitura do texto acima e da observação das figuras 1, 2 e 3, analise as afirmativas abaixo:

I Na visão da figura 1, centrada no polo sul da Terra, vemos os hemisférios oriental e ocidental. O antimeridiano referente ao meridiano de 45º oeste é o de 135º leste. Por sua vez, se tomarmos como referência o meridiano de 135º leste, o seu antimeridiano será o de 45º oeste.

II A figura 2 indica que, numa visão centrada no polo sul, os paralelos seriam vistos como semicircunferências de círculo máximo no Equador. O Equador seria a linha mais interna, formando um ângulo de 90º e sendo sempre perpendicular ao eixo da Terra.

III Através da observação da figura 3, podemos concluir que o Equador e o Eixo da Terra formam um ângulo de 90º; esta é a latitude máxima.

IV Na figura 3, os pontos A e B, situados no mesmo paralelo, possuem latitude de 45º Norte; enquanto os pontos C e D possuem latitude de 60º Sul.

V A figura 3 mostra que o valor de cada paralelo é determinado pelo ângulo formado, em um dos polos da Terra, pelo plano do Equador e a linha que corresponde ao prolongamento da horizontal do lugar.

Considerando as informações apresentadas nas figuras e nas afirmativas acima sobre rede e coordenadas geográficas, pode-se afirmar que estão corretas apenas:

• A.

  I, II e III

• B.

  I, III e IV

• C.

  II, IV e V

• D.

  I, III, IV e V

• E.

  II, III, IV e V

Em um perfil topográfico desenhado em escala 1:200, um erro de 3 mm no papel corresponde a uma diferença de:

• A.

  6 m no terreno.

• B.

  60 m no terreno.

• C.

  0,60 m no terreno.

• D.

  600 m no terreno.

• E.

  3 m no terreno.

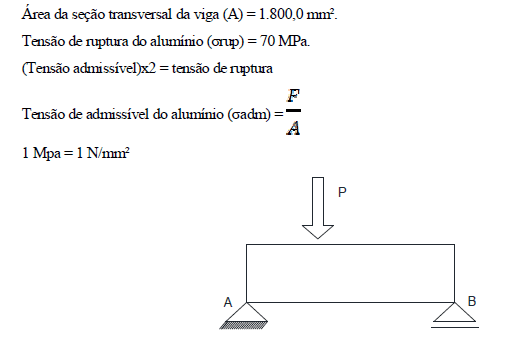

Considere-se uma viga de alumínio com 2,0m de comprimento, apoiada nos pontos A e B, nela sendo aplicada uma carga concentrada igual a “P”. A distância entre o “ponto A” e o local de aplicação da carga concentrada é igual a 0,75m. Determinar a maior carga “P” para não ocorrer o rompimento da viga. Sendo:

• A.

  168 KN.

• B.

  75,0 KN.

• C.

  62,5 KN.

• D.

  37,5 KN.

• E.

  202 KN.
