Questões sobre Cartografia

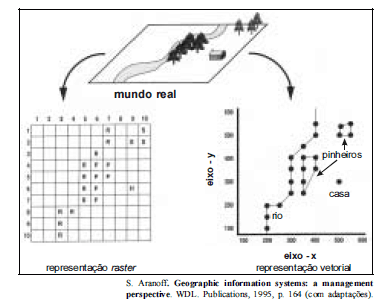

Considerando os dados da figura acima, julgue os itens que se seguem.

O modelo vetorial provê uma estrutura de dados mais compacta que a do modelo raster.

• C. Certo
• E. Errado

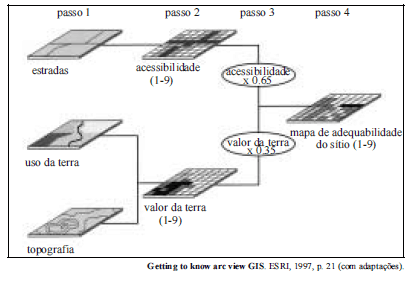

Considerando que os locais para a implantação de um novo parque ecológico devem ser definidos utilizando-se os passos esquematizados na figura acima e os sistemas de informação geográfica relativos aos procedimentos a serem adotados, julgue os seguintes itens.

O esquema mostrado refere-se à criação de um modelo cujo primeiro passo consiste na definição de critérios para realizar a avaliação proposta.

• C. Certo
• E. Errado

Considerando que os locais para a implantação de um novo parque ecológico devem ser definidos utilizando-se os passos esquematizados na figura acima e os sistemas de informação geográfica relativos aos procedimentos a serem adotados, julgue os seguintes itens.

Os valores determinados no terceiro passo dizem respeito aos pesos conferidos, ou seja, à ponderação feita para efetuar a classificação de áreas.

• C. Certo
• E. Errado

Considerando que os locais para a implantação de um novo parque ecológico devem ser definidos utilizando-se os passos esquematizados na figura acima e os sistemas de informação geográfica relativos aos procedimentos a serem adotados, julgue os seguintes itens.

No passo 4, um mapa é criado. O modelo pode ainda ser refinado por meio da construção de histogramas e tabelas que mostrem as áreas disponíveis, a fim de permitir a análise espacial, que consiste na seleção do sítio adequado para a implantação do parque.

• C. Certo
• E. Errado

Com base no mapa anterior da cidade do Natal, julgue os itens subseqüentes.

Caso se deseje construir na via Costeira uma segunda faixa específica para prática de ciclismo, caminhadas e corridas, é preferível construí-la, considerando as emissões poluentes dos automóveis, no lado do Parque das Dunas, separada da faixa de rolamento destinada aos automóveis, a ampliar a faixa destinada a este fim do lado da praia.

• C. Certo
• E. Errado

Para uma boa representação cartográfica, regras baseadas na semiologia gráfica devem ser observadas para uma comunicação de melhor qualidade. Dentre essas podemos destacar

I. as variações quantitativas se traduzem pela variação no tamanho dos sinais.

II. as variações qualitativas se traduzem pela variação na forma dos sinais, permitindo a distinção visual rápida das informações.

III. um valor forte ou fraco se traduz por um sinal forte ou fraco, respectivamente, o que possibilita a representação de valores quantitativos e ordenados.

IV. um fenômeno se traduz por um só sinal. Não se pode representar uma mesma ocorrência por dois sinais diferentes.

• A. I – II.
• B. II – III.
• C. I – II – III.
• D. II – III – IV.
• E. I – II – III – IV.

Analise o símbolo da ONU.

Ele é um exemplo de projeção cartográfica

• A. azimutal.
• B. cilíndrica polar.
• C. cônica equatorial.
• D. cilíndrica transversal.
• E. cônica transversal.

Existem, alguns conceitos básicos de Cartografia que nos permitem entender os elementos dessa área de estudos com uma maior facilidade. Saber, por exemplo, noções como as de escala, legenda e projeções auxilia-nos a identificar com mais facilidade as informações de um mapa e as formas utilizadas para elaborá-lo. Analise a seguir, os principais conceitos da Cartografia e relacione a coluna B com a coluna A.

COLUNA A

I. Mapa.

II. Plantas.

III. Escala.

IV. Croqui.

V. Legenda.

COLUNA B

( ) É uma representação reduzida de uma dada área do espaço geográfico. Um mapa temático, por sua vez, é uma representação de um espaço realizada a partir de uma determinada perspectiva ou tema que pode variar entre indicadores sociais, naturais e outros.

( ) Representação cartográfica realizada a partir de uma escala muito grande, ou seja, com uma área muito pequena e um nível de detalhamento maior. É muito utilizada para representar casas e moradias em geral, além de bairros, parques e empreendimento.

( ) É um esboço cartográfico de uma determinada área ou, em outras palavras, um mapa produzido sem escala e sem os procedimentos padrões na sua elaboração, servindo apenas para a obtenção de informações gerais de uma área.

( ) É a proporção entre a área real e a sua representação em um mapa que geralmente, aparece designada nos próprios mapas na forma numérica e/ou na forma gráfica.

( ) É a utilização de símbolos em mapas para definir algumas representações e está sempre presente em mapas temáticos. Alguns símbolos cartográficos e suas legendas são padronizados para todos os mapas, como o azul para designar a água e o verde para indicar uma área de vegetação, entre outros.

Marque a opção que apresenta a sequência CORRETA.

• A. III – I – IV – V – II.
• B. II – III – IV – I – V.
• C. V – II – III – I – IV.
• D. I – II – IV – III – V.
• E. I – II – III – IV – V.

Sobre formato de arquivos de desenho podemos afirmar.

• A. Os arquivos Raster são arquivos compostos por conjunto de figuras predefinidas cujas equações são calculadas a partir de pontos descritos no arquivo.
• B. Os arquivos Vetor são arquivos compostos por pixels. O valor armazenado para cada pixel varia conforme a capacidade da placa de vídeo.
• C. Os arquivos Raster são compostos por pixels que possuem uma única informação de cor compondo em seu conjunto uma figura ou imagem a partir de um mapa de bits.
• D. Arquivos Vetor são arquivos-texto que auxiliam os softwares CAD com informações não geométricas
• E. Uma imagem obtida a partir de uma câmera fotográfica digital é armazenada em arquivos tipo vetor o que garante uma alta resolução de captura.

Shapefile é um formato popular para arquivos usados por Sistemas de Informações Geográficas. Foi desenvolvido e regulamentado pela ESRI. Em um Shapefile é obrigatório encontrarmos arquivos com as seguintes extensões:

• A. .shp ; .shx ; .dbf
• B. .shp ; .dwg ;.dbf
• C. .shp ; .wmf ; .dbf
• D. .wmf ; .inx ; .dbf
• E. .wmf ; .shx ; .dbf
