Questões sobre Topologia de Redes

Atenção: Para responder às questões de números 35 a 37, considere a situação descrita abaixo.

José, Técnico de Tecnologia da Informação, deve escolher e adquirir o meio de transmissão mais adequado para implementar uma rede local de computadores de uma sala com área de 50 m2 e 10 computadores pessoais.

José utilizará uma switch com 24 portas para interconectar os computadores da rede local de computadores (LAN) da sala. Neste caso, a topologia lógica dessa LAN será do tipo

• A. barramento.
• B. difusa.
• C. anel.
• D. estrela.
• E. paralela.

Uma configuração popular para uma rede local é topologia em estrela, na qual os computadores são ligados por meio de um switch. O tipo de cabo preferido e mais comumente usado para ligar o switch às estações trabalho é o

• A. par trançado, com conector RJ-45 nas extremidades.
• B. coaxial, com conector BNC nas extremidades.
• C. de fibra ótica, com conector MTRJ nas extremidades.
• D. par trançado, com conector RJ-11 nas extremidades.
• E. de fibra ótica, com conector SC ou ST nas extremidades.

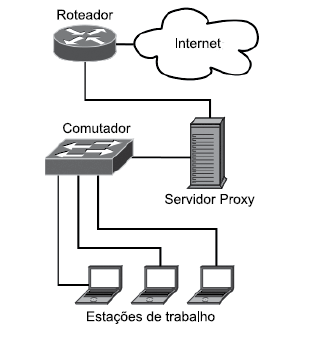

Considere a seguinte topologia da rede:

 O administrador de rede deseja desativar o servidor Proxy e fornecer acesso compartilhado à Internet aos usuários da rede por meio de NAT. Considerando que o NAT já esteja ativo no roteador, para que essa configuração funcione, é necessário que

• A. as estações de trabalho sejam conectadas diretamente ao servidor Proxy, e a rota padrão das estações de trabalho seja o endereço do Proxy.
• B. o comutador seja desativado, e a rota padrão das estações de trabalho seja o roteador.
• C. o roteador seja conectado diretamente ao comutador, e a rota padrão das estações de trabalho seja o endereço do roteador.
• D. o servidor Proxy seja desativado e desconectado do comutador, e a rota padrão das estações de trabalho seja o endereço IP externo da rede.
• E. dor Proxy, e a rota padrão das estações de trabalho seja o endereço do Firewall.

Com relação a conceitos básicos de redes de computadores e ao programa de navegação Mozilla Firefox, julgue os próximos itens. A topologia física de uma rede representa a forma como os computadores estão nela interligados, levando em consideração os tipos de computadores envolvidos. Quanto a essa topologia, as redes são classificadas em homogêneas e heterogêneas.

• C. Certo
• E. Errado

Esta topologia de rede tem como implementação mais importante é o token ring da IBM. A principal vantagem é que não há perigo de colisões, pois os dados sempre fluem em uma direção. A desvantagem do anel é que, se uma conexão é rompida, toda a rede cai. A topologia de rede descrita é denominada:

• A. Barramento Linear
• B. Híbridas
• C. Anel
• D. Estrela

Esta topologia de rede tem a vantagem de que o hub monitora o tráfego e impede colisões, e o rompimento de uma conexão não afeta o restante da rede. Porém, se houver a perda do hub, a rede cairá. A topologia de rede descrita é denominada:

• A. Anel
• B. Barramento Linear
• C. Estrela
• D. Híbridas

Na Topologia Estrela de uma rede local (LAN - Local Area Network), o conector utilizado no concentrador switch é o:

• A. BNC
• B. AUI
• C. RJ11
• D. RJ45
• E. USB

A respeito dos equipamentos de interconexão de redes e do conceito de domínio de colisão, assinale a alternativa cujos números correspondem, respectivamente, ao total de domínios de colisão do Hub-A e da Bridge, ilustrados na figura apresentada.

• A. 3 e 2.
• B. 1 e 1.
• C. 1 e 2.
• D. 1 e 4.
• E. 3 e 1.

Considerando a maneira pela qual os computadores são interligados, assinale a alternativa que indica a topologia de rede ilustrada na figura apresentada.

• A. Malha.
• B. Estrela.
• C. Barra.
• D. Anel.
• E. Hierárquica.

Deseja-se dimensionar o número de interfaces de rede necessárias para interconectar cinco equipamentos. Considerando-se apenas as interfaces usadas pelos cinco equipamentos a serem conectados, assinale a alternativa que indica o número total de interfaces necessárias para formar uma topologia física em barramento, anel e estrela, respectivamente.

• A. 5, 5, 5.
• B. 5, 10, 5.
• C. 5, 10, 6.
• D. 5, 10, 10.
• E. 6, 10, 5.
