Questões sobre Fluxograma

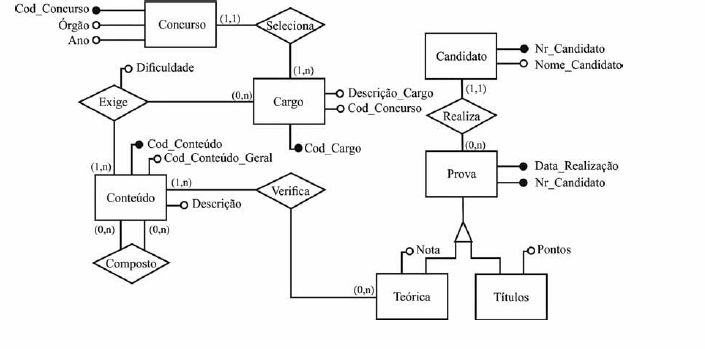

Considerando a figura acima, que apresenta um modelo de entidades e de relacionamento, julgue os próximos itens.

A cardinalidade da associação unária da entidade “Conteúdo” está modelada imprecisamente como (0, n), uma vez que todo o conteúdo composto deveria estar, obrigatoriamente, vinculado a um conteúdo mais geral.

• C. Certo
• E. Errado

Na simbologia utilizada na construção de fluxogramas, o símbolo  significa

• A. atividade.
• B. documento.
• C. decisão.
• D. entrada ou saída.
• E. início ou fim.

No que se refere a ferramentas de análise de cenário interno e externo, balanced scorecard, mapeamento de processos e elaboração de indicadores, julgue os itens de 110 a 114. Um fluxograma descreve os elementos dos processos — fornecedores, entradas, saídas, indicadores de desempenho e clientes dos processos, entre outros —, sem se ater, necessariamente, à sequência das ações em que esses elementos são desenvolvidos.

• C. Certo
• E. Errado

Para o mapeamento gráfico dos fluxos de trabalho, qual é a melhor ferramenta utilizada dentre as opções abaixo?

• A.

  Fluxograma;

• B.

  Funcionograma;

• C.

  Organograma;

• D.

  Diagrama de funções;

• E.

  Fisiograma.

No fluxograma, o símbolo que caracteriza o documento está em qual alternativa?

• A.



• B.



• C.



• D.



• E.



Julgue os itens de 107 a 112, que versam sobre modelagem organizacional, técnicas de mapeamento de processos, notações de processos e construção e mensuração de indicadores de processos.

O SIPOC (supliers, inputs, process, outputs, constumers) é uma notação que utiliza fluxogramas com raias, com conceitos similares ao BPMN.

• C. Certo
• E. Errado

Define-se como a representação gráfica que permite a fácil visualização dos passos de um processo, sua sequência lógica e de encadeamento de atividades e decisões, bem como permite a realização de análise crítica para detecção de falhas e de oportunidades de melhorias:

• A.

  Poka Yoke.

• B.

  organograma.

• C.

  histograma

• D.

  fluxograma.

• E.

  método dos 4 M´s.

Considerado um “instrumento que representa a organização de etapas de um processo, facilitando sua leitura técnica com a utilização de simbologias, auxiliando na comunicação entre unidades, criando um legado organizacional e mantendo sua comunicação atualizada” (Prevé: 2006), o conceito tratado pelo autor Altamiro Damian Prevé remete a que tipo de ferramenta?

• A.

  Layout.

• B.

  Quadro de distribuição do trabalho (QDT).

• C.

  5W1H.

• D.

  Fluxograma.

• E.

  Formulário.

A técnica de mapeamento de processos que permite registrar as ações de maneira simples e identifi car os pontos de tomada de decisão, é:

• A.

  Blueprinting.

• B.

  Diagrama de SIPOC.

• C.

  Fluxograma de Processo.

• D.

  Mapofluxograma.

• E.

  Diagrama homem-máquina.

Julgue os itens a seguir, acerca de gestão de projetos.

Diagrama de precedência refere-se ao diagrama de rede de cronograma que utiliza caixas, denominadas de nós, para representar atividades, que, por sua vez, são conectadas por setas que evidenciam relações de dependência.

• C. Certo
• E. Errado
