Questões de Arquitetura do ano 2006

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Os desenhos abaixo são perspectivas usadas para a representação de volumes em diversas posições e ângulos de visão. Relacione a imagem com seu nome, numerando os parênteses. Em seguida, assinale a alternativa que contém a seqüência correta, de cima para baixo:

( ) Perspectiva Cônica

( ) Perspectiva Axonométrica Isométrica

( ) Perspectiva Frontal

A seqüência correta é:

• A. I; II; III.
• B. III; II; I.
• C. III; I; II.
• D. II; III; I.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

A planta de cobertura do mercado municipal tem o desenho abaixo. Qual a nomenclatura das peças indicadas no desenho, na seqüência?

• A.

  Cumeeira; espigão; água mestra; empena; rincão.

• B.

  Linha; rincão; água grande; empena; espigão.

• C.

  Cumeeira; espigão, água mestra; tacaniça; rincão.

• D.

  Esteio; espigão; água mestra; empena; água furtada.

NAS QUESTÕES NUMERADAS DE 11 A 25, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

Em uma cobertura com estrutura de apoio em madeira, foram usadas tesouras. Nomeie os elementos indicados no desenho, na seqüência 1, 2, 3, 4, 5:

• A. pendural; terça; perna; asna; cumeeira.
• B. linha; asna; terça; pendural; frechal.
• C. linha; perna; terça; pendural; frechal.
• D. linha; asna; terça; haste; frechal.

O Programa de Necessidades é

• A.

  um programa de arquitetura adequado às necessidades do arquiteto.

• B.

  um documento que contempla o equacionamento dos dados físicos que condicionam o projeto.

• C.

  um software que fornece quantitativos a partir das áreas projetadas.

• D.

  um documento que contempla o equacionamento das condicionantes funcionais da arquitetura.

O orçamentista fechou as planilhas com um valor final de R$ 5,1 milhões para um edifício de 5.000 m². Para viabilizar a construção, o arquiteto substituiu o piso de granito a R$ 100,00/m² por granitina a R$ 50,00/m².

• A.

  O orçamentista estimou o custo em R$ 1.000,00/m². Portanto, a construção máxima com os recursos disponíveis poderá ser um edifício de 5 pavimentos com 500 m² cada um.

• B.

  O orçamento da construção totalizou R$ 4,5 milhões. Constatou-se, entretanto, a omissão da taxa de 10% referente ao BDI, o que inviabilizou a obra.

• C.

  O orçamentista considerou os recursos insuficientes para execução de um projeto feito com um pavimento de 1.000 m² com sofisticado sistema de lógica a R$ 2.000,00/m² e um pilotis livre na projeção do pavimento a R$ 500,00/m².

• D.

  O orçamentista fechou as planilhas com um valor final de R$ 5,1 milhões para um edifício de 5.000 m². Para viabilizar a construção, o arquiteto substituiu o piso de granito a R$ 100,00/m² por granitina a R$ 50,00/m

Acerca da utilização de recursos tecnológicos e de informática na arquitetura, julgue os itens a seguir.

I O programa AutoCAD não é o mais indicado para desenhos de projeto de arquitetura após o advento do programa Sketchup, que é mais rápido e simples.

II O recurso de criar sombras no programa Sketchup facilitou o dimensionamento de brises.

III Considerando-se somente as modificações nos desenhos após a sua finalização, seria mais vantajoso projetar sem recorrer à informática já que é muito simples modificar um desenho feito a lápis com o uso da borracha.

IV O geoprocessamento é o conjunto de tecnologias que integram as fases de coleta, processamento e uso de informações relacionadas ao espaço físico.

A quantidade de itens certos é igual a

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

Considerando os diagramas de insolação e de freqüência de ventos apresentados nas figuras I e II acima e a posição da edificação indicada na figura III, assinale a opção correta.

• A.

  O melhor brise para as fachadas 1 e 2 é composto de lâminas horizontais.

• B.

  O melhor shed transversal tem as aberturas viradas para a fachada 4.

• C.

  O melhor shed longitudinal tem a abertura virada para o lado 2.

• D.

  A melhor opção para uma fachada cega é a 3.

Com relação à acústica de grandes ambientes, assinale a opção incorreta.

• A.

  As salas de cinema devem permanecer neutras em relação ao som contido na banda de gravação. Isso é obtido recobrindose as paredes com materiais absorventes.

• B.

  Para as salas de concerto, deve-se buscar a difusão do som mediante um relevo acentuado das paredes.

• C.

  Grandes superfícies planas distantes entre si podem provocar ecos indesejáveis.

• D.

  Para diminuir o tempo de reverberação dos locais ruidosos, deve-se fazer uso de materiais refletores, sobretudo próximo das fontes sonoras.

No que se refere as instalações elétricas e hidrossanitárias, assinale a opção correta.

• A.

  O sifão sanitário é um dispositivo hidráulico destinado a vedar a passagem de gases das canalizações de esgoto para o interior das edificações.

• B.

  Das caixas de gordura, feitas obrigatoriamente em ferro fundido, saem os efluentes para caixas de inspeção ou tubos de queda.

• C.

  Quando o nível dos aparelhos sanitários é inferior à rede pública de esgotos, os efluentes devem ser reunidos em uma caixa de inspeção e daí lançados aos pontos adequados.

• D.

  A distribuição dos efluentes no solo pode ser feita por meio de valas de infiltração e de sumidouros, sendo os últimos recomendados para locais onde o lençol freático é próximo à superfície.

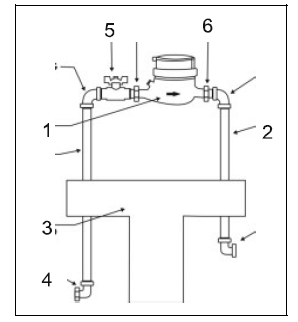

Com base na figura acima, que ilustra uma instalação hidráulica, assinale a opção correta.

• A.

  O número 2 corresponde a um tubo de ½" ou de ¾".

• B.

  O número 5 corresponde a um registro de pressão.

• C.

  O número 1 corresponde a um higrômetro, aparelho destinado a medir a umidade do ar.

• D.

  O número 6 corresponde a uma virola, aro metálico que tem a mesma função da peça de número 4.
