Questões de Arquitetura do ano 2006

Para a construção de um elevador, tem-se as seguintes medidas: a) profundidade de segurança do poço: 2,00 m abaixo da primeira parada; b) altura para segurança de frenagem + cabine: 4,30 m acima da última parada; c) altura da casa de máquinas: 2,20 m. Além disso, a casa de máquinas é o ponto mais elevado do edifício.

Com base na situação acima, assinale a opção que apresenta o cálculo correto desprezando-se as espessuras das lajes.

• A.

  Um prédio de escritórios com 10 pavimentos com 3,00 m de piso a piso terá a cota de coroamento de +38,50 m considerando-se o térreo com ±0,00.

• B.

  Considere que um prédio de escritórios com 10 pavimentos com 3,00 m de piso a piso terá dois subsolos com 2,75 m de piso a piso. Nesse caso, a cota de nível do fundo do poço será de -7,50 m, considerando-se o térreo a ±0,00.

• C.

  Desconsiderando-se a casa de máquinas, o poço de um prédio de 5 pavimentos com pé direito de 2,50 m e vigas de 0,50 m terá uma altura total de 17,30m.

• D.

  Em um mirante de 30,00 m de altura, o elevador, com duas paradas, terá um percurso útil de 29,30 m.

Quanto às tipologias e aparelhagens de ar condicionado, assinale a opção correta.

• A.

  O fan-coil produz água gelada.

• B.

  No sistema tipo split, a unidade refrigeradora devolve o ar ao ambiente.

• C.

  O self-contained produz frio para o ambiente.

• D.

  O chiller produz ar refrigerado.

Considerando as medidas de prevenção contra incêndio, assinale a incorreta.

• A.

  O enclausuramento das escadas por meio de paredes e portas corta-fogo constituem uma estratégia utilizada para a compartimentação e se destinam a impedir a propagação do incêndio.

• B.

  As altas temperaturas alcançadas nos incêndios podem significar a diminuição progressiva da capacidade portante da estrutura do edifício.

• C.

  Os sprinklers, também chamados carretas ou extintores sobre rodas, são considerados mais eficazes que os extintores portáteis convencionais pois permitem um fácil manuseio e uma ação mais rápida de combate aos focos de incêndio.

• D.

  A única condição das portas incluídas nas rotas de fuga permanecerem abertas é que o fechamento possa ser acionado automaticamente no momento do incêndio.

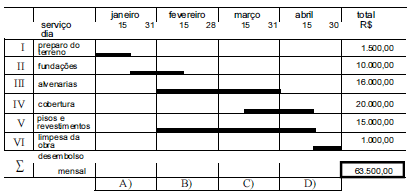

A planilha acima apresenta um orçamento de R$ 63.500,00, que foi utilizado para os serviços ali discriminados. Considerando-se os valores totais e o tempo em que eles serão despendidos, é correto afirmar que ocorreu um desembolso

• A.

  inferior a R$ 5.000,00 em janeiro.

• B.

  superior a R$ 18.000,00 em fevereiro.

• C.

  superior a R$ 27.000,00 em março.

• D.

  inferior a R$ 11.000,00 em abril.

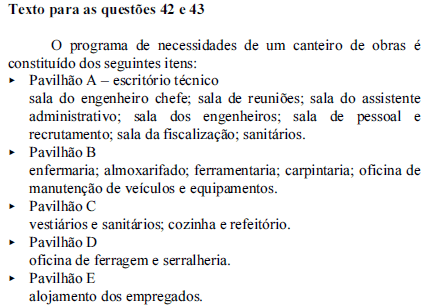

A partir do programa de necessidades apresentado no texto, assinale a opção incorreta.

• A.

  Almoxarifado e ferramentaria são independentes em obras maiores, tendo em vista o controle das notas fiscais e os balanços, não necessários na ferramentaria.

• B.

  Seria mais econômico juntar o Pavilhão E (alojamento) com o Pavilhão C (cozinha e sanitários).

• C.

  A oficina de ferragem e serralheria ficaria melhor localizada no Pavilhão B e a oficina de manutenção, que tem relação indireta com a obra, poderia ficar independente.

• D.

  A enfermaria estaria melhor localizada junto à sala de pessoal.

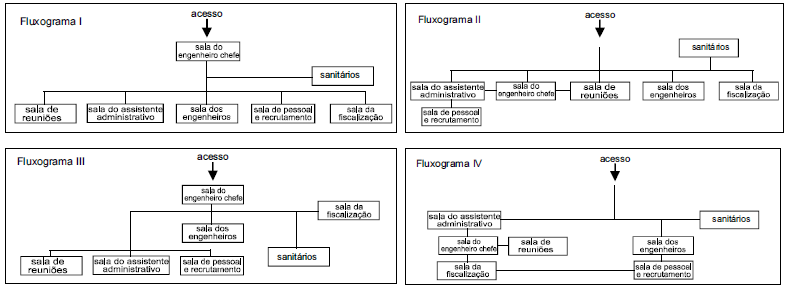

Com base no texto apresentado e na figura acima, assinale a opção que apresenta o fluxograma que melhor atende ao programa de necessidades do escritório técnico da obra.

• A.

  Fluxograma I

• B.

  Fluxograma II

• C.

  Fluxograma III

• D.

  Fluxograma IV

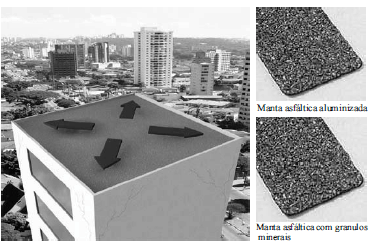

Expostas a frio e calor, lages e paredes se movimentam. Com isso, o concreto pode rachar, deixando o caminho livre para a água. Considerando essas informações e as imagens ao lado, assinale a opção correta.

• A.

  Paredes e lajes se movimentam devido à umidade excessiva.

• B.

  A manta granulada é indicada para combater as rachaduras do concreto.

• C.

  Tela e argamassa garantem uma proteção suficiente à manta asfáltica comum.

• D.

  O alumínio reflete os raios solares reduzindo o efeito da dilatação térmica.

Considerando que madeira, alumínio, chapa dobrada e vidro temperado são materiais comumente empregados na confecção de esquadrias, assinale a opção correta.

• A.

  A madeira é mais indicada na construção de casas de praia porque é um material natural.

• B.

  Se comparada com a chapa dobrada, a esquadria de alumínio é limitada do ponto de vista da liberdade do projeto, o qual tem que se submeter aos perfis industrializados.

• C.

  A chapa dobrada é um material limitado do ponto de vista da liberdade de projeto pelo fato de o arquiteto depender das medidas dos catálogos.

• D.

  O vidro temperado em grandes panos lisos não é indicado para casas de praia devido à agressividade da maresia.

No que se refere aos sistemas cartográfico e de geoprocessamento, assinale a opção incorreta.

• A.

  O GIS (Geographic Information System) ou SIG é um sistema informatizado que permite a captura, o gerenciamento, a análise, a manipulação, a modelagem e a exibição de dados geograficamente referenciados que se destinam ao planejamento e ao gerenciamento de problemas territoriais.

• B.

  A ortoprojeção analítica é o processo de retificação, ou seja, de eliminação de erros ou defeitos da imagem fotográfica. A ortoprojeção transforma, por meio do computador, uma foto aérea em uma projeção ortogonal.

• C.

  O LIS (Land Information System) é um sistema que permite realizar o mapeamento de fronteiras legais e de propriedades.

• D.

  A planimetria tem como objetivos a determinação do relevo da superfície terrestre e a localização de seus acidentes naturais e artificiais.

Considere uma população de 500 habitantes, tendo, em média, 5 pessoas por família, e um terreno com dimensões de 100,00 m × 35,00 m cuja taxa de ocupação é de 50%. Nessa situação, assinale a opção correspondente à quantidade de pisos necessária para abrigar essa população em unidades residenciais multifamiliares com 70,00 m² de área.

• A.

  1

• B.

  2

• C.

  4

• D.

  8
