Questões de Arquitetura do ano 2007

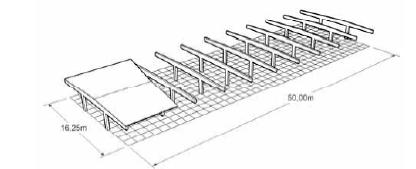

A edificação ilustrada na figura acima tem as características a seguir.

• área de cobertura: 812,50 m²;

• malha: módulo (M) 1,25 m × 1,25 m;

• módulo estrutural = 4 M × 5 M (locação dos pilares);

• vedação externa: blocos de concreto de 19 cm × 19 cm × 39 cm com juntas de 1 cm;

• vedação interna: divisórias;

• seção dos pilares: 25 cm × 50 cm, sendo a dimensão maior no sentido da viga;

 • pé-direito: 2,40 m;

• vigas: vencem um vão de 5 M com dois balanços de 4 M;

• fachada sul: esquadrias com vidro, seus montantes de 5 cm × 10 cm estão colocados no cruzamento dos eixos da modulação e no alinhamento dos pilares.

Considerando-se essas informações, julgue os itens subseqüentes.

Considerando-se um peitoril cego com 1 m de altura e desprezando-se a espessura dos pilares, a área total de esquadrias equivale a 70 m².

• C. Certo
• E. Errado

A edificação ilustrada na figura acima tem as características a seguir.

• área de cobertura: 812,50 m²;

• malha: módulo (M) 1,25 m × 1,25 m;

• módulo estrutural = 4 M × 5 M (locação dos pilares);

• vedação externa: blocos de concreto de 19 cm × 19 cm × 39 cm com juntas de 1 cm;

• vedação interna: divisórias;

• seção dos pilares: 25 cm × 50 cm, sendo a dimensão maior no sentido da viga;

 • pé-direito: 2,40 m;

• vigas: vencem um vão de 5 M com dois balanços de 4 M;

• fachada sul: esquadrias com vidro, seus montantes de 5 cm × 10 cm estão colocados no cruzamento dos eixos da modulação e no alinhamento dos pilares.

Considerando-se essas informações, julgue os itens subseqüentes.

Em um dos ambientes da edificação, que mede 10,00 m × 12,50 m (de eixo a eixo), com a maior dimensão no sentido do vão da viga, a janela, contida pelas divisórias, deverá ser composta de 8 módulos de esquadria: 4 com 1,25 m de eixo a eixo, e 4 com 1,00 m de eixo à face do pilar.

• C. Certo
• E. Errado

A edificação ilustrada na figura acima tem as características a seguir.

• área de cobertura: 812,50 m²;

• malha: módulo (M) 1,25 m × 1,25 m;

• módulo estrutural = 4 M × 5 M (locação dos pilares);

• vedação externa: blocos de concreto de 19 cm × 19 cm × 39 cm com juntas de 1 cm;

• vedação interna: divisórias;

• seção dos pilares: 25 cm × 50 cm, sendo a dimensão maior no sentido da viga;

 • pé-direito: 2,40 m;

• vigas: vencem um vão de 5 M com dois balanços de 4 M;

• fachada sul: esquadrias com vidro, seus montantes de 5 cm × 10 cm estão colocados no cruzamento dos eixos da modulação e no alinhamento dos pilares.

Considerando-se essas informações, julgue os itens subseqüentes.

Serão necessários 360 blocos de concreto para vedar as 2 empenas do edifício, deixando os balanços livres.

• C. Certo
• E. Errado

A edificação ilustrada na figura acima tem as características a seguir.

• área de cobertura: 812,50 m²;

• malha: módulo (M) 1,25 m × 1,25 m;

• módulo estrutural = 4 M × 5 M (locação dos pilares);

• vedação externa: blocos de concreto de 19 cm × 19 cm × 39 cm com juntas de 1 cm;

• vedação interna: divisórias;

• seção dos pilares: 25 cm × 50 cm, sendo a dimensão maior no sentido da viga;

 • pé-direito: 2,40 m;

• vigas: vencem um vão de 5 M com dois balanços de 4 M;

• fachada sul: esquadrias com vidro, seus montantes de 5 cm × 10 cm estão colocados no cruzamento dos eixos da modulação e no alinhamento dos pilares.

Considerando-se essas informações, julgue os itens subseqüentes.

A laje de cobertura poderá ser executada com 2% de inclinação em direção aos balanços. Esse procedimento garante o escoamento de águas pluviais, uma vez que o concreto, quando executado rigorosamente dentro dos padrões da ABNT, é impermeável.

• C. Certo
• E. Errado

A edificação ilustrada na figura acima tem as características a seguir.

• área de cobertura: 812,50 m²;

• malha: módulo (M) 1,25 m × 1,25 m;

• módulo estrutural = 4 M × 5 M (locação dos pilares);

• vedação externa: blocos de concreto de 19 cm × 19 cm × 39 cm com juntas de 1 cm;

• vedação interna: divisórias;

• seção dos pilares: 25 cm × 50 cm, sendo a dimensão maior no sentido da viga;

 • pé-direito: 2,40 m;

• vigas: vencem um vão de 5 M com dois balanços de 4 M;

• fachada sul: esquadrias com vidro, seus montantes de 5 cm × 10 cm estão colocados no cruzamento dos eixos da modulação e no alinhamento dos pilares.

Considerando-se essas informações, julgue os itens subseqüentes.

Para melhorar o conforto térmico da edificação, seria correto cobrir a laje com um telhado metálico de duas águas, um colchão de ar e, no eixo longitudinal do edifício, uma cumeeira do tipo lanternim, que permite a saída do ar em decorrência do efeito chaminé.

• C. Certo
• E. Errado

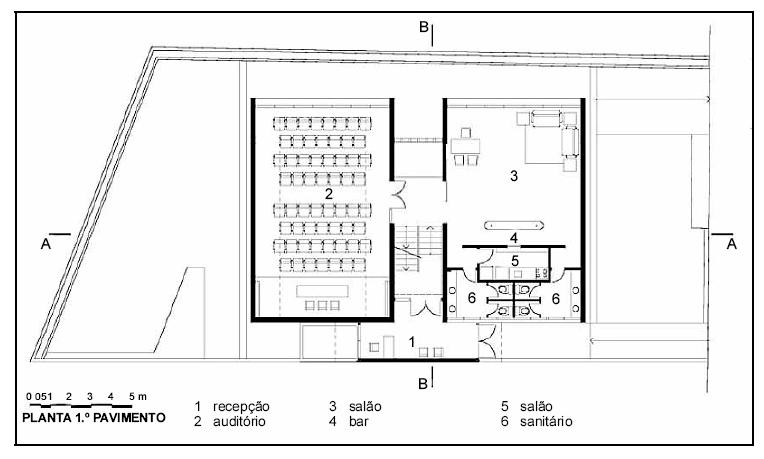

Com base na planta acima, referente a um espaço urbano projetado pelo arquiteto Marcos Acayaba, julgue os itens que se seguem.

Considere que, para o dimensionamento da escada do edifício, tenha sido usada a fórmula 2h + p = 64, com p = 28 cm, em que h = espelho e p = piso. Nesse caso, se a recepção estiver na cota de nível de ± 0,00, o auditório estará na cota +1,08 m.

• C. Certo
• E. Errado

Com base na planta acima, referente a um espaço urbano projetado pelo arquiteto Marcos Acayaba, julgue os itens que se seguem.

De acordo com a escala gráfica do desenho, serão necessários menos de 100,00 m² de placas de granito para revestir o piso do salão.

• C. Certo
• E. Errado

Assinale a alternativa que completa corretamente a frase abaixo.

A composição urbana difere fundamentalmente da arquitetura pelo fato de que a “cidade” e o “edifício”:

• A. Divergem em escala.
• B. São elementos finitos.
• C. Não têm o mesmo ritmo temporal.
• D. São contemplados por políticas diversas.
• E. Possuem elementos arquitetônicos diversos.

Segundo Mazzaroli, urbanismo é a ciência que se preocupa com a sistematização e o desenvolvimento da cidade, buscando determinar a melhor posição das ruas, dos edifícios e obras públicas, de habitação privada, de modo que:

• A. Possa haver maior expansão industrial.
• B. Possa haver maior expansão comercial.
• C. Indústria e comércio possuam zoneamento proporcional.
• D. A população possa gozar de uma situação sã, cômoda e estimada.
• E. A população resolva todos os problemas de zoneamento.

Segundo Del Rio, o desenvolvimento urbano pode ser entendido como área específica de:

• A. Evolução social.
• B. Evolução cultural.
• C. Atuação do urbanismo.
• D. Crescimento econômico.
• E. Desenvolvimento humano.
