Questões de Arquitetura do ano 2009

Considerando que a instalação elétrica de uma residência deve ser dividida em circuitos terminais, assinale a opção correta.

• A.

  A divisão em circuitos terminais exige o dimensionamento de condutores de maior capacidade nominal.

• B.

  A divisão em circuitos terminais reduz a interferência entre os pontos de utilização.

• C.

  Na instalação trifásica, todos os circuitos terão ligação faseneutro.

• D.

  Os eletrodomésticos devem ser ligados em série para que, ao se desligar qualquer receptor, o funcionamento dos demais não seja afetado.

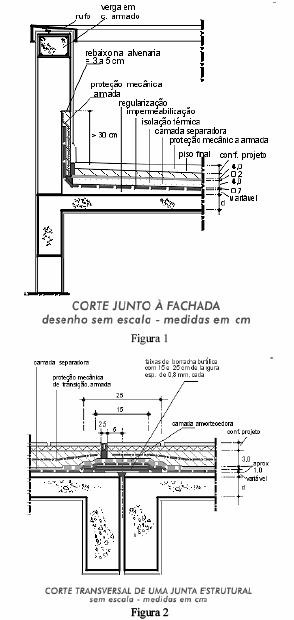

Considerando as figuras acima, assinale a opção correta.

• A.

  A figura 1 mostra uma junta de dilatação tratada com impermeabilização especial, sendo arrematada atrás de um rodapé de 30 cm e com a inclusão de um rufo metálico sobre a mureta.

• B.

  A junta representada na figura 2 merece cuidados especiais na execução da impermeabilização com acréscimo de faixas de borracha, devido ao seu movimento.

• C.

  Os materiais mais adequados para isolação térmica, como especificados na figura 1, devem ter alta densidade, como a brita ou seixos rolados, para melhorar a eficiência.

• D.

  A camada regularizadora mostrada na figura 1, abaixo da manta de impermeabilização, garante o caimento em direção à junta estrutural, apresentada na figura 2.

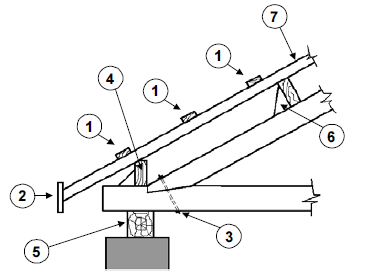

Para orientar a comunicação com o pessoal da obra, é preciso dominar a terminologia das peças que compõem uma obra. Com relação ao telhado esquematizado na figura acima, é correto afirmar que

• A.



• B.



• C.



• D.



Os pisos de alta resistência caracterizam-se pela elevada resistência à abrasão: tipo industrial – composto somente de quartzo de 7 mm a 10 mm de espessura; tipo pesado – composto de quartzo e carborundum de 10 mm a 15 mm de espessura; tipo superpesado – composto de quartzo, carborundum e agregados metálicos de 12 mm a 20 mm de espessura.

Para se evitarem trincas indesejáveis, nos pisos e contrapisos, recomendam-se as juntas com perfil plástico tipo I no acabamento.

Considerando as características de cada tipo de piso de alta resistência, assinale a opção correta.

• A.

  No pavimento térreo de um galpão industrial, onde há transporte de carga pesada, deve-se instalar um piso com 25 mm de espessura, armado com malha de 15 cm × 15 cm de ferro 8 mm (5/16"). Com esse procedimento, consegue-se obter um piso de alta resistência.

• B.

  Considere que em um galpão, o piso foi concretado com a adição de quartzo, carborundum e agregados metálicos. Nesse caso, com esse procedimento, consegue-se obter um piso resistente destinado a locais onde se movimentam cargas pesadas e concentradas.

• C.

  O piso tipo industrial é usado em escolas, hospitais; o piso tipo pesado, em locais de muito trânsito, como estações, escadarias; e o superpesado é adequado em locais de trânsito de cargas muito pesadas, onde se requer, entre outros, o uso de carrinhos com rodas metálicas.

• D.

  Ao se fazer o projeto de um galpão com piso de alta resistência, são indicadas juntas plásticas em uma modulação quadrada de 1,25 m × 1,25 m, com a finalidade de evitar as trincas decorrentes da dilatação.

Considere as descrições dos quatro materiais de revestimento a seguir.

* Pintura acrílica - à base de tinta de alta resistência e grande desempenho sobre diversos tipos de superfícies, como emboço, massa corrida ou acrílica, gesso, concreto, cimento amianto etc.

* Pintura epóxi - à base de tintas epoxídicas compostas por dois componentes sintéticos. Deve ser usada em período curto após a mistura, e tem bom poder de aderência e boa resistência à corrosão e aos gases, porém é relativamente caro e bastante difícil de aplicar.

* Revestimento com laminado melamínico (fórmica) - como a sua superfície é lisa e não retém sujeira, não há proliferação de fungos e bactérias e a conservação é simples.

* Cerâmica - uma superfície revestida com placas cerâmicas é formada basicamente por 6 camadas de materiais diferentes: base, chapisco, emboço, argamassa colante, rejunte, revestimento cerâmico. O rejuntamento pode ser iniciado no mínimo 3 dias após concluído o assentamento das peças. As juntas estruturais devem ser demarcadas conforme o projeto.

Acerca de revestimentos e com base nas informações apresentadas, assinale a opção correta.

• A.

  A tinta acrílica é rápida para secar, o epóxi, mais resistente à corrosão, a fórmica, não retém sujeira: cada material tem vantagens, mas o material que congrega todas as vantagens - rapidez, custo e resistência - é a cerâmica.

• B.

  O rejuntamento da cerâmica só pode ser iniciado após 3 dias, para permitir a estabilização das juntas estruturais.

• C.

  Das camadas mencionadas no texto para o assentamento da cerâmica, a base, o chapisco e o emboço são comuns à pintura acrílica. Específicos para os pisos cerâmicos são a argamassa colante, o rejunte e a cerâmica propriamente dita.

• D.

  A dificuldade para aplicação das tintas epoxídicas não impede sua larga aplicação em paredes, chegando, atualmente, a superar a das tintas acrílicas.

Quanto ao geoprocessamento, assinale a opção correta.

• A.

  O sistema de informação geográfica (SIG) ou em inglês geografical information system (GIS) é, atualmente, o sistema mais adequado para análise espacial de dados geográficos.

• B.

  Os dados utilizados no SIG podem ser divididos em 3 grupos: dados gráficos ou espaciais (geográficos); dados topográficos (volumétricos); dados não-gráficos ou descritivos (alfanuméricos).

• C.

  Para geração dos dados espaciais, utiliza-se, exclusivamente, o sistema de posicionamento global (GPS).

• D.

  As plantas topográficas são obtidas a partir de dados colhidos por meio da geogrametria aérea.

Com base nas três figuras de pré-moldados de concreto acima e a respeito de industrialização e racionalização, assinale a opção correta.

• A.

  A viga apoiada nos consoles mostrada na figura 1 apresenta dente em que a parte inferior é mais espessa que a superior, fina e frágil. Esta fragilidade é aparente, há pouco esforço e a força cortante é máxima no meio do vão.

• B.

  A viga calha mostrada figura 2 é semelhante a um perfil metálico com alma e respectivas mesas superior e inferior. A razão desta forma sofisticada de viga é a otimização dos esforços, apesar do desperdício de material no engrossamento das mesas.

• C.

  Os alvéolos da laje pré-moldada representada na figura 3 têm a finalidade de abrigar os cabos de protensão, além de reduzir o peso da laje.

• D.

  Na figura 2, o ângulo existente entre as mesas e a alma da viga-calha é conhecido como conicidade e existe para facilitar a desforma.

O desenvolvimento da arquitetura e urbanismo contemporâneos não se distancia da sua história, é a partir do conhecimento de todo processo histórico que se introduz a problemática do desenvolvimento das sociedades. Acerca da teoria da história da arquitetura e urbanismo, julgue os itens subsequentes.

O traçado tradicional das cidades romanas, de disposição ortogonal e regular, de origem militar ou civil, originário do método geral da centuriatio romana aplicado para a divisão racional de terrenos agrícolas influenciou amplamente a organização do espaço urbano das cidades ocidentais.

• C. Certo
• E. Errado

O desenvolvimento da arquitetura e urbanismo contemporâneos não se distancia da sua história, é a partir do conhecimento de todo processo histórico que se introduz a problemática do desenvolvimento das sociedades. Acerca da teoria da história da arquitetura e urbanismo, julgue os itens subsequentes.

Alberti, em seu tratado de arquitetura, inaugurou os termos firmitas, sobre o caráter construtivo da obra; utilitas, sobre a funcionalidade; e venustas, sobre a beleza, referências importantes até os dias atuais.

• C. Certo
• E. Errado

O desenvolvimento da arquitetura e urbanismo contemporâneos não se distancia da sua história, é a partir do conhecimento de todo processo histórico que se introduz a problemática do desenvolvimento das sociedades. Acerca da teoria da história da arquitetura e urbanismo, julgue os itens subsequentes.

O processo da Revolução Industrial determinou paulatinamente a necessidade de transformação das cidades e funções como habitar, trabalhar, recrear e circular, que motivaram todo processo de evolução urbana a partir do inicio do século XX.

• C. Certo
• E. Errado
