Questões de Arquitetura do ano 2009

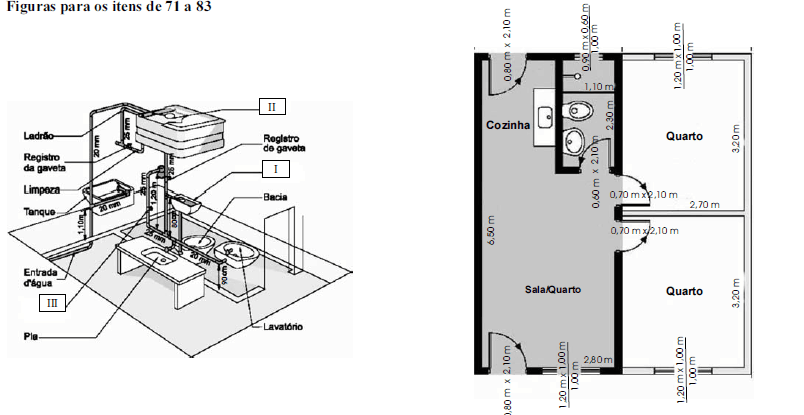

Com relação a figura I, que corresponde à instalação hidrossanitária de uma pequena residência, julgue os itens subseqüentes.

A especificação correspondente ao número I é a válvula de descarga.

• C. Certo
• E. Errado

Com relação a figura I, que corresponde à instalação hidrossanitária de uma pequena residência, julgue os itens subseqüentes.

A especificação correspondente ao número III é o registro de gaveta.

• C. Certo
• E. Errado

Com relação a figura I, que corresponde à instalação hidrossanitária de uma pequena residência, julgue os itens subseqüentes.

O circuito de água, a partir da caixa que alimenta a pia, o chuveiro e a bacia sanitária, contém 3 joelhos de 25 mm e 3 tês.

• C. Certo
• E. Errado

Com base nas figuras acima, é correto concluir que

na figura II, há 4 pontos de água e, na figura I, há 6.

• C. Certo
• E. Errado

Com base nas figuras acima, é correto concluir que

a parede que separa os dois quartos mostrada na figura I tem 10 cm de espessura.

• C. Certo
• E. Errado

Com base nas figuras acima, é correto concluir que

para fazer o piso do banheiro, o levantamento de quantitativos resultou em 3,53 m² de cerâmica.

• C. Certo
• E. Errado

Quanto ao conforto ambiental da residência apresentada na figura II, julgue o item a seguir.

Os ambientes seriam termicamente mais confortáveis se as fachadas mais insoladas e estivessem voltadas para uma orientação mais favorável.

• C. Certo
• E. Errado

Para efetuar um eficiente acompanhamento e organização do canteiro de obras é elaborado o cronograma físico-financeiro, composto por uma tabela que tem, na primeira coluna à esquerda, os itens a serem executados e na última coluna à direita os valores de material e mão-de-obra correspondentes a cada item. Na primeira linha superior estão os meses e na última linha inferior estão os desembolsos mensais totais. Portanto, o valor registrado em cada célula corresponde ao desembolso mensal de cada item da construção. A respeito de um cronograma fisico-financeiro, julgue os itens a seguir.

O valor de cada célula da última linha corresponde ao somatório vertical da respectiva coluna.

• C. Certo
• E. Errado

Para efetuar um eficiente acompanhamento e organização do canteiro de obras é elaborado o cronograma físico-financeiro, composto por uma tabela que tem, na primeira coluna à esquerda, os itens a serem executados e na última coluna à direita os valores de material e mão-de-obra correspondentes a cada item. Na primeira linha superior estão os meses e na última linha inferior estão os desembolsos mensais totais. Portanto, o valor registrado em cada célula corresponde ao desembolso mensal de cada item da construção. A respeito de um cronograma fisico-financeiro, julgue os itens a seguir.

O somatório horizontal de uma linha resulta no orçamento total da obra.

• C. Certo
• E. Errado

Para efetuar um eficiente acompanhamento e organização do canteiro de obras é elaborado o cronograma físico-financeiro, composto por uma tabela que tem, na primeira coluna à esquerda, os itens a serem executados e na última coluna à direita os valores de material e mão-de-obra correspondentes a cada item. Na primeira linha superior estão os meses e na última linha inferior estão os desembolsos mensais totais. Portanto, o valor registrado em cada célula corresponde ao desembolso mensal de cada item da construção. A respeito de um cronograma fisico-financeiro, julgue os itens a seguir.

Caso o somatório da última coluna à direita apresente o mesmo valor da soma da última linha, o financeiro estará com erro.

• C. Certo
• E. Errado
