Questões de Arquitetura do ano 2009

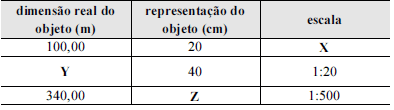

Na tabela acima, estão apresentadas as dimensões reais e as usadas para representar três objetos, bem como a escala na qual eles foram desenhados. Considerando essas informações, é correto afirmar que, nessa tabela

X = 1:500.

• C. Certo
• E. Errado

Na tabela acima, estão apresentadas as dimensões reais e as usadas para representar três objetos, bem como a escala na qual eles foram desenhados. Considerando essas informações, é correto afirmar que, nessa tabela

Y = 20 m.

• C. Certo
• E. Errado

Na tabela acima, estão apresentadas as dimensões reais e as usadas para representar três objetos, bem como a escala na qual eles foram desenhados. Considerando essas informações, é correto afirmar que, nessa tabela

Z = 68 cm.

• C. Certo
• E. Errado

A partir das informações do texto, julgue os itens a seguir.

I As proporções derivadas da seção áurea auxiliam no método inovativo.

II Sem o método normativo, é impossível haver criatividade.

III O raciocínio espacial é uma habilidade básica, própria do arquiteto, indispensável em qualquer método.

IV As fases de diagnóstico e de programa independem dos métodos normativo e inovativo, que estão presentes na fase de desenvolvimento.

V Quanto mais sofisticado ou complexo for o programa, na fase 2, maior é a necessidade de consulta a especialistas para se chegar a um bom anteprojeto.

Estão certos apenas os itens

• A. I, II e III.
• B. I, II e V.
• C. I, IV e V.
• D. II, III e IV.
• E. III, IV e V.

Programa de necessidades é definido como

• A. a fase preliminar de definições, verificações e análises por meio de reuniões com o cliente, a fim de gerar o projeto básico.
• B. o meio para a organização das funções e o dimensionamento executivo do edifício.
• C. o conjunto de dados e informações necessários ao desenvolvimento do projeto legal.
• D. a expressão das demandas do cliente e das necessidades dos futuros usuários da edificação, que gera o estudo preliminar como consequência.
• E. o desdobramento do fluxograma por meio de acordo estabelecido entre o cliente e o arquiteto.

Atualmente, são utilizadas publicações de auxílio ao desenho e ao projeto arquitetônico com tutoriais e cópias de softwares para uso restrito (versão demo), comumente conhecidas como CAD (computer-aided design), essas ferramentas têm grande utilidade na tarefa diária do arquiteto. É possível, por meio de um único arquivo gerado utilizando uma dessas ferramentas, criar e reproduzir projeções horizontais e verticais do modelo geométrico tridimensional, assim como fazer a experimentação de cores e texturas dos materiais.

Tendo como referência inicial essas informações e quanto ao emprego da informática na arquitetura, assinale a opção incorreta.

• A. A simulação computacional de um edifício possibilita inúmeras pré-visualizações que permitem ao arquiteto avaliar previamente como será o comportamento ambiental e estrutural da obra, além de fazer animações nos percursos internos ou externos do edifício.
• B. Para realizar a modelagem tridimensional de um edifício, o arquiteto necessita de ferramentas CAD específicas, especialmente desenvolvidas para o fluxograma de trabalho do projeto arquitetônico, mas também é possível o uso de ferramentas CAD tridimensionais genéricas.
• C. Criadas para dar suporte ao arquiteto na concepção do conteúdo, ainda é muito comum o uso de ferramentas CAD como se fossem apenas pranchetas eletrônicas. A aplicação dessas diferencia-se apenas pelo suporte digital, obtendo vantagens na velocidade, na edição dos desenhos, na facilidade de reprodução e na funcionalidade das bibliotecas devido a facilidades na organização dos arquivos.
• D. Apesar de se tornarem populares somente no final da década de 1980, as ferramentas computacionais de auxílio ao desenho e ao projeto arquitetônico foram precedidas por estudos de métodos matemáticos e gráficos para representar espaços, racionalizando o processo de criação dos projetos arquitetônicos.
• E. A interface gráfica é a forma pela qual as ferramentas CAD viabilizam a realização de cálculos pelos computadores. Essa interface permite dialogar com o usuário, demandar dados, ordenar tarefas, inserir e corrigir parâmetros, além de gerenciar a comunicação entre o hardware e o software.

Considerando a tabela a ser preenchida acima, relativa a um cronograma físico-financeiro de uma obra, assinale a opção correta.

• A. O valor a ser colocado na célula correspondente ao cruzamento do item 17 com a coluna II deverá representar o total parcial da reforma e recuperação da fachada.
• B. Deduz-se do cronograma físico-financeiro apresentado que a obra em questão deve ser executada no prazo de 10 meses.
• C. No início de janeiro, menos de 50% do prazo para a execução das fachadas terá transcorrido.
• D. Os valores do item 17, sem o valor correspondente à coluna II, deverão representar o desembolso mensal para o prosseguimento da obra.
• E. As porcentagens relativas à implantação da obra (item 1) ocupam somente os primeiros meses, diferentemente do item relacionado à pintura — tinta (item 13) que ocupa a linha inteira.

Tendo como referência a tabela apresentada, assinale a opção incorreta.

• A. A recuperação da fachada implica retirada (item 4) e montagem (item 11) das esquadrias. O custo de uma eventual esquadria nova não está incluído nesse cronograma.
• B. Para o revestimento de cerâmica (item 9) nessa fachada, é preciso regularizar o emboço antes da aplicação das placas.
• C. Os itens 6 e 7, listados no cronograma, estão relacionados à recuperação das ferragens corrompidas pela oxidação.
• D. A impermeabilização (item 14) é necessária em fachadas externas para conter eventuais infiltrações decorrentes de chuvas com vento.
• E. Os itens 15 e 16 são complementares e, portanto, poderiam compor uma única linha na tabela.

Ainda tendo como referência a tabela, julgue os itens seguintes.

I Depois da montagem dos andaimes, devem-se iniciar as demolições para, em seguida, serem executados os tratamentos protetores.

II A recolocação da esquadria deve ser feita após os revestimentos concluídos, mas antes da pintura.

III Aplicação de selador, pintura propriamente dita e impermeabilização são procedimentos que devem ser executados antes da desmontagem dos andaimes.

IV A organização das tarefas para a reforma da fachada refletese no cronograma de forma diagonal. A partir do item 1, os itens subsequentes situam-se à esquerda superior e os últimos até o item 17 à direita inferior da tabela.

A quantidade de itens certos é igual a

• A. 0.
• B. 1.
• C. 2.
• D. 3.
• E. 4.

O arquiteto dispõe, atualmente, de ferramentas de auxílio ao desenho e ao projeto de arquitetura que oferecem facilidades para o desenvolvimento da concepção e da documentação necessária para a execução da obra. A respeito desse assunto, assinale a opção incorreta.

• A. Em geral, as ferramentas CAD especializadas na elaboração do partido, nas fases iniciais, não são aplicáveis nas fases posteriores, por exemplo, na fase da documentação. O sketchup é muito utilizado para elaboração de modelos 3D e uma das ferramenta CAD que pode atender a todas as etapas de elaboração do projeto arquitetônico é o AutoCAD.
• B. A maioria das ferramentas CAD tridimensionais oferece facilidades para avaliar a trajetória aparente do sol, projetando as sombras no interior ou exterior do edifício a ser projetado. Algumas dessas ferramentas permitem que se visualize o interior do edifício em vistas aéreas, eliminando a cobertura da visão do usuário, mas sem desconsiderá-la em seus cálculos de projeção sombras.
• C. A maioria das ferramentas CAD tridimensionais oferece facilidades de criação de projeções horizontais e verticais (plantas e cortes), atualizando automaticamente os desenhos em projeção quando se faz qualquer alteração na geometria do modelo 3D.
• D. Uma técnica muito utilizada pelos arquitetos é a exportação de vistas bidimensionais do edifício criadas tridimensionalmente, como imagem raster (matricial), que serão elaboradas, posteriormente, em ferramentas de apresentação, tais como o Ilustrator, Gimp, PhotoShop ou CorelDraw.
• E. A criação de modelos tridimensionais de terrenos, onde o futuro edifício será implantado, é umas das tarefas mais complexas, pois a maioria das ferramentas CAD não oferece suporte direto e automático para isso.
