Questões de Arquitetura do ano 2009

A respeito de vias urbanas, que influenciam a malha viária das cidades, julgue os itens a seguir.

Via coletora é um conjunto de vias construídas para restringir o tráfego de veículos pesados à periferia da área central.

• C. Certo
• E. Errado

A respeito de vias urbanas, que influenciam a malha viária das cidades, julgue os itens a seguir.

Via arterial compreende as rodovias junto ou próximas à malha urbana.

• C. Certo
• E. Errado

A respeito de vias urbanas, que influenciam a malha viária das cidades, julgue os itens a seguir.

As vias locais têm abrangência limitada e são destinadas, entre outros, ao acesso às unidades imobiliárias e a logradouros públicos de caráter local.

• C. Certo
• E. Errado

A respeito do sistema hidráulico de abastecimento de água fria e quente e do sistema de esgotamento sanitário de instalações prediais, julgue os itens a seguir.

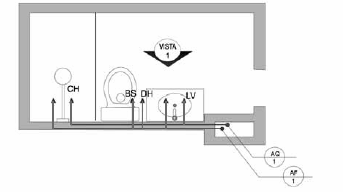

A figura abaixo mostra as instalações de água fria e quente na planta-baixa de um banheiro. Nessa instalação, o ramal de água fria tem sub-ramais para o lavatório, ducha, bacia e chuveiro; e o ramal de água quente tem sub-ramais apenas para o lavatório e chuveiro.

• C. Certo
• E. Errado

A definição do tipo, número e dimensionamento de elevadores é uma atividade que precede a elaboração do anteprojeto, pois pode implicar áreas importantes na edificação. A respeito de elevadores, julgue o próximo item.

No procedimento de cálculo de tráfego nos elevadores, intervalo de tráfego admissível é o tempo máximo que um passageiro deve esperar pelo carro.

• C. Certo
• E. Errado

Acerca da informática na arquitetura, julgue o seguinte item.

A ferramenta Sketch-up é um recurso utilizado para a confecção de maquetes eletrônicas que, pela sua rapidez, está substituindo a tecnologia CAD-CAM no projeto de ambientes.

• C. Certo
• E. Errado

Acerca do tema planejamento urbano estratégico, julgue os itens subsequentes.

Planejamento urbano estratégico consiste na transposição dos conceitos do planejamento de empresas para o planejamento urbano e, desde a década de 80, do século XX, tem exercido grande influência nas cidades do Brasil.

• C. Certo
• E. Errado

O gráfico acima apresenta informações acerca do movimento aparente do sol de Brasília, em que o retângulo sobreposto representa uma edificação. Os valores das horas de nascer e pôr do sol foram retificadas desconsiderando-se o horário de verão. A respeito do gráfico e da edificação nele intercalada, julgue os itens que se seguem.

A ventilação de uma abertura zenital (shed) é mais eficiente quando seu lado posterior está voltado para os ventos dominantes de leste e a abertura, para o oeste. Nessa posição, a proteção solar na abertura passa a ser dispensável, como pode ser verificado a partir do gráfico acima.

• C. Certo
• E. Errado

As ferramentas CAD 3D dispõem de facilidades de uso de bibliotecas acessíveis por meio da Internet. A criação de bibliotecas personalizadas também é factível. Um dos problemas, no possível uso de bibliotecas prontas, é o fato de a indústria brasileira não compartilhar da mesma padronização nos produtos da construção civil com aqueles produzidos nos países onde foram desenvolvidas essas ferramentas CAD. Acerca desse assunto, assinale a opção incorreta.

• A. Uma das vantagens de criar uma biblioteca no sketchup é que a mesma pode ser aproveitada em outros arquivos. Essa facilidade ocorre em outros software, tais como AutoCAD, MicroStation, Revit, ArchiCAD.
• B. Recurso interessante é a facilidade de utilizar imagens fotográficas como base para criação de modelos tridimensionais de edifícios já existentes para auxiliar em projetos de reformas ou para recriar objetos decorativos. No sketchup, esse recurso é denominado photo match.
• C. A aplicação de bibliotecas de objetos construtivos complexos, como escadas, exige que o software permita inserir variáveis paramétricas (altura do pé-direito, altura e largura dos degraus etc.) para que o uso destes objetos seja eficiente e produtivo. Essas facilidades paramétricas estão presentes apenas em ferramentas específicas de arquitetura, tais como o Revit, ArchiCAD, AutoCAD.
• D. Na aplicação de bibliotecas, o formato padrão de troca de arquivos entre os software CAD é o DXF. Sendo assim, todas as ferramentas CAD permitem utilizar esse formato de arquivo para importação de bibliotecas externas.
• E. Em geral, as bibliotecas DXF disponíveis encontram-se no padrão métrico ou imperial.

O escoramento constitui-se de um conjunto de peças que absorve e(ou) transfere as cargas que atuam nas formas de estruturas. A respeito desse assunto, julgue os itens a seguir.

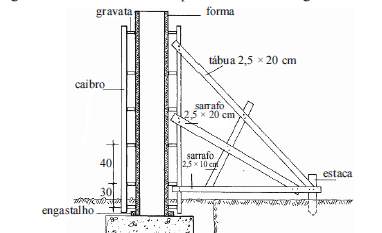

A figura abaixo mostra uma forma de pilar alto com contraventamento longo e travessas com sarrafos para evitar a flambagem.

• C. Certo
• E. Errado
