Questões de Arquitetura do ano 2010

A madeira é um material amplamente utilizado na construção civil. Pode ser utilizada em fôrmas, escoramentos e piquetes, ou seja, peças que não farão parte de forma definitiva da edificação, ou em estruturas de telhados, revestimentos de piso e outros usos decorativos. Acerca das propriedades da madeira, assinale a alternativa correta.

• A. A madeira é um material isotrópico.
• B. Em relação ao teor de umidade, considera-se que a madeira está seca ao ar quando possuir umidade igual ou superior ao ponto de saturação.
• C. O risco de deterioração bacteriológica das madeiras independe do teor de umidade e da duração do período de umidificação.
• D. A presença de água não afeta o comportamento da madeira, que não sofre inchamento ou retração, de acordo com respectivo aumento ou diminuição de umidade.
• E. A dilatação provocada por variações de temperatura na madeira é menor na direção radial do que na axial (longitudinal).

A argamassa de cimento e areia aplicada como base para outros revestimentos, quando o substrato for pouco aderente, muito liso ou apresentar diferentes graus de absorção, é denominada

• A. reboco.
• B. chapisco.
• C. emboço.
• D. travertino.
• E. vermiculita.

A figura a seguir representa uma bacia hidrográfica.

Em relação aos conceitos e variáveis envolvidas na determinação do tempo de concentração da bacia, assinale a alternativa correta.

• A. O tempo gasto para que toda a área contribua para o escoamento superficial na seção situada no centro de gravidade da bacia hidrográfica é o tempo de concentração da bacia.
• B. A declividade média da bacia não interfere no tempo de concentração.
• C. A distância horizontal entre o ponto mais distante e a seção de saída não influencia o tempo de concentração da bacia.
• D. O tempo de concentração é função da forma da bacia hidrográfica.
• E. O tipo de vegetação que cobre uma bacia hidrográfica não exerce influência sobre o tempo de concentração.

O mestre de obras de uma construção destinada à habitação, com revestimento de pastilhas nas fachadas e uso de porcelanato nos pisos, avisou ao engenheiro responsável que os serviços de concretagem de um pavimento foram realizados em menos tempo do que o previsto inicialmente. Satisfeito, o mestre de obras cobrou do engenheiro um prêmio para todos os envolvidos, já que a antecipação do fim da concretagem representava economia para a empresa. Curioso, o engenheiro perguntou-lhe qual tinha sido a providência adotada para tamanha economia de tempo. Sorridente, o mestre disse-lhe:

– Foi simples! Peguei o traço que o Senhor recomendou e adicionei uns dois litros de água em cada betonada. Assim o concreto ficou mais mole e preencheu as fôrmas sem precisar vibrar muito! Ainda economizamos muita energia, pois usamos menos o vibrador!

Perplexo, o engenheiro responsável ordenou a demolição de todas as peças concretadas e demitiu o mestre de obras.

O engenheiro justificou a ordem para demolir as peças concretadas por escrito ao dono da construtora. Em seu texto, ele afirmava que o acréscimo de água na mistura, mantendo-se a quantidade dos demais componentes inalterada, teria como consequência

I diminuição da resistência do concreto.

II aumento da porosidade do concreto, facilitando o acesso de agentes agressivos às armaduras.

III diminuição da durabilidade da estrutura.

IV melhora da trabalhabilidade do concreto, sem afetar o fenômeno da retração, mas com aumento considerável do volume de concreto produzido.

A quantidade de motivos que realmente justificariam a demolição das peças concretadas é igual a

• A. 0.
• B. 1.
• C. 2.
• D. 3.
• E. 4.

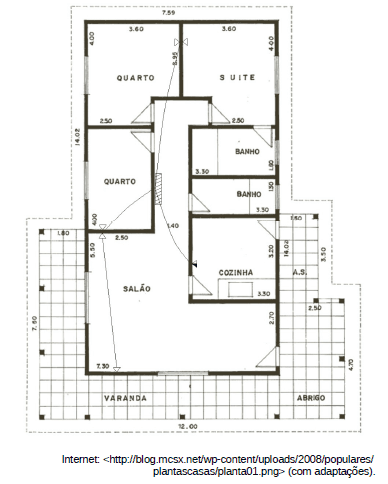

A figura a seguir apresenta a planta baixa de uma residência.

Na planta, está representado o projeto das instalações

• A. de água fria.
• B. elétricas.
• C. telefônicas.
• D. de esgotamento sanitário.
• E. de alimentação elétrica de luminárias.

Marquises são lajes que se projetam para o exterior de uma edificação. Sua sustentação se dá pelo engastamento de um lado com a estrutura da edificação. Entre as peças de um sistema estrutural de concreto armado, as marquises são as mais sujeitas ao colapso. A esse respeito, assinale a alternativa incorreta.

• A. Marquises são estruturas isostáticas.
• B. Caso haja defeitos de concretagem e a armadura negativa se aproxime da face superior (pequeno cobrimento), o processo de infiltração de umidade e consequente corrosão da armadura pode ser acelerado, reduzindo a capacidade portante da peça.
• C. Se houver descuidos durante a concretagem, as armaduras negativas podem sofrer deslocamentos para baixo e sair da posição de projeto. Com isso, a altura útil para resistir ao momento fletor se reduz, e a resistência da peça diminui.
• D. Caso não haja um bom sistema drenante, pode haver acúmulo de água sobre a marquise, aumentando as deformações e fissuras nas proximidades do engaste. As fissuras se transformam em um ponto de acesso aos agentes agressivos às armaduras e facilitam a ocorrência da corrosão.
• E. Quando uma marquise se encontra deformada a ponto de se perceber visualmente o arqueamento da peça, recomenda-se preencher o espaço entre o engaste e a extremidade livre com argamassa. Essa medida visa garantir que os usuários não se sintam ameaçados por um possível desabamento da marquise.

A respeito da representação gráfica de projetos arquitetônicos, assinale a alternativa correta.

• A. A dimensão dos vãos de portas e janelas é indicada por cota no vão acabado pronto para receber as esquadrias.
• B. Apenas cotas horizontais devem aparecer nos cortes.
• C. Projeções de marquises devem ser representadas por uma sequência de traço e ponto.
• D. Linhas situadas além do plano do desenho devem ser representadas por uma sequência de pontos igualmente espaçados.
• E. A representação gráfica de escadas deve conter a indicação do sentido descendente.

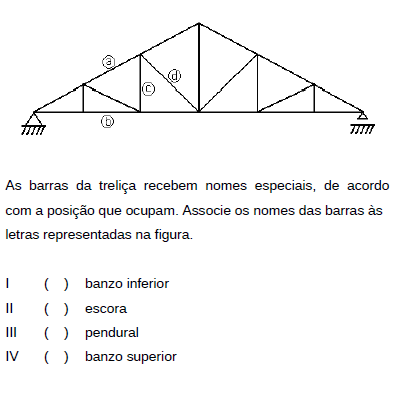

A figura a seguir representa uma treliça do tipo Howe, bastante utilizada para estruturar o madeiramento de telhados que precisam vencer vãos pequenos.

A associação correta é

• A. I. b; II. d; III. c; IV. a.
• B. I. d; II. b; III. a; IV. c.
• C. I. b; II. c; III. a; IV. d.
• D. I. d; II. a; III. b; IV. c.
• E. I. b; II. a; III. c; IV. d.

Acerca dos subsistemas de cabeamento estruturado de dados e voz em uma edificação, julgue os itens de 57 a 59.

Na entrada do edifício, existe uma interface entre o cabeamento interno e o cabeamento backbone. A sala de equipamentos é o local, dentro de um prédio, onde são alojados os elementos de cabeamento.

• C. Certo
• E. Errado

Acerca de noções de design de interiores e de decoração, julgue os itens subsequentes.

As cores, os materiais e as texturas das diferentes superfícies em um ambiente não interferem na quantidade de luz refletida e na consequente claridade dentro desse ambiente.

• C. Certo
• E. Errado
