Questões de Arquitetura do ano 2010

A respeito do tema abordado no texto acima, assinale a opção correta.

• A.

  Desenvolvido nos Estados Unidos da América, o SIG é um software que pode ser utilizado para a modelagem dos dados manipulados em um desenho de ambiente urbano.

• B.

  O SIG restringe-se ao processamento de dados gráficos, com ênfase em análises espaciais e modelagens de superfícies.

• C.

  Os sistemas de coordenadas geográficas e cartesianas são utilizados para armazenamento e visualização de componentes gráficas.

• D.

  A projeção Universal Transversa de Mercator (UTM), que corresponde a um sistema de coordenadas geográficas usado na elaboração de plantas, tem sido adotada pelos municípios brasileiros como auxílio na elaboração de seus planos diretores.

• E.

  No caso do desenho urbano, o CAD é a ferramenta mais indicada para a coleta e o processamento dos dados, por ser capaz de armazenar e analisar a topologia de mapas e plantas.

Tendo o texto acima como referência inicial, assinale a opção correta.

• A.

  O uso de um modelo tem a vantagem de permitir testar e avaliar um sistema em situações que, devido a razões técnicas, econômicas ou políticas, não é passível de ser experimentado ou construído no mundo real.

• B.

  Ao considerar os palpites de diversas pessoas sobre uma mesma situação, o modelo tende a distorcer a realidade.

• C.

  Ao desconsiderar alguns tipos de dados, os modelos conduzem a uma simplificação e, portanto, a propostas desconectadas com as demandas reais.

• D.

  Além dos mapas, maquetes e informações cadastrais, o SIG dá novos significados à realidade, diferentes daqueles percebidos no ambiente.

• E.

  O modelo está fundamentado na teoria; portanto, não serve como base para o urbanismo, que tem como meta uma aplicação prática.

A respeito dos conceitos expressos no texto acima, assinale a opção correta.

• A.

  A restauração deve ocorrer somente quando se tratar de bem histórico de caráter excepcional.

• B.

  A falta de documentos históricos ou arqueológicos de um bem em estado de deterioração é uma justificativa suficiente para a sua demolição.

• C.

  As reconstituições de partes isoladas de um bem histórico devem ser realizadas de forma a esconder suas marcas. Se isso não acontecer, perde-se a referência à data da construção.

• D.

  A restauração pode ocorrer devido a razões estéticas, enquanto a consolidação somente se justifica por questões técnicas.

• E.

  Os contributos das diferentes épocas devem ser respeitados, desde que possam ser compatibilizados em nome de uma unidade estilística.

O signo é composto por sua forma física e por um conceito mental, que corresponde a uma apreensão da realidade externa. Como meios de comunicação visual, os signos visuais podem assumir categorias diferentes de acordo com o seu significado. A respeito das categorias dos signos, assinale a opção correta.

• A.

  No campo da arte pictórica, o ícone identifica uma representação sacra pintada sobre um painel de madeira. Para a semiologia, é um símbolo gráfico usado para representar um software.

• B.

  O pictograma representa um objeto ou transmite uma ideia por meio de ilustrações ou desenhos. Os pictogramas foram a base da escrita do mundo antigo, mas, com o desenvolvimento da comunicação visual, perderam seu significado.

• C.

  Um sinal transmite uma informação percebida por todos da mesma maneira. É constituído a partir de um desenho figurativo, de apreensão rápida, que serve para informar ou identificar locais e serviços.

• D.

  O símbolo representa um modelo imitativo de um objeto, uma forma, um espaço ou determinada situação, pressupondo, portanto, uma relação direta entre o real e a imagem representada. Os símbolos são compreendidos somente dentro de determinado grupo ou contexto religioso, cultural etc.

• E.

  O indício tem origem em formas ou situações naturais ou casuais e adquire significado por meio do acúmulo de experiências advindas da ocorrência de situações idênticas.

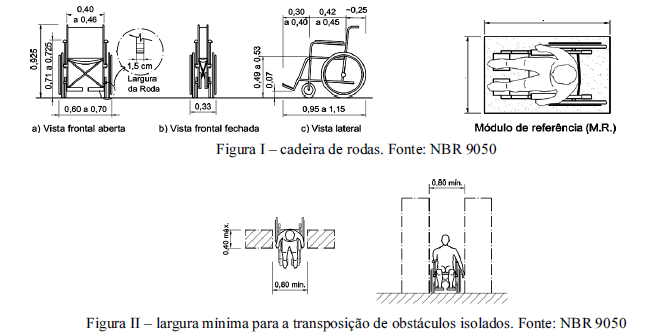

Com base nas imagens acima, assinale a opção correta.

• A.

  De acordo com as vistas a, b e c, na figura I, a cadeira projeta, em planta, um retângulo de contorno de 1,20 m × 0,80 m.

• B.

  Em um espaço de 35 cm × 120 cm em planta, pode-se acomodar uma cadeira de rodas.

• C.

  Considera-se módulo de referência a projeção de 0,70 m × 1,15 m no piso, ocupada por uma pessoa utilizando cadeira de rodas.

• D.

  A largura mínima para a transposição de obstáculos isolados com extensão acima de 0,40 m deve ser igual a 0,80m.

• E.

  Em um projeto de banheiro acessível a cadeira de rodas, é necessária uma área para manobra de cadeiras de rodas sem deslocamento, constituída de uma circunferência de Ø = 1,20 m.

Algumas peças de mobiliário, de autoria de arquitetos renomados, foram assimiladas e reproduzidas pela indústria. Essas peças, pela elegância de suas linhas e pelo preço, passaram a ser símbolo de status. As figuras abaixo mostram algumas dessas peças, que são conhecidas e especificadas por arquitetos de interiores.

Tendo como referências as informações e as cadeiras mostradas nas figuras acima, assinale a opção correta.

• A.

  As cadeiras I, V e VII são de autoria de Le Corbusier.

• B.

  A figura III mostra uma cadeira Wassily, de Mies van der Rohe.

• C.

  As cadeiras II e o conjunto VI são criação de Eero Saarinen.

• D.

  Le Corbusier, quando criou a poltrona Barcelona, ilustrada na figura VII, buscou uma solução que aliou extrema simplicidade e conforto.

• E.

  A cadeira IV, de Marcel Breuer, devido ao desenho derivado do cubo, apresenta semelhança com a cadeira VII, de Le Corbusier.

Considerando a arquitetura de interiores, e tendo como referência as figuras acima, assinale a opção correta.

• A.

  A planta (figura I) apresenta, corretamente, uma separação explícita de fluxo de pacientes e de funcionários, além das entradas exclusivas. Internamente, não há cruzamento de fluxos.

• B.

  A vista B da sala 2 (figura III) foi alterada em relação à planta (figura I), mostrando, da esquerda para a direita, uma mesinha para as entrevistas, o computador ao lado da maca e, no canto, o armário embutido em corte.

• C.

  A vista A da sala 5 (figura II) não corresponde à planta, pois as 4 cadeiras da espera fazem fundo a uma parede com acabamento trabalhado, representada em cinza. De um lado está a recepção para funcionários e do outro, o acesso à parte interna da clínica.

• D.

  O detalhamento do armário (figura IV), que integra o projeto de marcenaria, é composto de planta, vista frontal, corte longitudinal e corte transversal, e apresenta perfeita concordância entre as vistas B e C e os detalhes do armário.

• E.

  O projeto de detalhamento de mobiliário (figura IV) é desnecessário no projeto de arquitetura de interiores, pois integra a informação para execução.

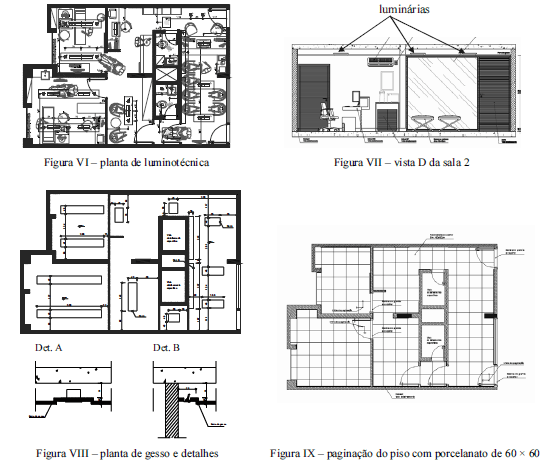

Tendo como referência as imagens do projeto de uma clínica mostradas nas figuras acima, assinale a opção correta.

• A.

  A planta de luminotécnica (figura VI) e a planta de gesso (figura VIII) apresentam detalhes repetidos e desnecessários, pois as mesmas luminárias foram locadas nos dois desenhos.

• B.

  A vista D (figura VII) e a planta de gesso (figura VIII) apresentam divergência, pois não há correspondência das luminárias.

• C.

  Os dois consultórios recebem iluminação mais abundante devido às atividades que ali se desenvolvem. No entanto, no consultório 1, menor que o 2, há um excesso de iluminamento devido à opção pela mesma quantidade de luminárias.

• D.

  Os detalhes A e B, apresentados na figura VIII, mostram a existência de iluminação indireta complementar.

• E.

  Considerando que o piso da clinica e revestido com porcelanato de 0,60 m ~ 0,60 m e que cada embalagem contem 3 placas (. 1,00 m2 de piso), e correto concluir que 100 embalagens nao serao suficientes para revestir todos os pisos.

A respeito do dimensionamento e especificações para projetos acessíveis, assinale a alternativa correta.

• A. Sinalização tátil é aquela realizada com o uso de textos, figuras e, ocasionalmente, caracteres em relevo.
• B. É recomendável que os corrimãos de escadas e rampas sejam sinalizados por meio de: anel com textura contrastante com a superfície do corrimão; de sinalização em Braille, que informe sobre os pavimentos no início e no final das escadas fixas e das rampas.
• C. Quando o desnível máximo de cada segmento de uma rampa chegar a 1,50 m, a inclinação admissível para cada segmento da rampa será de 10%.
• D. No início e no término da rampa, devem ser previstos patamares com dimensão longitudinal mínima recomendável de 1,70 m, sendo o mínimo admissível 1,50 m, além da área de circulação adjacente.
• E. Para fins de atendimento às normas de acessibilidade, a altura recomendada para o posicionamento de interruptores está entre 1,00 m e 1,15 m.

A densidade urbana compreende um indicador fundamental para o planejamento e o desenho das cidades. A densidade serve como um instrumento de apoio à formulação e tomada de decisão por parte dos planejadores urbanos, urbanistas, arquitetos e engenheiros no momento de formalizar e decidir sobre a forma e extensão de uma determinada área da cidade. Serve também como um instrumento para avaliaremse a eficiência e a performance das propostas e(ou) projetos de parcelamento do solo. A respeito desse indicador, assinale a alternativa correta.

• A. Densidade bruta é aquela que expressa o número total de pessoas residindo numa determinada zona urbana dividida pela área estritamente utilizada para fins residenciais.
• B. Densidade urbana compreende a razão entre a população residente na zona urbana e a sua superfície total, geralmente expressa em habitantes por hectare (habitantes/ha) ou habitantes por quilômetro quadrado (habitantes/km2).
• C. Densidade líquida é aquela que expressa o número total de pessoas residindo numa determinada zona urbana dividida pela área total em hectares.
• D. Densidade edificada ou construída, também denominada de densidade residencial, expressa o número total de unidades habitacionais construídas numa determinada zona urbana, dividida pela área em hectare.
• E. Densidade habitacional consiste no total de metros quadrados de edificação em um hectare.
