Questões de Arquitetura do ano 2010

Assinale a alternativa que não contém um parâmetro necessário a todos os arquivos de base de todos os agentes envolvidos em uma ação de intercambialidade de projetos em CAD.

• A. Todos os desenhos deverão ter uma origem única do sistema de coordenadas para todas as disciplinas envolvidas no projeto.
• B. Todos os desenhos deverão ter o mesmo ponto de inserção relativo.
• C. Todos os elementos do projeto deverão ser representados em suas dimensões reais, na escala 1:1.
• D. Todos os elementos do projeto deverão ter suas dimensões representadas em centímetros (cm).
• E. O ponto de inserção pode ser (0,0,0) ou qualquer outro determinado pelo coordenador do projeto/cliente.

Assinale a alternativa correta.

• A. Tesoura é uma armação triangular comumente feita de madeira ou metal, componente do telhado da construção.
• B. Água quente, água fria e captação/escoamento de águas pluviais e telefonia são exemplos de projetos de instalações hidrossanitárias.
• C. Energia, iluminação, alarmes, prevenção e combate a incêndio são exemplos de instalações elétricas.
• D. Detalhes de portas e janelas devem constar no quadro de esquadrias, sempre acompanhadas das nomenclaturas PO (para portas) e JA (para janelas).
• E. Linóleo é um tipo de impermeabilização adotado predominantemente para a proteção de lajes planas desprovidas de telhamento, cujo elemento componente principal é a fibra de vidro.

Sabendo que bioclimatismo lida com o conforto ambiental, observando as características das configurações dos lugares que interferem no conforto físico dos indivíduos, assinale a alternativa correta.

• A. Os sistemas de tratamento do ar compreendem os componentes edilícios que forçam a passagem do ar, ocasionando seu movimento a partir de estratégias de mudança de pressão entre ambientes.
• B. Sistemas captadores diretos correspondem aos sistemas de climatização artificial nos quais a energia radiante penetra diretamente no interior do ambiente que se deseja acondicionar: janelas e sheds são exemplos.
• C. A adoção de pátios internos é positiva em termos bioclimáticos, pois o espaço aberto criado dentro do edifício gera um microclima específico, relativamente controlado, atuando como um filtro entre as condições externas e internas.
• D. Ventilação cruzada é um sistema de movimentação do ar criado pela extração do ar por meio de abertura situada na parte superior do espaço, conectada a um duto de extração vertical.
• E. Captadores e torres de vento são os sistemas ou as estratégias que promovem espaços sombreados entre o ambiente interno e o externo.

O plano diretor, aprovado por lei municipal, é o instrumento básico da política de desenvolvimento e expansão urbana, conforme estabelecido pelo Estatuto da Cidade. A respeito desse instrumento, assinale a alternativa correta.

• A.

  O plano diretor é parte integrante do processo de planejamento municipal, devendo o plano plurianual, as diretrizes orçamentárias e o orçamento anual incorporar as diretrizes e as prioridades nele contidas.

• B.

  A lei que instituir o plano diretor deverá ser revista, pelo menos, a cada quinze anos.

• C.

  O plano diretor é obrigatório para cidades com população acima de cinquenta mil habitantes.

• D.

  O plano diretor deverá englobar o território do município, da região metropolitana e da área de influência da cidade mais importante do sistema urbano.

• E.

  Para cidade com população acima de 1 milhão de habitantes, deverá ser elaborado um plano de transporte urbano integrado, compatível com o plano diretor ou nele inserido.

Sabendo-se que os sistemas de infraestrutura de parcelamentos urbanos contemplam aspectos associados a energia, pavimentação e saneamento ambiental, observando questões de drenagem, abastecimento, coleta e tratamento de esgotos, e coleta e destinação de resíduos sólidos, é correto afirmar que

• A.

  a utilização de galerias subterrâneas é uma solução exemplar para a disciplina do subsolo urbano, já que todas as redes de infraestrutura deveriam estar localizadas em um mesmo espaço.

• B.

  é indiferente o compartilhamento, em uma mesma galeria subterrânea, de tubulações de gás, de água potável e de esgotos cloacais.

• C.

  o sistema de drenagem de águas constitui-se basicamente de duas partes: vias pavimentadas, incluindo as guias e sarjetas, e rede de tubulações com seus sistemas de captação.

• D.

  galerias subterrâneas, para fins de disposição de canalizações de infraestrutura, apresentam custo baixo e, por isso, podem ser adotadas em periferias e subúrbios.

• E.

  os elementos de maior custo na implantação de uma rede de drenagem de águas pluviais são os poços de visita e as bocas de lobo.

O tipo de pavimento, usado em vias urbanas de tráfego eventual, composto pela disposição de peças irregulares, peças regulares ou blocos de concreto apartados uns dos outros por uma distância de pelo menos 2,5 cm a 3,0 cm de largura, permitindo a acumulação de terra em suas juntas e possibilitando o crescimento da grama entre as peças, a produzir uma boa permeabilidade do solo e a evitar a elevação da temperatura, é o pavimento

• A.

  à junta aberta.

• B.

  convencional flexível.

• C.

  convencional semiflexível.

• D.

  rígido.

• E.

  de pedra colocada à mão.

Em se tratando do sistema de coleta de águas pluviais, assinale a alternativa correta.

• A.

  Meios-fios são caixas de captação das águas, dispostas ao longo das sarjetas e têm a função de captar as águas pluviais de escoamento superficial, conduzindo-as às galerias.

• B.

  Galerias são faixas do leito das vias, situadas contíguas ao meio-fio, usualmente executadas em concreto pré-moldado ou moldado in loco.

• C.

  Poços de visita são elementos do sistema de drenagem que possibilitam o acesso aos condutos para limpeza e inspeção.

• D.

  As sarjetas são canalizações destinadas a receber águas pluviais captadas na superfície e encaminhá-las ao seu destino final; são localizadas abaixo do nível da rua, geralmente no eixo.

• E.

  Bocas de lobo são elementos utilizados entre o passeio e o leito da rua, apresentando altura de aproximadamente 15 cm em relação ao nível superior da sarjeta.

O estudo da forma da cidade é fundamental para o planejamento urbano, tendo em vista o impacto que a distribuição dos elementos componentes tem para os custos de implantação e manutenção do assentamento. A esse respeito, assinale a alternativa correta.

• A.

  A descontinuidade na ocupação do tecido urbano é um fator que reduz os custos na implantação da infraestrutura urbana.

• B.

  Tendo em vista o caráter dinâmico das cidades, a existência de terrenos baldios não pode ser considerada fator de desperdício da infraestrutura urbana.

• C.

  A alternativa mais econômica para a implantação de áreas verdes urbanas ocorre quando são previstas no interior do tecido urbano; nesses casos, o custo é praticamente metade do que quando tais áreas margeiam as cidades, entre elementos como rios e o tecido urbano.

• D.

  No sentido de custos, é mais econômica uma cidade que apresenta vários espaços verdes fracionados do que outra que contém um único parque central — considerando que ambas apresentam a mesma área verde total.

• E.

  É correto afirmar que o custo da área verde por unidade de superfície aumenta à medida que seu tamanho diminui.

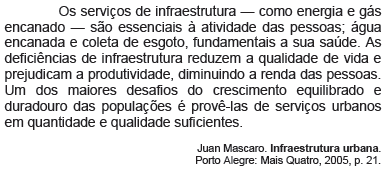

A respeito desse tema, julgue os itens a seguir.

I O sistema viário, o sanitário, o energético e o de comunicação são infraestruturas que todas as cidades e bairros devem apresentar.

II O sistema sanitário é aquele de mais alto custo entre os demais sistemas.

III As chamadas infraestruturas de grande porte são aquelas de custo de implantação total extremamente elevado, executadas em contextos excepcionais, a incluir trens metropolitanos e anéis rodoviários. A

ssinale a alternativa correta.

• A.

  Nenhum item está certo.

• B.

  Apenas os itens I e II estão certos.

• C.

  Apenas os itens I e III estão certos.

• D.

  Apenas os itens II e III estão certos.

• E.

  Todos os itens estão certos.

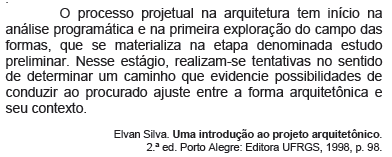

Nessa interpretação, assinale o elemento que não é necessário para o alcance do ajuste entre o contexto gerador do projeto e a forma arquitetônica.

• A.

  Estimativa das dimensões, área construída e configuração geral do volume ou volumes resultantes do programa.

• B.

  Estudo das limitações impostas pela legislação vigente.

• C.

  Avaliação dos recursos materiais disponíveis para o projeto/obra.

• D.

  Análise do programa arquitetônico estabelecido.

• E.

  Implantação do canteiro de obras.
