Questões de Arquitetura do ano 2011

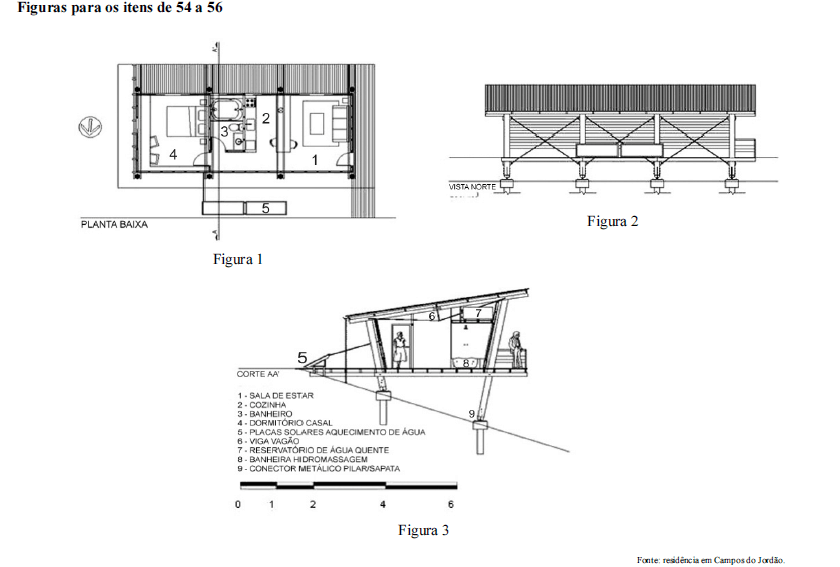

Considerando as figuras acima e que a planta interna da casa meça 3,00 m × 9,00 m, julgue os itens seguintes.

Para a casa representada nas figuras acima, o programa de necessidades possui a configuração apresentada no gráfico abaixo.

• C. Certo
• E. Errado

Considerando as figuras acima e que a planta interna da casa meça 3,00 m × 9,00 m, julgue os itens seguintes.

Para imprimir a planta apresentada acima na escala de 1:20, deve-se usar, no mínimo, um papel no formato A2.

• C. Certo
• E. Errado

Considerando que, nas figuras 1, 2 e 3 acima apresentadas, a circulação implícita que liga a sala ao quarto pela área molhada tenha 90 cm de largura, julgue o próximo item, relativo a orçamento e composição de custo, levantamento de quantitativos de pisos e revestimentos.

Considerando-se que as divisórias e as vedações externas sejam montadas sobre o piso acabado, é correto afirmar que, para revestir a área molhada, serão necessárias 5 placas inteiras e 3 placas fracionadas de porcelanato de 1,00 m × 1,00 m.

• C. Certo
• E. Errado

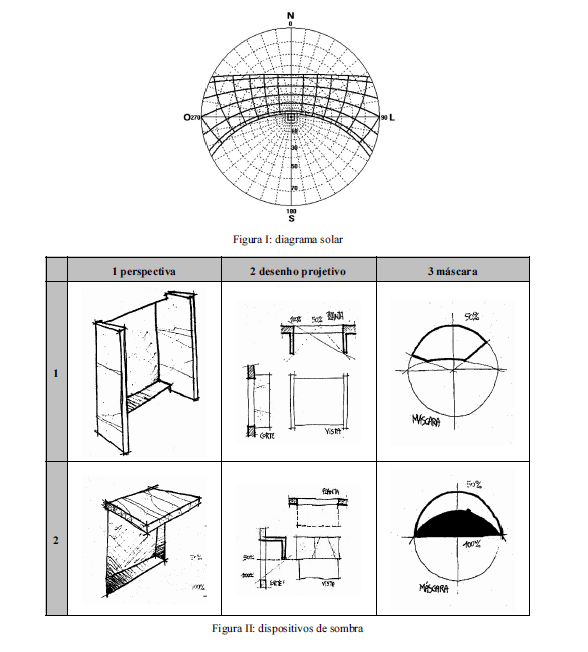

Com base nas figuras I e II, que representam um diagrama solar e os dispositivos de sombra em forma de tabela com duas linhas (1 e 2) e três colunas (perspectiva, desenho projetivo, máscara), respectivamente, julgue os itens que se seguem.

O dispositivo solar mostrado na perspectiva da linha 1 da tabela apresentada na figura II é o mais indicado para as fachadas Norte e Sul da cidade à qual se refere o diagrama solar.

• C. Certo
• E. Errado

Com base nas figuras I e II, que representam um diagrama solar e os dispositivos de sombra em forma de tabela com duas linhas (1 e 2) e três colunas (perspectiva, desenho projetivo, máscara), respectivamente, julgue os itens que se seguem.

Na linha 1 da tabela apresentada na figura II, os desenhos projetivos e a máscara das colunas 2 e 3 correspondem à perspectiva do dispositivo vertical de proteção solar indicado na coluna 1 da mesma tabela.

• C. Certo
• E. Errado

Com base nas figuras I e II, que representam um diagrama solar e os dispositivos de sombra em forma de tabela com duas linhas (1 e 2) e três colunas (perspectiva, desenho projetivo, máscara), respectivamente, julgue os itens que se seguem.

A perspectiva do dispositivo apresentado na linha 2 da tabela apresentada na figura II não corresponde ao desenho projetivo indicado nessa tabela.

• C. Certo
• E. Errado

Com base nas figuras I e II, que representam um diagrama solar e os dispositivos de sombra em forma de tabela com duas linhas (1 e 2) e três colunas (perspectiva, desenho projetivo, máscara), respectivamente, julgue os itens que se seguem.

O diagrama solar, representado na figura I, indica uma cidade situada no hemisfério norte.

• C. Certo
• E. Errado

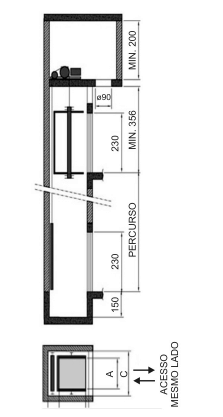

Considere a figura acima, que ilustra a planta e o corte do poço de um elevador de um edifício, o qual possui 3 pavimentos, com pé-direito de 3,00 m cada. Considere, ainda, que a cota entre o último piso e a casa de máquinas seja de 3,50 m e que a cota inferior do poço seja de 1,50 m. Com base na figura apresentada e nessas informações, julgue os itens a seguir.

Em planta, o retângulo preto, atrás da cabine, representa a estrutura de reforço específica para combater a carga de frenagem.

• C. Certo
• E. Errado

Considere a figura acima, que ilustra a planta e o corte do poço de um elevador de um edifício, o qual possui 3 pavimentos, com pé-direito de 3,00 m cada. Considere, ainda, que a cota entre o último piso e a casa de máquinas seja de 3,50 m e que a cota inferior do poço seja de 1,50 m. Com base na figura apresentada e nessas informações, julgue os itens a seguir.

Nesse edifício, a altura total do poço é igual a 11,00 m.

• C. Certo
• E. Errado

Julgue os itens seguintes, relativos a sistemas de ar-condicionado.

Nos sistemas centrais com mais de 500 TR, os tanques de termo-acumulação são complementos que permitem a fabricação e o armazenamento de gelo nos horários em que as tarifas de energia são menores, bem como a sua utilização nos horários de pico, quando a eletricidade é mais cara.

• C. Certo
• E. Errado
