Questões de Arquitetura do ano 2012

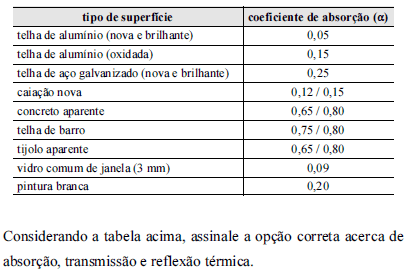

• A.

  A energia luminosa não sofre modificação ao atravessar um vidro transparente.

• B.

  É correto inferir, de acordo com as informações da tabela, que as construções mediterrâneas são geralmente pintadas de branco por causa do rigoroso inverno europeu.

• C.

  A superfície de uma parede de concreto aparente comporta-se da mesma maneira que uma de tijolo aparente quanto à absorção térmica.

• D.

  A médio e longo prazo, uma parede externa caiada é mais vantajosa, do ponto de vista da absorção térmica, que uma parede pintada com tinta branca.

• E.

  Comparativamente a telhas metálicas, o telhado colonial é mais adequado para a cobertura de quiosques de parque, visto que absorve menos calor que as telhas metálicas.

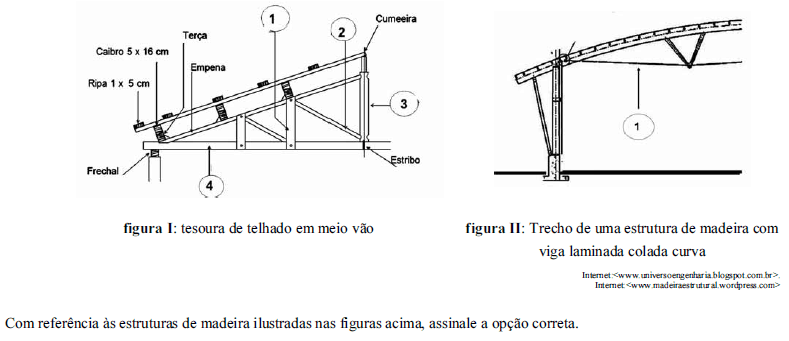

• A.

  A peça 4 da figura I, assim como a peça 1 da figura II, atuam como elementos de protensão que, tracionados, aumentam a resistência do conjunto estrutural.

• B.

  Os esforços que atuam em cada peça de uma tesoura podem ser determinados graficamente com o uso do diagrama de Cremona.

• C.

  Apesar das inúmeras vantagens da madeira laminada colada, como a possibilidade de grandes envergaduras, criação de arcos e peças curvas de madeira, sua resistência ao fogo é baixa, visto que a cola empregada entre as lâminas é inflamável.

• D.

  Na figura I, as peças 1 e 2 sofrem, respectivamente, compressão e tração.

• E.

  A peça 3 denomina-se tirante e trabalha à tração.

Assinale a opção que apresenta a associação correta entre o perfil descrito e a esquadria ilustrada.

• A.



• B.



• C.



• D.



• E.

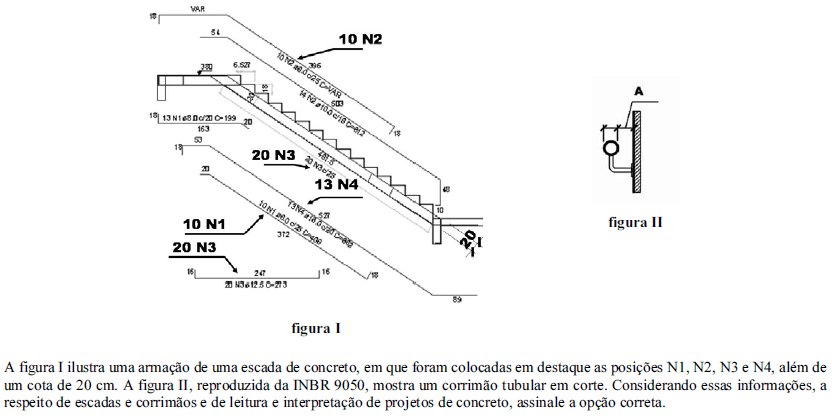

• A.

  Na imagem do corrimão, a medida A dimensiona o distanciamento necessário para os dedos.

• B.

  No lance com degraus, mede-se a altura do corrimão traçando-se uma vertical da ponta do degrau até o eixo do corrimão, distância que deve medir entre 1,00 m e 1,20 m.

• C.

  As posições N1 e N4 são armações principais, pois se situam na zona de compressão da estrutura.

• D.

  A posição N3 reforça a escada longitudinalmente com 20 barras.

• E.

  A altura resistente (altura estática) da escada é maior que 20 cm, pois falta incluir a média da altura dos degraus.

Com referência às várias maneiras de se representar objetos de forma a criar a ilusão de espaços tridimensionais sobre superfícies em duas dimensões, julgue os itens que se seguem.

As axonometrias incluem a dimetria, a trimetria e a quadrimetria.

• C. Certo
• E. Errado

Com referência às várias maneiras de se representar objetos de forma a criar a ilusão de espaços tridimensionais sobre superfícies em duas dimensões, julgue os itens que se seguem.

É possível traçar uma perspectiva trimétrica por meio de uma malha de retas desenhadas a partir de ângulos de 30º.

• C. Certo
• E. Errado

Com referência às várias maneiras de se representar objetos de forma a criar a ilusão de espaços tridimensionais sobre superfícies em duas dimensões, julgue os itens que se seguem.

Para uma perspectiva exata (ou cônica), são fundamentais os três elementos: o observador, o objeto (observado) e o plano de projeção (quadro).

• C. Certo
• E. Errado

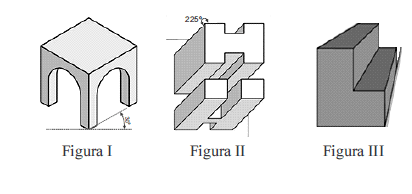

Com base nas figuras acima, julgue os itens seguintes.

Entre as perspectivas mostradas nas figuras I, II e III, aquela que coloca o observador muito acima da linha do horizonte, permitindo que ele veja a vista superior do objeto, também denominada voo de pássaro, é a mostrada na figura II.

• C. Certo
• E. Errado

Com base nas figuras acima, julgue os itens seguintes.

As figuras I, II e III, representam, respectivamente, uma perspectiva cavaleira (cilíndrica oblíqua), uma isometria (cilíndrica ortogonal) e uma perspectiva cônica com um ponto de fuga.

• C. Certo
• E. Errado

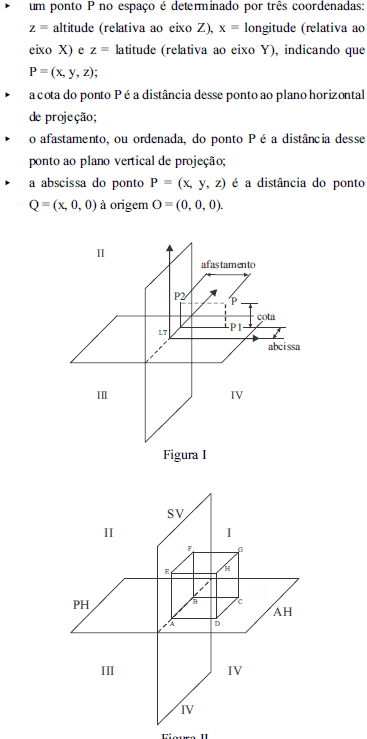

Considere as seguintes informações:

Com base nas informações e nas figuras I e II acima, julgue os itens que se seguem, relativos a geometria descritiva.

A abscissa está relacionada ao eixo X e, portanto, à longitude, enquanto que a cota está relacionada à altitude.

• C. Certo
• E. Errado
