Questões de Arquitetura do ano 2012

Considerando as informações acima, julgue os itens seguintes, relativos a topografia e cartografia.

A figura I abaixo mostra que existe uma compensação de terra, enquanto que a figura II mostra que o volume de corte é maior que o de aterro.

• C. Certo
• E. Errado

Com relação a cartografia e georreferenciamento, julgue os próximos itens.

As projeções relativas às figuras I e III mostradas abaixo são cônicas, enquanto que a da figura II é cilíndrica.

• C. Certo
• E. Errado

Com relação a cartografia e georreferenciamento, julgue os próximos itens.

Os mapas digitais podem assumir duas formas básicas: vetor e grade. A primeira é formada por pixels (menor elemento da imagem), e a segunda pode assumir a forma de pontos, linhas ou polígonos.

• C. Certo
• E. Errado

Com relação a cartografia e georreferenciamento, julgue os próximos itens.

O mapeamento sistemático do Brasil é feito na projeção UTM (universal transverse mercator), que se baseia em um sistema de coordenadas planas, ou coordenadas cartesianas.

• C. Certo
• E. Errado

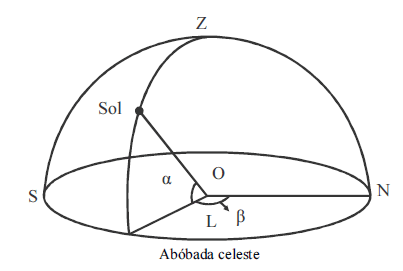

Com base na figura acima, que ilustra uma abóboda celeste, julgue os itens seguintes.

No projeto de proteção solar, o ângulo de sombra vertical α é usado para determinar as dimensões dos brises horizontais.

• C. Certo
• E. Errado



Com base na figura acima, que ilustra uma abóboda celeste, julgue os itens seguintes.

A altura solar, o ângulo que o Sol faz com o plano horizontal, é representada por α, enquanto β diz respeito ao azimute, ângulo que a projeção solar faz com a direção norte.

• C. Certo
• E. Errado



Com base na figura acima, que ilustra uma abóboda celeste, julgue os itens seguintes.

O ponto da esfera celeste oposto ao zênite solar (Z) denomina-se nadir.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra o desempenho térmico do vidro em relação à radiação solar, julgue os próximos itens.

Para que as proteções solares internas ― persianas e cortinas ― adquiram certa eficiência, é importante que as superfícies viradas para o exterior sejam brancas ou muito claras. Assim, boa parte da radiação solar incidente será devolvida para o exterior, por reflexão.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra o desempenho térmico do vidro em relação à radiação solar, julgue os próximos itens.

A radiação incidente (I) é igual à soma da radiação transmitida (T) e da radiação refletida (R), isto é, I = T + R.

• C. Certo
• E. Errado

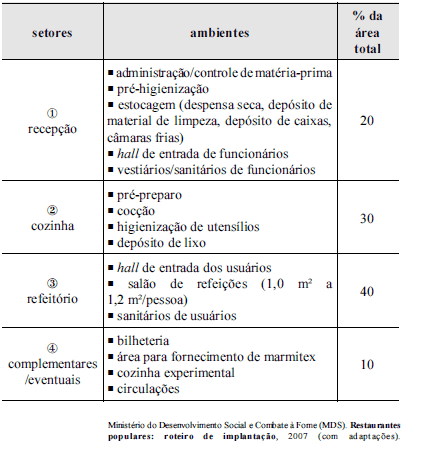

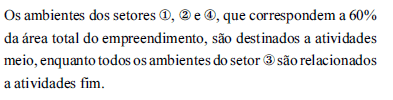

Com base nas informações apresentadas na tabela acima, julgue os itens a seguir.

• C. Certo
• E. Errado
