Questões de Arquitetura do ano 2012

Elementos de transição entre a estrutura e o solo, as fundações podem ser superficiais ou profundas. Fundações superficiais são:

• A.

  grelha, tubulão e caixão.

• B.

  tubulão, bloco e radier.

• C.

  sapata, grelha e estaca.

• D.

  estaca, tubulão e caixão.

• E.

  bloco, grelha e radier.

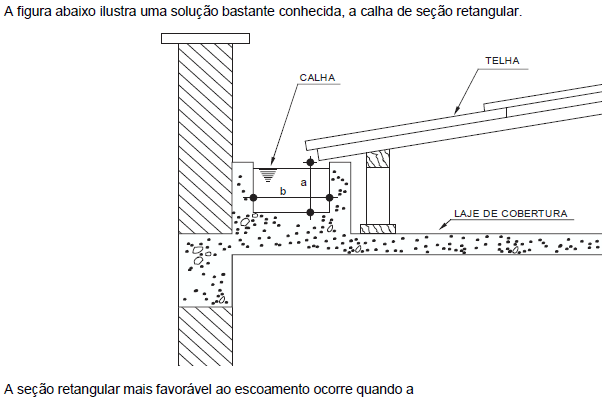

• A.

  base é b = 2a.

• B.

  altura dágua no canal é a = 1/3 b.

• C.

  altura dágua no canal é a = 1/4 b.

• D.

  base é b = 3a.

• E.

  base é b = a+1/2a.

As instalações hidráulicas devem ser projetadas de modo a permitir fácil acesso para eventual execução de reparos, independente de serem embutidas ou aparentes, e não podem interferir nas condições de estabilidade das construções. É correto afirmar que

• A.

  as tubulações devem ficar solidárias à estrutura da edificação, impedindo-se folgas ao redor do tubo nas travessias de estruturas ou de paredes, de modo a evitar danos na ocorrência de eventuais recalques.

• B.

  nas instalações aparentes, horizontais e verticais, os tubos devem ser fixados com braçadeiras de superfícies internas largas e rugosas, de modo a garantir maior segurança à fixação nos pontos de contato entre tubulação e braçadeira.

• C.

  na solução de dutos verticais ou shafts para a descida livre de prumadas, as tubulações recobertas neles instaladas devem ser fixadas por meio de anéis ou braçadeiras que permitam a movimentação e facilitem a manutenção.

• D.

  uma solução, para evitar a passagem das prumadas em elementos estruturais, consiste em prever, na etapa de elaboração do projeto, uma ”parede hidráulica” com espessura adequada sob o vigamento, em cada compartimento sanitário.

• E.

  os shafts visitáveis têm, como grande vantagem, a ausência de quebras no momento de realizar qualquer serviço e/ou manutenção, embora apresentem a desvantagem da carenagem ficar em contato com ambiente úmido.

Nos elevadores, as aberturas na caixa (portas de pavimento) que dão acesso à cabina devem ser providas de portas do tipo corrediça horizontal automática, não perfuradas, que fechem toda a abertura. Quando fechadas, as folgas entre folhas ou entre folhas e longarinas, vergas ou soleiras, devem ser as menores possíveis. A condição é considerada atendida quando tais folgas NÃO excedem a

• A.

  5 mm.

• B.

  6 mm.

• C.

  8 mm.

• D.

  9 mm.

• E.

  10 mm.

No memorial descritivo de projeto de rede interna estruturada de telecomunicações, além de dados básicos de identificação da edificação, de previsão de início e término da obra, de dados sobre o responsável pelo projeto, assinatura, local e data, devem constar: o tipo de edificação (comercial/industrial)

• A.

  mono ou multiusuário; número de pavimentos; número de salas; área útil da edificação; número total de PT; total de pontos para a edificação; número de troncos; número de ramais externos e internos; equipamentos PABX; pontos de controle ambiental (ar-condicionado e ventilação); previsão (ou não) de instalação de CPCT.

• B.

  e a área útil da edificação; número total de PT dados para a edificação; número de troncos; número de ramais externos e internos; previsão ou não de instalação de serviços especiais de imagem ou de automação; sistema de segurança; previsão (ou não) de instalação de CPCT; bloco de conexão da operadora.

• C.

  e a área útil da edificação; número total de PT dados para a edificação; previsão (ou não) de instalação de serviços especiais de imagem ou de automação; controles de ar-condicionado e de ventilação; controle de acesso; controle de iluminação; rede primária e rede secundária; bloco de conexão da operadora.

• D.

  mono ou multiusuário; número de pavimentos e de salas; área útil da edificação; número de troncos, de ramais externos e ramais internos; rede primária e rede secundária; número total de PT previstos; equipamentos PABX; caixa de passagem de distribuição; previsão ou não de instalação de serviços especiais de imagem ou de automação.

• E.

  mono ou multiusuário; número de pavimentos, de lojas e salas; área útil da edificação; número total de PT previstos para voz e dados para a edificação; informações sobre a previsão (ou não) de instalação de CPCT; número de troncos, de ramais externos e internos; previsão (ou não) de instalação de serviços especiais de imagem ou de automação.

A etapa de levantamento de quantidades é uma das que mais exigem do orçamento porque implica em leitura de projeto, cálculo de áreas e volumes, tabulação de números, etc. É correto o que se afirma em:

• A.

  A medição de aterro deve ser feita por partes: cálculo da quantidade de material a ser escavado, quantidade a ser transportada, distância de cada jazida até o aterro e volume de aterro por tipo de material.

• B.

  A quantidade de blocos e argamassa, por metro quadrado, depende da dimensão do bloco. O volume de argamassa é calculado pela área de alvenaria dividida pelo fator 0,17.

• C.

  Se a abertura existente em uma parede de alvenaria for inferior a 1,0 m², o vão da abertura é desprezado. A contagem da área considera vão por vão e não a somatória dos vãos.

• D.

  Como as dimensões de telhado são obtidas por projeção horizontal a partir da planta, e as águas têm inclinação, para a área real do telhado deve ser acrescentado o índice entre 10% e 20%.

• E.

  O consumo de tinta por m² é função do tipo de tinta e das condições do substrato. Como orientação geral para um modo prático de cálculo, pode-se adotar 25/30m²/galão por demão (1 galão = 3,6 L).

• A.

  o índice 0,43 h/m² da chapa compensada significa uma perda de 20% na chapa.

• B.

  a composição indica uma relação numérica de 1 ajudante para 1 carpinteiro (1:1), pois os índices desses insumos são iguais.

• C.

  cada carpinteiro gasta 1,20 h/m², o que representa uma produtividade de 0,73 m²/h.

• D.

  o custo de preparação de 1m de fôrma de chapa compensada para estruturas em geral, para uma utilização, é de R$ 31,85.

• E.

  a composição de custos unitários de fôrma refere-se a 1 m³ de volume considerando o total de fôrma em contato com o concreto.

Na construção civil, a madeira é utilizada para múltiplas finalidades, incluindo a produção de madeira compensada. Quanto às chapas de compensado é correto afirmar que

• A.

  são compostas por lâminas de pequena espessura que são sucessivamente coladas e prensadas, de modo a obter boa resistência e espessura total máxima de 6 cm.

• B.

  no mercado, estão disponíveis em diversas dimensões, sendo as mais comuns: 250 cm × 130 cm; 210 cm × 160 cm; 220 cm × 110 cm e 265 cm × 122cm.

• C.

  justamente pela variedade de dimensões necessárias às formas, as chapas disponíveis no mercado atendem a padrões que respeitam os múltiplos de 20 cm, módulo que orienta os componentes industrializados em geral.

• D.

  se torna cada vez mais usual o emprego de chapas cujas superfícies são resinadas ou plastificadas, o que garante um número maior de reutilizações, como no caso de fôrmas para edifícios de muitos pavimentos.

• E.

  entre os materiais usuais à construção de formas de concreto, o emprego vem diminuindo pela queda da produção de madeira de reflorestamento, fato que incide no custo das chapas.

O termo Curtain Wall, usado pelo Autodesk Revit Building, pode ser traduzido por parede cortina. No entanto, esta designação deve ser entendida num sentido mais lato, pois este gênero de objetos presta-se igualmente à criação de pequenos vãos, desde que referentes a um conjunto de paineis divididos por uma grelha de caixilhos. A respeito dos componentes de uma parede cortina, é correto afirmar que

• A.

  a grelha é composta unicamente de linhas traçadas em uma ou duas direções perpendiculares entre si.

• B.

  os paineis que resultam da divisão da superfície de uma parede cortina não podem ser manipulados individualmente.

• C.

  os System Panels são habitualmente utilizados para representar os painéis vazios, ou seja, um vão aberto.

• D.

  para constituir uma grelha secundária dentro da grelha principal é possível inserir uma parede cortina em um painel.

• E.

  não é possível colocar caixilhos sobre as linhas de grelha, pois devem ser obrigatoriamente definidos antes da criação das grelhas.

Qual dos comandos listados abaixo é utilizado para colocar um desenho em escala?

• A.

  view port;

• B.

  layer;

• C.

  chamfer;

• D.

  escala.
