Questões de Arquitetura do ano 2013

Julgue os itens seguintes, a respeito de subsistemas de infraestrutura urbana.

No dimensionamento de um sistema de abastecimento de água, é necessário conhecer a população consumidora e, no caso da existência de unidade industrial a ser atendida por esse sistema, é necessário considerar, também, a equivalente populacional, que corresponde à quantidade de pessoas que consumiriam a mesma quantidade que a unidade fabril.

• C. Certo
• E. Errado

Julgue os itens seguintes, a respeito de subsistemas de infraestrutura urbana.

Para determinar o subsistema de esgotamento sanitário é necessário calcular a vazão de esgoto doméstico, que é definida de acordo com a relação existente entre a quota per capita de abastecimento de água e a produção de esgoto.

• C. Certo
• E. Errado

Julgue o item abaixo, a respeito da racionalização da construção.

Nos projetos de arquitetura, a modulação em estruturas de concreto, metálicas ou de madeira é uma ferramenta útil para a racionalização dos processos de construção.

• C. Certo
• E. Errado

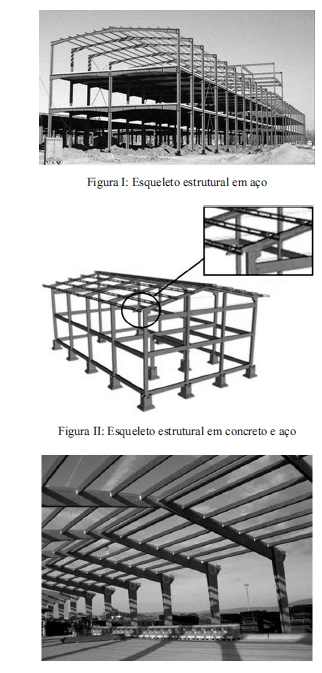

Em relação aos três esqueletos estruturais ilustrados acima, julgue os itens que se seguem.

As lajes do sistema de aço (figura I), além de vencerem o mesmo vão que a sua cobertura, contribuem para o combate à flambagem dos pilares.

• C. Certo
• E. Errado

Em relação aos três esqueletos estruturais ilustrados acima, julgue os itens que se seguem.

A hierarquia estrutural dos três sistemas pode ser descrita iniciando-se pelas terças, as quais se apoiam nas vigas principais, que, por sua vez, descarregam seu esforço nas secundárias.

• C. Certo
• E. Errado

Em relação aos três esqueletos estruturais ilustrados acima, julgue os itens que se seguem.

Os pilares recebem toda a carga e a transmitem às fundações, representadas somente no esqueleto estrutural mostrado na figura II.

• C. Certo
• E. Errado

Julgue os seguintes itens, relativos a instalações de águas pluviais e de ar condicionado.

No projeto de condutores verticais de águas pluviais, recomenda-se o uso de curvas de raio longo e peças de inspeção com tubos operculados, para evitar que os tubos de queda sejam obstruídos.

• C. Certo
• E. Errado

Com referência a projetos de instalação telefônica e a cabeamento estruturado, julgue os itens subsecutivos.

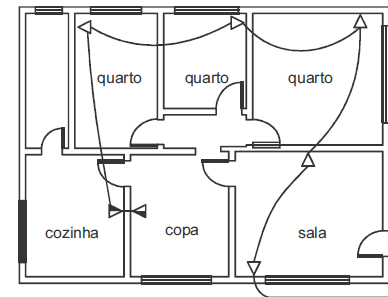

Na figura abaixo, que mostra a planta baixa da instalação telefônica de um apartamento de três quartos, foram previstos 1,5 ponto telefônico e 6 caixas de saída.

• C. Certo
• E. Errado

Com referência a projetos de instalação telefônica e a cabeamento estruturado, julgue os itens subsecutivos.

Cabeamento estruturado é a disposição organizada e padronizada de conectores e meios de transmissão para redes de informática e telefonia, permitindo a ligação de servidores, estações, impressoras, telefones, switches e roteadores a uma rede.

• C. Certo
• E. Errado

Sobre os sistemas prediais, assinale a alternativa correta:

• A.

  Nos sistemas prediais de esgoto a caixa de passagem é destinada a permitir a inspeção, limpeza, desobstrução, junção, mudanças de declividade e/ou direção das tubulações.

• B.

  O processo de aquecimento de água pela energia solar recomendado para residências e sistemas de pequeno porte tem funcionamento baseado no principio do termossifão, que consiste na movimentação da água devido à alteração da temperatura e, consequentemente, da densidade em uma ou mais regiões de um circuito hidráulico fechado.

• C.

  Na rede predial de distribuição de água fria a coluna de distribuição é a tubulação que sai do barrilete e alimenta os pontos de utilização.

• D.

  Tubo de queda é a tubulação que recebe efluentes do coletor predial, no sistema predial de esgoto.

• E.

  A declividade mínima de calhas de beiral, platibandas e condutores horizontais deve ser uniforme e com valor mínimo de 1%.
