Questões de Arquitetura do ano 2014

Em relação aos requisitos de sustentabilidade na arquitetura, assinale a opção correta.

• A. O reúso de águas cinzas em um edifício residencial deve restringir-se ao resfriamento de geradores no-break.
• B. A arquitetura bioclimática não é considerada sustentável dado o uso intensivo de ar condicionado.
• C. No Brasil, os aquecedores solares de água mais eficientes são os que estejam voltados para o Norte e cuja inclinação corresponda ao grau de latitude do local onde estejam instalados, ao qual se devem somar mais 10 graus.
• D. Por gerarem lixo tóxico e consumirem muita energia, as luminárias de LED (light emitting diode) não são recomendadas pelo programa de conservação de energia.
• E. As centrais de conversão de energia solar fotovoltaica podem operar durante anos, embora o custo de manutenção dessas centrais seja bastante elevado.

Considerando as peculiaridades dos diferentes tipos de fundação profunda, assinale a opção correta com relação a estacas prémoldadas ou pré-fabricadas de concreto.

• A. A superfície do topo da estaca terá de ser curva, com espaço suficiente para triplicar a armadura de estribos.
• B. A maior vantagem das estacas pré-moldadas de concreto é que elas podem ser confeccionadas em diferentes dimensões, adaptando-se ao bate-estaca disponível na obra em execução.
• C. As estacas pré-moldadas devem ser feitas em concreto armado, e não protendido, sempre armadas em fôrmas horizontais por sistema de centrifugação.
• D. A seção de estaca pré-moldada de concreto mais comumente adotada é a de formato circular, por ser mais fácil de ser moldada e armada.
• E. A resistência de atrito lateral, por unidade de volume, é maior nas estacas circulares e menores nas de seção quadrada.

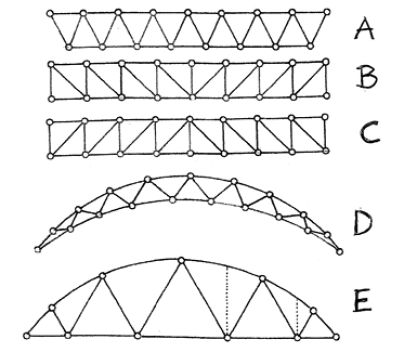

Considerando as estruturas A,B,C,D e E acima ilustradas, assinale a opção que associa corretamente a estrutura com o seu nome e sua característica.

• A. C – Treliça horizontal de Howe, que tem os elementos verticais de sua trama submetidos a tração e as diagonais, a compressão.
• B. D – Treliça em berço, conhecida também como gamela, cujas diagonais trabalham juntas para diminuir o esforço de tração do banzo curvo superior.
• C. E – Treliça em crescente, em que mais de duas diagonais de sua trama irradiam-se de um ponto comum no banzo inferior, deixando o superior curvo.
• D. A – Treliça horizontal Pratt, em cuja trama existem elementos diagonais que resistem à compressão a fim de reduzir a tração submetida ao banzo superior da estrutura.
• E. B– Treliça horizontal Warren, treliça com peças triangulares semelhantes submetidas a esforços de compressão e banzos paralelos de igual tamanho que resistem à tração.

Assinale a opção que relaciona corretamente o elemento de cobertura de madeira e sua definição.

• A. Espigão – Aresta horizontal delimitada pelo encontro entre duas águas, geralmente localizada na parte mais alta do telhado.
• B. Cumeeira – Projeção do telhado para fora do alinhamento da parede da fachada.
• C. Caibros – Peças de madeira colocadas horizontalmente e pregadas sobre ripas, atuando como apoio das telhas.
• D. Ripas – Peças de madeira dispostas com a inclinação da cobertura de telhas apoiadas sobre as terças.
• E. Terças – Peças de madeira colocadas horizontalmente e apoiadas sobre tesouras, pontaletes ou paredes, funcionando como sustentação das ripas em telhados cerâmicos ou diretamente de telhas fibrocimento.

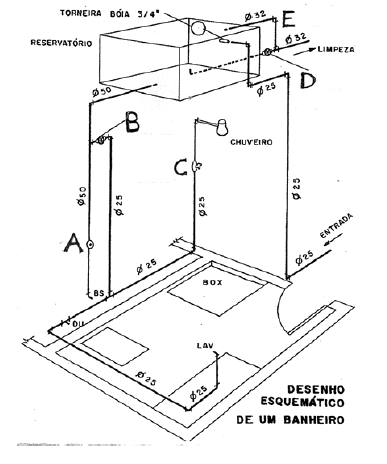

A figura acima ilustra um esquema isométrico de instalação hidráulica, cujos elementos estão identificados pelas letras A, B, C, D e E. Assinale a opção que apresenta a relação correta entre a legenda e o elemento hidráulico identificado na figura.

• A. B – registro de pressão
• B. C – registro de gaveta
• C. D – registro de pressão
• D. E – ventilação
• E. A – válvula de descarga

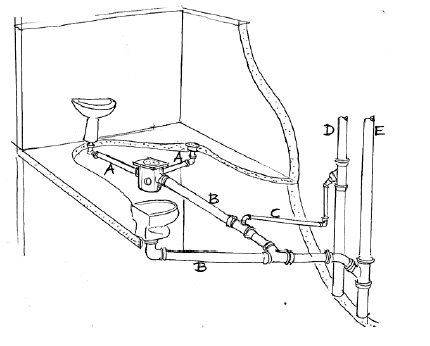

Na figura acima, as peças identificadas pelas letras A,B,C,D e E integram as instalações sanitárias ocultas de uma construção acabada. Assinale a opção que apresenta a identificação correta da peça.

• A. B – ramal de descarga
• B. C – coluna de ventilação
• C. D – ramal de ventilação
• D. E – tubo de queda
• E. A – ramal de esgoto

Tendo em vista que a indústria dispõe de diversos equipamentos para controlar a temperatura, a umidade, a pressão e a qualidade do ar, assinale a opção correta com relação ao condicionamento de ar.

• A. Entre os modelos mais utilizados de aparelhos do grupo de expansão direta estão os fancoils, o lavador de ar com resfriamento e o painel radiante.
• B. A seleção entre a grande diversidade de opções para aparelhos de condicionamento de ar deve considerar os seguintes critérios: desempenho, capacidade, local ocupado, custo inicial, custo operacional, flexibilidade, manutenção e durabilidade.
• C. No grupo de ar-condicionado com sistema de expansão indireta, estão os modelos instalados em janelas, que ficam em contato com o ar externo, resfriando-o por meio de uma serpentina de resfriamento.
• D. No sistema de ar-condicionado por expansão direta, o ar não é resfriado por gás refrigerante, mas por líquidos como água ou etilenoglicol.
• E. Estão incluídos entre os aparelhos de expansão indireta: split (condensador remoto), self contained, multi-split e automotivos.

Tintas são compostas por pigmento, veículo, solventes e aditivos. Nessa composição,

• A. os veículos são produtos químicos incorporados às tintas a fim de lhes conferir algumas características especiais.
• B. alguns dos veículos mais utilizados são: secantes, molhantes, plastificantes e fungicidas.
• C. os pigmentos podem ser ativos e inertes; os ativos definem a cor da tinta e os inertes são responsáveis pela consistência e dureza dela.
• D. o aditivo constituído por resinas é o responsável pela película protetora em que a tinta se transforma depois de seca.
• E. os solventes são utilizados apenas na aplicação da tinta, visando facilitar a aplicação sobre a superfície a ser recoberta. Entre os mais utilizados encontram-se: água, aguarrás, álcool, acetona e dísel.

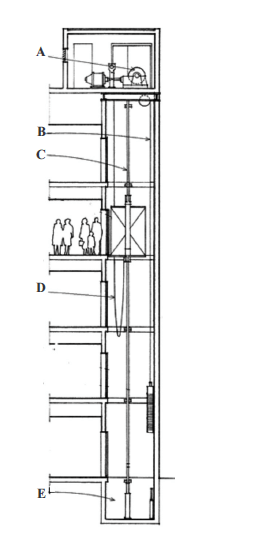

Elevadores elétricos consistem em uma cabine, instalada em trilhos de guia, sustentada por cabos de tração e movimentada por maquinaria elevadora. Na figura acima, que mostra o corte lateral de um sistema de elevador elétrico, estão indicados cinco elementos, de A a E. Assinale a opção que apresenta associação correta entre o elemento e a sua descrição.

• A. B – Cabo de comando, um dos cabos elétricos que ligam um contrapeso a uma tomada elétrica fixa situada na parte superior da casa de máquinas.
• B. C – Cabo de içamento, um dos cabos ou cordões de alumínio utilizados para fazer subir e descer uma cabine de elevador.
• C. D – Trilho de guia, um dos trilhos horizontais que controlam o deslocamento da cabine.
• D. E – Poço do elevador, trecho da caixa do elevador compreendido entre o nível do pavimento mais inferior e o fundo da caixa.
• E. A – Polia intermediária, cuja finalidade é retensionar e direcionar os cabos de um elevador.

Acerca de paredes de alvenaria e de revestimentos, que, além de protegerem as alvenarias contra a chuva e a umidade, ajudam no acabamento estético de uma construção, assinale a opção correta.

• A. O emboço deve ter uma espessura média de 0,5 cm, pois, com uma espessura exagerada, além de se ter um gasto inútil de argamassa, corre-se o risco de a massa se desprender depois de seca.
• B. O revestimento mais utilizado é o de argamassa feito com três componentes: brita fina, areia e cal, por ser considerado o mais econômico e de mais fácil execução.
• C. O revestimento deve ser aplicado na alvenaria em três camadas, na seguinte ordem: primeiramente, o emboço; depois, o reboco; e, finalmente, o chapisco, que pode ser grosso ou fino.
• D. O emboço cria uma superfície áspera entre a alvenaria e a massa grossa do reboco, a fim de melhorar a aderência desta.
• E. Existem casos de alvenaria com tijolos ou blocos aparentes, escolhidos para se obter um efeito estético desejado pelo projeto, ou mesmo para baratear os custos da obra.
