Questões sobre CAD/AutoCAD

AutoCAD é um software do tipo CAD (computer aided design — desenho auxiliado por computador) utilizado principalmente como suporte para a elaboração de peças de desenho técnico em duas dimensões (2D) e para a criação de modelos tridimensionais (3D). Acerca do AutoCAD, assinale a opção correta.

• A. Os LAYERS, camadas de um desenho independentes entre si, agrupam os elementos do desenho conforme o padrão estabelecido pelo AutoCAD
• B. O comando ARRAY cria múltiplas cópias de um objeto conforme um padrão determinado.
• C. O comando SPLINE cria linhas infinitas em um ou dois sentidos.
• D. O comando TRIM permite estender entidades até um limite previamente estabelecido.
• E. Quando do uso do comando DIVIDE, é necessário informar a dimensão dos segmentos que dividirão a entidade selecionada.

Considere as figuras abaixo.

No programa AutoCAD, versão posterior a 2012, são comandos necessários à execução da Figura 2, a partir dos elementos propostos na Figura 1:

• A. Array, clicar no objeto a ser multiplicado, clicar na curva ou caminho, selecionar Polar, selecionar Tangent e No, configurar Items e distância valor 250, número de Items 7.
• B. Array, clicar no objeto a ser multiplicado, selecionar Rectangular, clicar na curva ou caminho, selecionar Associative sim, configurar Items e configurar distância valor 8, número de Items 250.
• C. Array, clicar no objeto a ser multiplicado, selecionar Path, clicar na curva ou caminho, selecionar Align Items e No, configurar Items e distância valor 250, número de Items 8.
• D. Array, clicar na curva ou caminho, selecionar Path, clicar no objeto a ser multiplicado, selecionar Align Items e Yes, configurar Items e distância valor 250, número de Items 9.
• E. Copy, clicar no objeto a ser multiplicado, selecionar Polar, clicar na curva ou caminho, selecionar Direction e No, configurar Items e distância valor 250, número de Items 8.

No AutoCAD, para exibir a espessura das linhas no monitor, de acordo com o valor definido para a plotagem, é necessário que

• A. o Layout 1 esteja selecionado na Guia Home.
• B. o ícone Show/Hide Lineweight esteja selecionado na Barra de Status.
• C. a janela Define Window esteja selecionada como Current.
• D. a janela View Manager esteja selecionada na Barra de Status.
• E. o ícone Plot Style Table Editor esteja selecionado na Barra Page Setup.

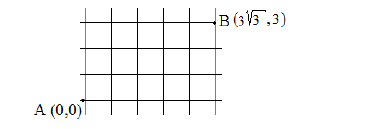

A figura abaixo apresenta uma tela em ambiente de trabalho do AutoCAD com o sistema de coordenadas cartesiano orientado trigonometricamente.

Para traçar uma linha do ponto A ao ponto B, deve-se digitar os seguintes comandos:

• A. Line; 0,0 e @6<30º
• B.
• C.
• D.
• E.

Relacione os recursos disponíveis no AUTOCAD para desenho aos seus respectivos comandos.

1. Permite apagar parcialmente um objeto, ou grupo de objetos, considerando na operação uma ou várias linhas de fronteira.

2. Permite definir linhas paralelas no início da realização de desenhos.

3. Permite deslocar uma porção de uma figura, preservando as ligações entre as partes não selecionadas.

( ) STRETCH.

( ) OFFSET.

( ) TRIM.

Assinale a opção que indica a relação correta de cima para baixo.

• A. 1 – 3 – 2
• B. 3 – 1 – 2
• C. 3 – 2 – 1
• D. 2 – 1 – 3
• E. 2 – 3 – 1

Analise as seguintes afirmativas a respeito do comando EXPLODE no AutoCAD 2012:

I. Os objetos, ao serem explodidos, podem mudar de localização, porém a cor ou o tipo de linha não se modificam.

II. Hachuras explodidas são convertidas em várias linhas e pontos, o que faz aumentar o tamanho do arquivo.

III. Explodir cotas é um procedimento recomendável, pois agiliza o processo de revisão.

Está correto o que consta APENAS em

• A. I e III.
• B. I e II.
• C. II.
• D. I e II.
• E. III.

Considere as afirmativas a seguir sobre o comando XREF (Referência Externa) do programa AutoCAD:

I. A referência externa é um recurso do Auto- CAD que permite a criação de arquivos-base que poderão ser utilizados em diversos arquivos do Projeto.

II. Quando um desenho é inserido como um XREF, ele mantém o vínculo com o arquivo de origem e é atualizado sempre que o desenho original for alterado.

III. A utilização de XREFs aumenta consideravelmente o tamanho dos arquivos em que eles são inseridos. IV. O XREF inserido em um desenho aparece como um objeto único, como um bloco. Porém, diferente de um bloco, um XREF não pode ser explodido.

Pode-se afirmar que:

• A. II e IV são falsas.
• B. II e III são verdadeiras.
• C. III e IV são falsas.
• D. I, II, III e IV são verdadeiras.
• E. I, II e IV são verdadeiras.

Ao se desenvolver um desenho de Arquitetura no model space do programa AutoCAD, foi definida a altura de 1.0 para todos os textos do desenho. No paper space, desenhou-se uma prancha e nela foi aberta uma viewport onde o desenho foi representado na escala 1/100. Caso se quisesse representar esse desenho na escala 1/50, nessa mesma prancha, mantendo a proporção entre os elementos do desenho, a altura dos textos:

• A. deveria ser alterada para 2.0 no paper space.
• B. deveria ser alterada para 0.5 no paper space.
• C. deveria ser alterada para 0.5 no model space.
• D. deveria ser alterada para 2.0 no model space.
• E. não precisaria ser alterada.

Todo objeto criado no AutoCAD pode ser precisamente unido a outro por um ponto específico, determinado pelo usuário e preestabelecido pelo AutoCAD. Para que isso ocorra, é necessário estar configurada e ativada a opção:

• A. Snap.
• B. Object Snap.
• C. Grid.
• D. UCS.
• E. Ortho.

Em um desenho em AutoCad™ 14, pontos significativos, como intersecções entre entidades, centros de arcos e circunferências e extremidades de linhas e outros, podem ser selecionados no menu

• A. draw.
• B. edit.
• C. object snap.
• D. reference.
• E. settings.
