Questões sobre CAD/AutoCAD

O comando do AutoCAD que permite esticar, encolher ou mover partes selecionadas de um grupo de objetos chama-se:

• A. Extend.
• B. Stretch.
• C. Lengthen.
• D. Move.
• E. Array.

Com relação ao trabalho com o AutoCad™ 14, é correto afirmar:

• A. trata-se da última versão do programa, que apresentava opção de rodar diretamente em ambiente DOS.
• B. podem ser criados atalhos por teclas ou combinação de teclas para acesso rápido a comandos.
• C. foi incorporado o conjunto de instrumentos BIM, que permite a automatização de especificações e quantitativos de obra.
• D. o desenho se integra a bibliotecas disponibilizadas em nuvem, com atualização automática.
• E. as cotas de dimensionamento de uma entidade não eram ainda atualizadas quando se editava essa entidade.

Com relação a representações, métodos e técnicas de desenho, julgue os itens a seguir. O mais básico dos auxiliares de desenho, o Snap, faz a tela do AutoCad parecer um papel milimetrado, podendo-se ajustar o tamanho do Snap e o espaçamento das suas principais linhas simulando-se vários tipos de papel milimetrado.

• C. Certo
• E. Errado

No programa AutoCAD, uma das maneiras possíveis para se calcular a área de um pentágono composto por elementos individuais feitos pelo comando LINE, é acionar o comando

• A. BOUNDARY, clicar em qualquer ponto no interior da figura, confirmar, e então acionar o comando AREA, selecionar a nova figura recém-criada e confirmar.
• B. PEDIT, usar a opção CLOSE, confirmar, e então acionar o comando AREA e confirmar.
• C. FRAME, colocar na opção 1, confirmar, e então acionar o comando AREA, clicar em qualquer ponto no interior da figura e confirmar.
• D. AREA, acionar a opção OBJECT, clicar na figura e confirmar.
• E. POLYGON, digitar o número de lados (5), confirmar, e então acionar o comando AREA, clicar na figura e confirmar.

No Programa AutoCAD, versão 2008, o comando “MOVE ” tem como função:

• A. rotacionar objetos;
• B. fazer desenhos simétricos;
• C. definir o início e o fim de linhas;
• D. deslocar objetos;
• E. movimentar e copiar objetos.

Com relação ao comando “MAK BLOCK”, empregado para criar um bloco no programa AutoCAD, versão 2008, é correto afirmar que:

I. O uso de blocos deixa muito mais lenta a execução de um desenho.

II. O tamanho do arquivo, no qual será salvo pode ficar muito menor caso sejam usados blocos.

III. Não há necessidade de haver um desenho já pronto para poder transformá-lo em bloco.

Está correto o que se afirma em:

• A. somente I;
• B. somente II;
• C. somente III;
• D. somente II e III;
• E. I, II e III.

No Autocad, a opção FILLET num retângulo:

• A. arredonda todos os cantos, definindo um raio.
• B. chanfra todos os cantos do retângulo com medidas definidas.
• C. cria um retângulo elevado a uma medida ao plano 0 (zero) 3D.
• D. especifica uma “extrusão” do retângulo em 3D.

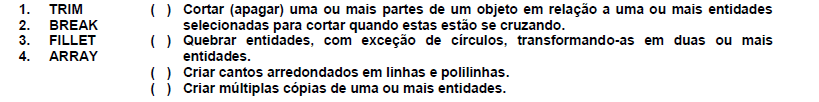

AutoCAD é um software do tipo CAD (Computer Aided Design) utilizado principalmente para a elaboração de peças de desenho técnico em duas dimensões (2D) e para criação de modelos tridimensionais (3D). É amplamente utilizado em arquitetura, design de interiores, engenharia mecânica e em vários outros ramos da indústria. Numere a coluna da direita com base nos comandos de AutoCAD apresentados na coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A. 3 – 4 – 2 – 1.
• B. 1 – 3 – 2 – 4.
• C. 2– 3 – 1 – 4.
• D. 4 – 2 – 1 – 3.

Para que se possa hachurar um trecho de desenho em AutoCad^TM, é necessário que

• A. seja previamente criado um polígono fechado com a área a ser hachurada, que deve ser uma polyline fechada ou criada pelo comando polygon.
• B. os limites da hachura sejam coplanares e estejam no mesmo layer.
• C. os limites da hachura estejam no mesmo plano horizontal e no mesmo layer.
• D. seja previamente criado um polígono com a área a ser hachurada e este esteja no plano horizontal ou vertical.
• E. os limites da área a ser hachurada estejam fechados.

A respeito do desenho técnico, dos programas CAD e de suas aplicações práticas, assinale a opção correta.

• A. Os polígonos fechados podem ser transformados em faces por renderização, por meio da técnica de bitmaps.
• B. Por serem os programas CAD vetoriais em três dimensões, o resultado do traçado de uma planta-baixa, por exemplo, não é, a rigor, um desenho, mas um aramado tridimensional em um único plano (coordenadas de altura iguais a zero).
• C. A função primordial dos programas CAD é a de gerar modelos 3-D que permitam obter automaticamente as vistas ortográficas do desenho técnico.
• D. Com a utilização dos recursos de espessura de linha, é possível diferenciar, claramente, na tela do computador, as linhas de contorno, as linhas de construção as auxiliares e de cota do desenho técnico.
• E. O recurso de desenho de círculos por quatro pontos permite o traçado de quadrados de arestas tangentes com a máxima precisão.
