Questões sobre CAD/AutoCAD

Acerca do programa gráfico AutoCAD como instrumento de desenho de projeto, julgue os itens seguintes, considerando as versões em língua inglesa mais recentes desse software.

Acionado pela tecla  o comando ORTHO permite desenhar exclusivamente na horizontal ou na vertical, podendo mover ou copiar objetos com restrição de movimentos.

• C. Certo
• E. Errado

Acerca do programa gráfico AutoCAD como instrumento de desenho de projeto, julgue os itens seguintes, considerando as versões em língua inglesa mais recentes desse software.

Pelo padrão AutoCAD, os objetos são mostrados na tela à medida que vão sendo criados ou editados. O comando DRAWORDER muda a ordem de exibição dos objetos, movendo-os para frente ou para trás.

• C. Certo
• E. Errado

Com relação aos programas CAD — computer aided design —, julgue os itens a seguir.

É possível criar elementos digitais novos a partir da cópia de elementos preexistentes, sem que se perca informação durante este processo.

• C. Certo
• E. Errado

Com relação aos programas CAD — computer aided design —, julgue os itens a seguir.

Em uma operação de cópia, não necessariamente está incluída uma operação de translação.

• C. Certo
• E. Errado

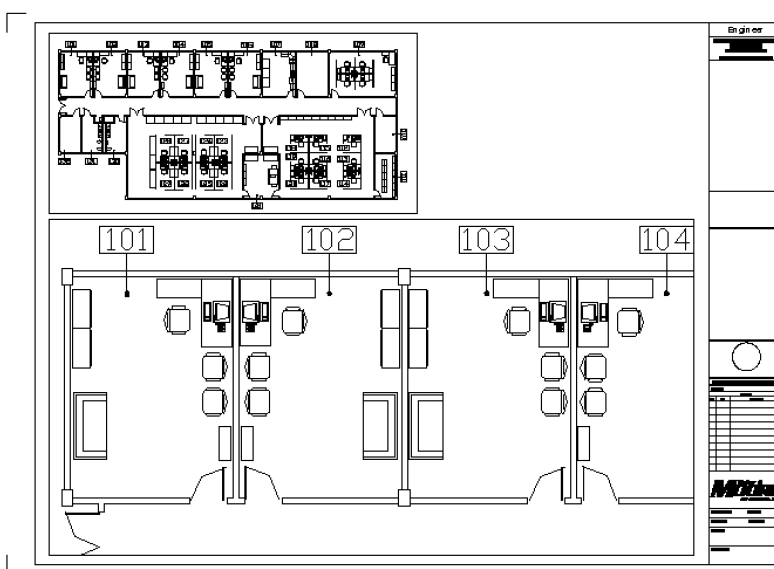

Considerando o software AutoCAD, um dos programas CAD mais difundidos no Brasil e no mundo, e observando o desenho acima, que representa uma prancha A3 impressa, julgue os itens a subseqüentes.

Há duas opções no referido programa com as quais se pode preparar a prancha acima para impressão — Model Space e Paper Space (ou Layout) —, sendo que a primeira não exige que parte do desenho perca suas dimensões originais ao ser ampliado.

• C. Certo
• E. Errado

Considerando o software AutoCAD, um dos programas CAD mais difundidos no Brasil e no mundo, e observando o desenho acima, que representa uma prancha A3 impressa, julgue os itens a subseqüentes.

As alturas de texto, na parte ampliada da ilustração, não estão corretamente configuradas, pois estão grandes demais. Para corrigir esse problema, basta reimprimir a prancha, utilizando menor escala de impressão.

• C. Certo
• E. Errado

Considerando o software AutoCAD, um dos programas CAD mais difundidos no Brasil e no mundo, e observando o desenho acima, que representa uma prancha A3 impressa, julgue os itens a subseqüentes.

A obtenção da sala 103 a partir da sala 102 foi possibilitada principalmente por meio dos comandos Copy e Rotate.

• C. Certo
• E. Errado

Além dos programas CAD, há uma variedade de programas, bem como de equipamentos, que são úteis ao processo de projetação. Sobre o uso da informática na arquitetura, julgue os seguintes itens.

Se as curvas de nível de um terreno estiverem disponíveis apenas em papel, é possível passá-las para o meio digital, por meio da utilização de um escâner, e transformar as linhas e curvas resultantes da imagem escaneada em pontos com o auxílio de um programa que permita vetorização.

• C. Certo
• E. Errado

Além dos programas CAD, há uma variedade de programas, bem como de equipamentos, que são úteis ao processo de projetação. Sobre o uso da informática na arquitetura, julgue os seguintes itens.

Comandos como o Pan e o Zoom são fundamentais para o trabalho em meio digital e são considerados comandos de visualização.

• C. Certo
• E. Errado

Com relação ao uso do CAD (computer aided design) na arquitetura, julgue os itens que se seguem.

Independentemente da unidade de medida que se adote em um desenho — metros, centímetros, milímetros, polegadas etc. — sempre será possível a impressão em qualquer escala.

• C. Certo
• E. Errado
