Questões sobre CAD/AutoCAD

O AutoCAD possui muitos comandos auxiliares do desenho. No que se refere a esses comandos e suas aplicações, julgue os itens a seguir.

As entidades de desenho podem ser movidas por meio dos seus pontos de controle. O deslocamento desses pontos pode ser gerado pelo movimento do cursor do mouse ou pela entrada de coordenadas polares na linha de comando.

• C. Certo
• E. Errado

Considere que uma empresa de topografia tenha feito um levantamento muito detalhado de uma área para que um arquiteto pudesse aproveitar ao máximo os desníveis do terreno. De posse dos dados planialtimétricos, os desenhistas foram capazes de traçar perfis em muitas e diferentes direções. Cada seqüência de pontos pertencentes a um plano vertical foi lançada no AutoCAD para traçar o perfil. A respeito dessa situação, julgue os itens subseqüentes.

Para se obter curvas suaves com o lançamento das seqüências de pontos, é correto o uso do comando Spline. No entanto, depois de aplicado, o comando Spline não permite alterações na precisão da curva.

• C. Certo
• E. Errado

Considere que uma empresa de topografia tenha feito um levantamento muito detalhado de uma área para que um arquiteto pudesse aproveitar ao máximo os desníveis do terreno. De posse dos dados planialtimétricos, os desenhistas foram capazes de traçar perfis em muitas e diferentes direções. Cada seqüência de pontos pertencentes a um plano vertical foi lançada no AutoCAD para traçar o perfil. A respeito dessa situação, julgue os itens subseqüentes.

Considere que entre os dados fornecidos para o arquiteto estava a área do terreno. Utilizando o AutoCAD essa área pode ser obtida aplicando-se o comando Area = Poli na poligonal do levantamento planimétrico.

• C. Certo
• E. Errado

A maioria dos programas CAD usa a tela do monitor como uma metáfora da folha de papel na qual os eixos X e Y estão posicionados na horizontal e na vertical, respectivamente. As plantas baixas dos projetos de arquitetura são desenhadas nesse referencial, resultando, portanto, que algumas medidas de piso são lançadas na direção do eixo Y. As alturas — caso sejam elevadas paredes em 3D a partir da planta baixa — resultam na direção do eixo Z, em uma flagrante inversão do sistema cartesiano do mundo real. Acerca dos sistemas de coordenadas no AutoCAD, julgue os itens a seguir.

O comando UCS (User Coordinate System) é usado para mudar de posição o sistema de coordenadas, criando novos planos de construção nos quais as entidades de desenho vão residir.

• C. Certo
• E. Errado

A maioria dos programas CAD usa a tela do monitor como uma metáfora da folha de papel na qual os eixos X e Y estão posicionados na horizontal e na vertical, respectivamente. As plantas baixas dos projetos de arquitetura são desenhadas nesse referencial, resultando, portanto, que algumas medidas de piso são lançadas na direção do eixo Y. As alturas — caso sejam elevadas paredes em 3D a partir da planta baixa — resultam na direção do eixo Z, em uma flagrante inversão do sistema cartesiano do mundo real. Acerca dos sistemas de coordenadas no AutoCAD, julgue os itens a seguir.

O WCS (World Coordinate System) é o sistema coordenado padrão do AutoCAD. É o referencial cartesiano inicial que, mesmo havendo um UCS ativo, pode ser acessado a qualquer momento por meio do comando WCS

• C. Certo
• E. Errado

Atualmente, os arquitetos utilizam a informática como auxílio na área de desenho gráfico, facilitando assim sua produção e desempenho profissional. Considerando o aplicativo AutoCAD, julgue os itens a seguir.

O comando Purge permite a eliminação de blocos, layers, tipos de linhas, shapes e estilos de plotagens, desde que eles não estejam sendo usados no desenho em elaboração e não tenham a mesma cor de linha do layer ativado.

• C. Certo
• E. Errado

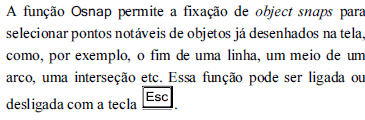

Atualmente, os arquitetos utilizam a informática como auxílio na área de desenho gráfico, facilitando assim sua produção e desempenho profissional. Considerando o aplicativo AutoCAD, julgue os itens a seguir.

• C. Certo
• E. Errado

Atualmente, os arquitetos utilizam a informática como auxílio na área de desenho gráfico, facilitando assim sua produção e desempenho profissional. Considerando o aplicativo AutoCAD, julgue os itens a seguir.

O comando Divide permite que sejam desenhados pontos ou blocos sobre um objeto, em espaços regulares e predefinidos. O comando não quebra o objeto em vários pedaços, mas apenas o divide com pontos ou blocos.

• C. Certo
• E. Errado

O AutoCAD é um dos programas CAD mais utilizados na prática em serviços de arquitetura. Considerando as figuras acima, que apresentam alguns ícones presentes nesse programa, é correto afirmar que o ícone da figura

A permite ao usuário criar um novo arquivo e dar-lhe um nome específico.

• C. Certo
• E. Errado

O AutoCAD é um dos programas CAD mais utilizados na prática em serviços de arquitetura. Considerando as figuras acima, que apresentam alguns ícones presentes nesse programa, é correto afirmar que o ícone da figura

B permite ao usuário apagar uma linha recém-traçada na tela.

• C. Certo
• E. Errado
