Questões sobre CAD/AutoCAD

O comando que permite cortar o excedente de um objeto até os limites definidos por outros objetos no AutoCAD é o:

• A.

  extend.

• B.

  shift

• C.

  array

• D.

  trim

• E.

  distance

No AutoCAD, para que seja visualizado no “paper space” o que foi desenhado no “model space”, deve-se criar uma janela chamada:

• A.

  space view.

• B.

  viewport

• C.

  intoview.

• D.

  viewlook

• E.

  zoomview.

O AutoCAD permite que se configure o ambiente interno de trabalho à maneira de cada usuário. Considere os seguintes recursos do grupo Selection Modes da caixa de diálogo Options:

I. Object Grouping permite que se selecione grupos como simples objetos.

II. Use Shift to Add permite que se utilize o método padrão GUI de manter abaixada a tecla Shift para selecionar múltiplos objetos.

III. Implied Windowing faz com que se inicie automaticamente uma janela ou uma janela cruzada se nenhum objeto for selecionado no prompt Select objects.

IV. Associative Hatch permite que se selecione simultaneamente um padrão de hachuras e seu contorno associado com uma única escolha.

É correto o que consta em

• A.

  III, apenas.

• B.

  I e II, apenas.

• C.

  I, II e III, apenas.

• D.

  II e IV, apenas.

• E.

  I, II, III e IV.

No AutoCAD, a ferramenta Quick Select oferece um rápido caminho para localizar objetos baseados em suas propriedades. Das opções da caixa de diálogo Quick Select, a que permite que se limite os filtros para especificar tipos de objetos é:

• A.

  Apply to.

• B.

  Object Type.

• C.

  Properties.

• D.

  Operator.

• E.

  Value.

No AutoCAD, Polilinhas podem se parecer com uma série de segmentos mas atuam como um único objeto que pode ser editado de vários modos. Das opções do comando Pedit, a que faz com que a Polilinha seja suavizada por meio de uma série de arcos que passam pelos pontos dados é:

• A.

  Ltype Gen.

• B.

  Spline/Decurve.

• C.

  Fit.

• D.

  Edit Vertex.

• E.

  Smooth.

Julgue os itens seguintes, acerca de desenho em AutoCAD.

Embora o comando Extend trabalhe exatamente da mesma forma que o comando Trim, os resultados de cada um dos comandos são opostos.

• C. Certo
• E. Errado

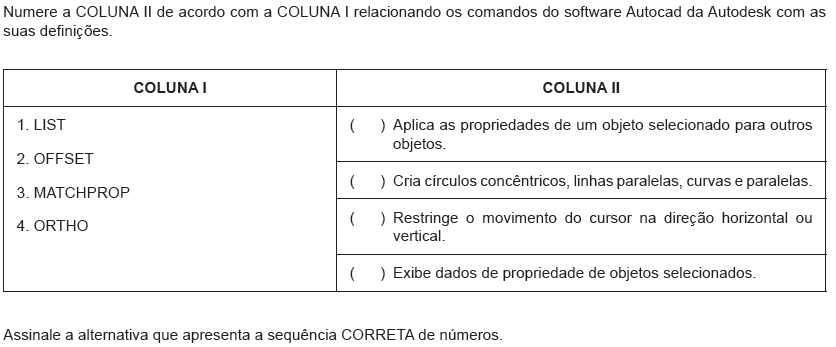

• A.

  ( 3 ), ( 2 ), ( 4 ), ( 1 ).

• B.

  ( 1 ), ( 4 ), ( 2 ), ( 3 ).

• C.

  ( 3 ), ( 4 ), ( 2 ), ( 1 ).

• D.

  ( 1 ), ( 2 ), ( 4 ), ( 3 ).

Levando em consideração aspectos de projeto e representação gráfica de arquitetura, julgue os itens de 56 a 59.

É possível importar um arquivo de desenho do AutoCAD para o Corel Draw em formato EPS (encapsulated postscript), ainda que não seja possível trabalhar com este mesmo formato EPS no Photoshop, pois tal programa não opera com arquivos vetoriais.

• C. Certo
• E. Errado

O AutoCAD disponibiliza vários recursos para facilitar a execução de seus comandos. Considere as seguintes opções Osnap:

I. Parallel duplica a entidade escolhida no lado determinado.

II. From seleciona um ponto que esteja alinhado com uma extensão imaginária de uma reta.

III. None desativa temporariamente Osnaps em execução.

IV. Quick sacrificando exatidão, aumenta a velocidade com que o AutoCAD seleciona a geometria.

É correto o que consta em

• A.

  III, apenas.

• B.

  I, II, III e IV.

• C.

  I, II e III, apenas.

• D.

  II e IV, apenas.

• E.

  III e IV, apenas.

O AutoCAD permite que se determine como as escalas de tipos de linhas são aplicadas nas vistas do modo Paper Space. Por exemplo, é possível forçar as janelas de visualização a mostrarem os tipos de linha exatamente como eles aparecem no modo Model Space. A variável de sistema que controla essa característica é:

• A.

  Psltscale.

• B.

  Ltscale.

• C.

  Linetype.

• D.

  Celtscale.

• E.

  Viewers.
