Questões sobre CAD/AutoCAD

A ABNT define as espessuras diferentes das linhas que são usadas em projetos executivos. No AutoCAD, as propriedades das linhas que vão servir de base para definição das espessuras, são representadas por

• A.

  eixos.

• B.

  escalas.

• C.

  cores.

• D.

  textos.

• E.

  ângulos.

Sobre o comando OFFSET do AutoCAD, é correto afirmar que

• A.

  espelha entidades existentes no desenho, apagando ou não as entidades originais.

• B.

  efetua múltiplas cópias de um objeto em padrão retangular ou polar.

• C.

  move uma ou mais entidades selecionadas para novas posições.

• D.

  cria cópias paralelas de entidades existentes no desenho com distância definida.

• E.

  altera a orientação de objetos existentes, rotacionando-os em torno de um ponto base.

O AutoCAD tem modos diferentes para criar e preparar os desenhos para plotagem: o MODEL SPACE, utilizado para criar o desenho e o PAPER SPACE. Marque a alternativa correta relacionada ao PAPER SPACE:

• A.

  As pranchas sempre estarão no formato A0.

• B.

  Os desenhos podem ser organizados em escalas diferentes em uma mesma prancha.

• C.

  Os textos e as legendas se ajustam automaticamente à escala dos desenhos.

• D.

  A prancha sempre se apresenta na escala 1:50.

• E.

  As características das linhas se ajustam automaticamente à escala dos desenhos.

Sobre a ferramenta BLOCKS (blocos), é correto afirmar que o comando

• A.

  ARRAY altera a orientação dos blocos criados, rotacionando-os em torno de um ponto base.

• B.

  BREAK é usado para desmembrar um bloco em seus componentes.

• C.

  INSERT BLOCK insere blocos no desenho apenas na posição e na escala em que foram criados.

• D.

  BLOCK converte um grupo de entidades selecionadas em uma única entidade.

• E.

  EXPLODE permite decompor LINES e POLYLINES em suas entidades originais, mas não pode ser aplicado aos blocos.

Sobre o comando ORTHO, é correto afirmar que

• A.

  permite definir de uma só vez os parâmetros de várias ferramentas.

• B.

  permite controlar o modo “ortogonal” para desenhar.

• C.

  altera o modo de apresentação do contador de coordenadas.

• D.

  controla a apresentação de uma grade de pontos de alinhamento no desenho.

• E.

  atribui movimento ao cursor para facilitar um posicionamento preciso.

Sobre o comando de visualização ZOOM, é correto afirmar que

• A.

  ZOOM OUT mostra o desenho por uma janela indicada pelos pontos de sua diagonal.

• B.

  ZOOM é usado para aproximação e afastamento do desenho sem mudar seu tamanho real.

• C.

  ZOOM PREVIUS permite movimentar a janela de visualização em qualquer direção.

• D.

  ZOOM EXTENDS amplia a imagem em duas vezes.

• E.

  ZOOM SCALE exibe a área total do desenho.

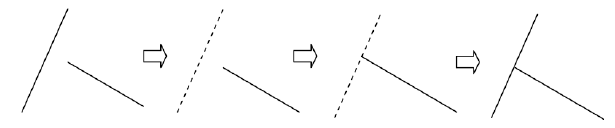

Analisando a figura, é correto afirmar que foi utilizado o comando

• A.

  FILLET.

• B.

  COPY.

• C.

  EXTEND.

• D.

  TRIM.

• E.

  OFFSET.

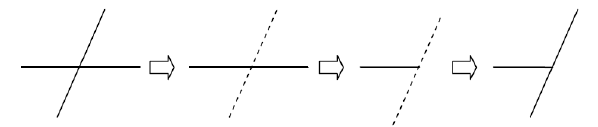

Analisando a figura, é correto afirmar que foi utilizado o comando

• A.

  FILLET.

• B.

  COPY.

• C.

  EXTEND.

• D.

  TRIM.

• E.

  OFFSET.

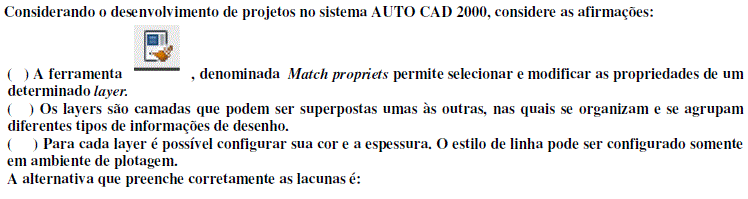

• A.

  V, V, V.

• B.

  F, V, V.

• C.

  F, V, F.

• D.

  V, V, F.

Qual o comando mais adequado para deixar um arquivo de AutoCAD mais “leve”, sem que se percam as informações existentes?

• A.

  divide (dividir)

• B.

  export (exportar)

• C.

  offset (copiar)

• D.

  purge (eliminar)

• E.

  trim (aparar)
