Questões sobre Desenho técnico

A respeito da aplicação dos estudos topográficos à arquitetura e ao urbanismo, julgue os itens de 94 a 99.

Se, em um projeto paisagístico desenhado na escala de 1/50, a altura de um prédio for de 20 cm, a verdadeira altura será de 10 metros.

• C. Certo
• E. Errado

No que tange às normas de desenho e representação, julgue os itens subsecutivos.

A indicação da linha de cota é realizada por setas ou traços.

• C. Certo
• E. Errado

No que tange às normas de desenho e representação, julgue os itens subsecutivos.

A escala X:3 é utilizada para a redução dos desenhos.

• C. Certo
• E. Errado

No que tange às normas de desenho e representação, julgue os itens subsecutivos.

A reta tracejada estreita é utilizada em contornos e em arestas visíveis.

• C. Certo
• E. Errado

Julgue os itens seguintes, acerca de desenho em AutoCAD.

Cotas do tipo linear medem distâncias nas direções vertical e horizontal e nos ângulos de 45º e 60

• C. Certo
• E. Errado

Um desenhista representou a planta baixa deste desenho numa folha de papel A0 na escala 1:50. Quais as dimensões deste desenho na folha?

• A.

  5,30 x 4,30cm.

• B.

  10,60 x 8,60cm.

• C.

  2,65 x 2,15m.

• D.

  2,65 x 2,15cm.

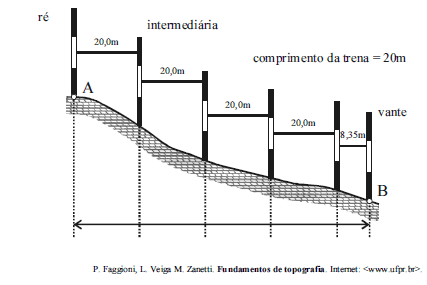

A figura acima apresenta o corte esquemático de um terreno em que está sendo feito levantamento topográfico por três profissionais. Considere que, nessa figura, a distância horizontal (DH) entre os pontos A e B seja dada pela equação DH = (4 × 20) + 8.35 e que a diferença de nível — a distância vertical entre A e B — seja de 30 m. A respeito dessas informações, de aspectos referentes a topografia e de temas correlatos, julgue os itens subsequentes.

A partir do levantamento topográfico feito por meio de estacas e balizas, são assinalados pontos no terreno com cotas conhecidas. A linha que liga os referidos pontos é denominada curva de nível.

• C. Certo
• E. Errado

A figura acima apresenta o corte esquemático de um terreno em que está sendo feito levantamento topográfico por três profissionais. Considere que, nessa figura, a distância horizontal (DH) entre os pontos A e B seja dada pela equação DH = (4 × 20) + 8.35 e que a diferença de nível — a distância vertical entre A e B — seja de 30 m. A respeito dessas informações, de aspectos referentes a topografia e de temas correlatos, julgue os itens subsequentes.

A equidistância das curvas de nível está definida pela posição das estacas apresentadas e depende diretamente das hastes e da trena empregada na triangulação dos pontos.

• C. Certo
• E. Errado

De acordo com a Norma NBR 6492/94, que fixa as condições exigíveis, para representação gráfica de projetos de arquitetura,

• A.

  a planta de situação representa a edificação no nível do piso térreo, conforme a implantação definida pelo partido arquitetônico. Deve conter obrigatoriamente as informações específicas acerca do programa, além das informações completas sobre localização do terreno.

• B.

  a planta de locação compreende o projeto de arquitetura como um todo, incluindo os movimentos de terra e arruamento, não sendo necessário, entretanto, conter as informações dos projetos complementares, tais como redes hidráulica, elétrica e de drenagem.

• C.

  as plantas de edificação correspondem à vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso de referência. A altura desse plano pode ser variável para cada projeto de maneira a representar todos os elementos considerados necessários.

• D.

  os cortes correspondem ao plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal. Os cortes devem ser dispostos de forma que o desenho mostre todos os detalhes construtivos, não sendo admitidos deslocamentos do plano secante.

• E.

  os detalhes e ampliações correspondem à representação gráfica dos pormenores necessários, em escala adequada. Para um perfeito entendimento do projeto e para possibilitar a sua correta execução devem ter indicação sequencial obrigatória nas plantas de todos os andares da edificação.

A partir da análise da imagem é correto afirmar que os elementos representados pelas letras A, B, C são, respectivamente,

• A.

  linhas de cota, dimensão do objeto, linha de chamada.

• B.

  linhas de cota, nível do objeto, linha de chamada.

• C.

  linhas de chamada, nível do objeto, linha cota.

• D.

  linhas de cota, nível do objeto, linha de cota.

• E.

  linhas de chamada, dimensão do objeto, linha de cota.
