Questões sobre Desenho técnico

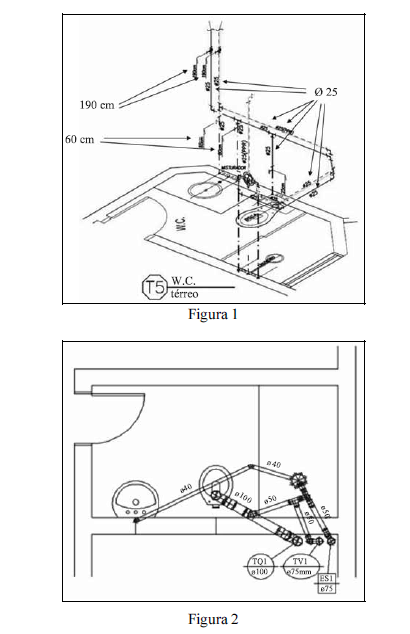

Com referência à leitura e interpretação de projetos de instalações hidrossanitárias e às figuras acima, julgue os seguintes itens.

A figura 1 mostra uma instalação de água quente e outra de água fria, com todos os registros a 0,60 m de altura, saídas para o lavatório a 1,90 m, e todas as curvas e tês com diâmetro de 25 mm.

• C. Certo
• E. Errado

Com referência à leitura e interpretação de projetos de instalações hidrossanitárias e às figuras acima, julgue os seguintes itens.

As imagens mostram uma perspectiva isométrica e a planta baixa de partes do projeto de água de um banheiro.

• C. Certo
• E. Errado

Acerca das definições e normas para desenho técnico arquitetônico, assinale a opção correta.

• A.

  Os cortes são marcados exclusivamente nas plantas baixas.

• B.

  Planta de edificação é uma vista superior do plano secante horizontal, localizado a aproximadamente 1,50 m do piso de referência. A altura desse plano pode ser variável para cada projeto de modo a representar todos os elementos considerados necessários.

• C.

  A planta de situação, que compreende o projeto como um todo, contém, além do projeto de arquitetura, as informações necessárias dos projetos complementares como topografia, arruamento, drenagem e outros.

• D.

  A fachada é a representação gráfica de planos internos ou de elementos da edificação.

• E.

  Corte é o plano secante vertical que divide a edificação no sentido transversal.

• A.



• B.



• C.



• D.



• E.



Em termos práticos, a representação da perspectiva cavaleira ou militar é utilizada a 45.º e dever ser construída a partir do desenho da planta baixa. Nesse sentido, assinale a opção em que a figura em perspectiva correspondente à perspectiva cavaleira.

• A.



• B.



• C.



• D.



• E.



Acerca da relação espaço-homem, julgue os itens que se seguem.

No desenho universal, são estabelecidas normas restritas aos usuários com deficiência física e aos idosos que residem nos grandes centros urbanos.

• C. Certo
• E. Errado

Considerando a figura apresentada acima, bem como os aspectos construtivos de especificação e detalhamento em edifícios, julgue os itens a seguir.

A cotagem das louças e acessórios do cômodo é correta e suficiente para ser encaminhada à obra.

• C. Certo
• E. Errado

Considerando a figura apresentada acima, bem como os aspectos construtivos de especificação e detalhamento em edifícios, julgue os itens a seguir.

Pode-se inferir, com base na figura apresentada, que há um degrau que separa o sanitário dos demais ambientes e, ainda que a dimensão do espelho esteja correta, o degrau em questão não está de acordo com a fórmula de Blondell.

• C. Certo
• E. Errado

• A.

  Na imagem do corrimão, a medida A dimensiona o distanciamento necessário para os dedos.

• B.

  No lance com degraus, mede-se a altura do corrimão traçando-se uma vertical da ponta do degrau até o eixo do corrimão, distância que deve medir entre 1,00 m e 1,20 m.

• C.

  As posições N1 e N4 são armações principais, pois se situam na zona de compressão da estrutura.

• D.

  A posição N3 reforça a escada longitudinalmente com 20 barras.

• E.

  A altura resistente (altura estática) da escada é maior que 20 cm, pois falta incluir a média da altura dos degraus.

Com referência a detalhes e sua representação, especificação e cotagem, julgue o item subsequente.

O detalhe de um marco de porta representado em escala 1:1 integra o projeto básico.

• C. Certo
• E. Errado
