Questões sobre Desenho técnico

A ABNT 6492/1994 define a aplicação e o uso das linhas no desenho arquitetônico. Marque a alternativa correta sobre as linhas de representação.

• A.

  Linhas de eixo: são tracejadas; as espessuras variam de acordo com a escala do desenho.

• B.

  Linhas de projeção: são contínuas; espessura inferior às linhas de contorno.

• C.

  Linhas internas: são tracejadas; a espessura tem o mesmo valor das linhas de contorno.

• D.

  Linhas situadas além do plano do desenho: são linhas traço-ponto; a espessura varia com a escala e a natureza do desenho.

• E.

  Linhas de contorno: são contínuas; a espessura varia com a escala e a natureza do desenho.

Acerca das normas de desenho técnico, julgue os próximos itens.

O estudo de viabilidade do projeto arquitetônico, segundo a NBR 13.532/1995, determina as necessidades e as expectativas sociais, satisfeitas pelo espaço a ser concebido.

• C. Certo
• E. Errado

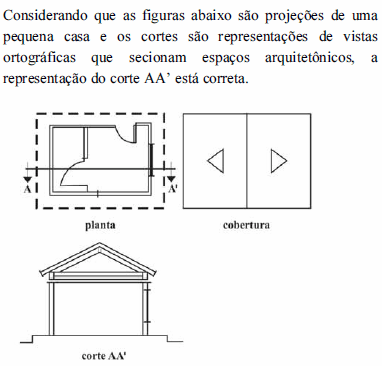

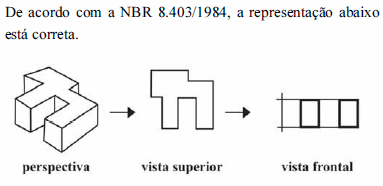

Acerca das normas de desenho técnico, julgue os próximos itens.

• C. Certo
• E. Errado

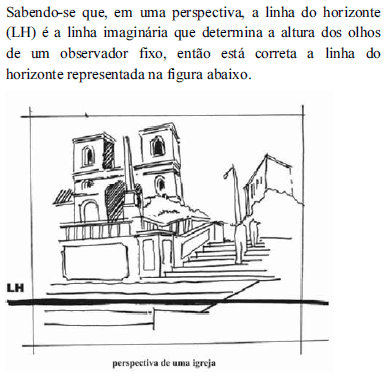

Com relação às projeções geométricas e à perspectiva, julgue os itens que se seguem.

• C. Certo
• E. Errado

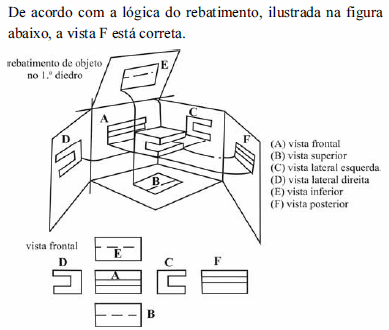

Com relação às projeções geométricas e à perspectiva, julgue os itens que se seguem.

• C. Certo
• E. Errado

Com relação às projeções geométricas e à perspectiva, julgue os itens que se seguem.

• C. Certo
• E. Errado

As vistas em planta baixa, corte e elevação, ortográficas por natureza, são desenhos arquitetônicos fundamentais. A linha de visada, por seu turno, é

• A.

  cônica, direcionando-se a três pontos de fuga.

• B.

  cônica, direcionando-se a um ponto de fuga.

• C.

  paralela, projetando-se em diversos ângulos no plano.

• D.

  paralela e perpendicular ao plano do desenho.

• E.

  cônica, direcionando-se a dois pontos de fuga.

Assinale a opção correta acerca da representação de desenho arquitetônico.

• A.

  Apenas nos cortes arquitetônicos é aconselhável o uso de uma hierarquia de pesos de linhas para expressar a profundidade de um plano.

• B.

  Adotando-se um ponto de vista vertical, as elevações arquitetônicas de edificações são desenhos cônicos de seus exteriores.

• C.

  Adotando-se um ponto de vista horizontal, desenhos cônicos dos exteriores de uma edificação são denominados elevações arquitetônicas.

• D.

  O corte da edificação é a vista horizontal dessa edificação após ela ter sido cortada por um plano horizontal.

• E.

  Considera-se desenho em elevação de uma edificação o corte vertical que passa abaixo do solo e que se situa à frente da edificação.

Quanto aos elementos fundamentais do desenho, podemos afirmar que são:

• A.

  Ponto, reta, círculo e quadrado

• B.

  Ponto, círculo, quadrado e plano

• C.

  Reta, Círculo, Quadrado e Plano

• D.

  Ponto, reta e plano

• E.

  Ponto, reta e diedro

Com relação à circunferência, NÃO podemos afirmar o seguinte:

• A.

  É o lugar geométrico de todos os pontos de um plano que estão localizados a uma mesma distância r de um ponto fixo.

• B.

  Toda reta tangente a uma circunferência é perpendicular ao raio no ponto de tangência.

• C.

  Em uma circunferência, o ângulo central é aquele cujo vértice coincide com o centro da circunferência.

• D.

  Se uma reta s, secante a uma circunferência de centro O, intercepta a circunferência em dois pontos distintos A e a perpendicular à reta s que passa pelo centro O da circunferência, passa também pelo ponto médio da corda AB.

• E.

  é o conjunto de todos os pontos de um plano cuja distância a um ponto fixo O é menor ou igual que uma distância r dada
