Questões sobre Desenho técnico

Uma planta de situação deverá conter como elementos constantes

• A.

  cortes longitudinais e transversais da edificação.

• B.

  plantas baixas dos diversos pavimentos.

• C.

  arruamento e logradouro adjacentes, distância da esquina mais próxima.

• D.

  perspectiva computadorizada da edificação.

• E.

  cálculo estrutural da edificação.

Nos desenhos técnicos, as linhas indicativas de corte e de eixo de simetria, segundo as Normas da ABNT devem ser indicadas com linha(s)

• A.

  grossa e contínua.

• B.

  tracejada.

• C.

  traço – ponto.

• D.

  finas e contínuas.

• E.

  fina tracejada.

Marque a alternativa correta que corresponde, respectivamente, aos símbolos apresentados.

• A.

  Tomada de luz (alta) / tomada de luz na parede (meia altura) / tomada de luz na parede (baixo)

• B.

  Tomada de luz (baixa) / tomada de luz na parede (meia altura) / tomada de luz na parede (alta)

• C.

  Tomada de luz (meia altura) / tomada de luz na parede (alta) / tomada de luz na parede (baixa)

• D.

  Tomada de luz (meia altura) / tomada de luz na parede (baixa) / tomada de luz na parede (alta)

• E.

  Tomada de luz (alta) / tomada de luz na parede (baixa) / tomada de luz na parede (meia altura)

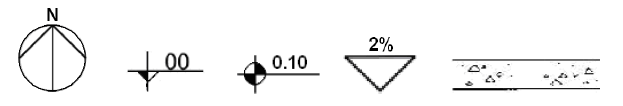

Marque a alternativa correta que corresponde, respectivamente, aos símbolos apresentados.

• A.

  Sentido da rampa / cota de nível em planta / indicação do número da folha / hachuras de concreto em corte / cota de nível em corte

• B.

  Indicação do norte / cota de nível em corte / cota de nível em planta / indicação do número da folha / hachuras de concreto em corte

• C.

  Indicação do norte / cota de nível em corte / cota de nível em planta / inclinação de telhados e rampas / hachuras de mármore

• D.

  Indicação do norte / cota de nível em planta / cota de nível em corte / inclinação de telhados e rampas / hachuras de mármore em corte

• E.

  Indicação do norte / cota de nível em corte / cota de nível em planta / inclinação de telhados em planta / hachuras de concreto em corte

Há princípios básicos para a concepção de um Desenho Universal, com o objetivo de indicar a acessibilidade das edificações, o mobiliário, os espaços e os equipamentos urbanos.

• A.

  equitativo

• B.

  inflexível

• C.

  programado

• D.

  de higienização

• E.

  do solo

Segundo as Normas da ABNT, o projeto deve apresentar um carimbo, também chamado de legenda, que fica localizado no canto inferior esquerdo da folha. São informações que devem constar neste carimbo

• A.

  identificação do responsável pelo projeto e do cliente, nome do projeto, data, escalas.

• B.

  escala dos desenhos, data, inclinação do telhado, medidas do lote, nome do loteamento.

• C.

  lista de materiais, especificações de produtos que serão usados, referências de nível.

• D.

  descrição da revisão, convenções gráficas, desenhos de referência, data.

• E.

  lista de materiais, data, escala, convenções gráficas, nome do loteamento, nome do projeto.

A escala de um desenho é a relação entre as suas dimensões e as dimensões da peça real. Para cada tipo de desenho, existe uma escala adequada a ser empregada. Marque a alternativa correta que mostra a escala adequada ao tipo de planta sugerido.

• A.

  Desenhos de detalhes: 1/200, 1/500

• B.

  Plantas de situação: 1/1000, 1/2000

• C.

  Plantas baixas e corte: 1/1, 2/ 1

• D.

  Plantas de locação: 1/10, 1/20

• E.

  Desenhos de fachadas: 1/1, 2/1

Acerca das normas de desenho técnico, julgue os próximos itens.

Círculos em perspectiva assumem a forma de elipses. Essas formas são observadas não apenas em objetos arquitetônicos, mas também em itens do cotidiano, como garrafas, louças, vasos, moedas e rodas de automóveis.

• C. Certo
• E. Errado

Assinale a alternativa que completa corretamente o quadro apresentado.

• A.

  I 36 II 30 III 1:5

• B.

  I 9 II 30 III 5:1

• C.

  I 18 II 1 III 2:1

• D.

  I 36 II 6 III 1:5

• E.

  I 18 II 6 III 5:1

Acerca das normas de desenho técnico, julgue os próximos itens.

A escala escolhida, para determinado desenho, depende da complexidade do projeto, ou do elemento representado, e da finalidade da representação, porém a escala e o tamanho do elemento não são parâmetros determinantes para a escolha do formato da folha do desenho.

• C. Certo
• E. Errado
