O número mínimo recomendável de espaço livre, ao redor de uma cama, em cm, é:
- A.
90 a 100
- B.
75 a 90
- C.
50 a 60
- D.
60 a 75
- E.
40 a 50
Em relação às rampas, sem prejuízo de outras exigências, é INCORRETO afirmar que:
- A.
a projeção dos corrimãos pode incidir dentro da largura mínima admissível da rampa em até 10 cm de cada lado.
- B.
não havendo paredes laterais, as rampas devem incorporar guias de balizamento com altura mínima (h) de 5 cm.
- C.
a projeção das guias de balizamento deve coincidir com a largura da rampa.
- D.
a inclinação transversal máxima (i) deve ser 5%.
- E.
a inclinação máxima, nas rampas em curva, é de 8,33% (1:12).
No que se refere às normas de desenho técnico, julgue os itens a seguir.
As plantas resultam da articulação entre os cortes verticais nas edificações.
- C. Certo
- E. Errado

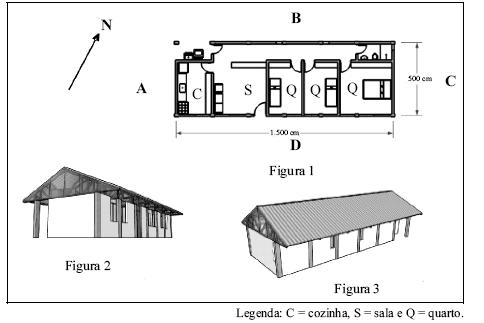

Informações para os itens de 63 a 87
As figuras acima mostram a planta e duas perspectivas de uma casa. Na figura 1, constam as medidas totais de 15,00 m × 5,00 m de eixo-a-eixo das paredes externas. Os beirais têm 1,25 m de eixo da alvenaria à face do balanço e as paredes têm 2,55 m de altura. A figura 2 mostra as fachadas A e D, e a figura 3, as fachadas C e B.
Com base nessas informações, julgue os itens a seguir.
Considerando que os 6 vãos entre pilares são iguais, a construção será lançada a partir de um módulo estrutural de 5,00 m × 2,50 m, medidos também de eixo-a-eixo.
- C. Certo
- E. Errado
Considere a a janela representada abaixo.
Ela é do tipo
- A.
guilhotina.
- B.
projetante.
- C.
pivotante horizontal.
- D.
pivotante vertical.
- E.
correr.

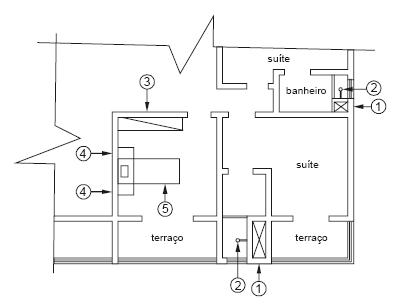

Atenção: Para responder às questões de números 23 e 24, considere a planta do pavimento abaixo.
Os elementos 1 e 2 são, respectivamente,
- A.
ventilações e torneiras.
- B.
shafts e chuveiros.
- C.
caixas de inspeção e registros.
- D.
armários embutidos e chuveiros.
- E.
gaveteiros para roupa suja e torneiras.
Atenção: Para responder às questões de números 23 e 24, considere a planta do pavimento abaixo.
Os elementos 3 , 4 e 5 representam, respectivamente,
- A.
sofá, criado-mudo e cama.
- B.
cama, cadeira e sofá.
- C.
penteadeira, banco e cama.
- D.
armário embutido, criado-mudo e cama.
- E.
E) cama simples, banco e cama dupla.
Observe os símbolos abaixo.
Eles representam, respectivamente,
- A.
interruptor paralelo, interruptor simples e ponto de luz.
- B.
quadro de distribuição, ponto de luz na parede e disjuntor.
- C.
tomada 127V 2P+T média, tomada 127V 2P+T alta e ponto 220V bifásico alto.
- D.
interruptor simples, quadro de distribuição e condutor.
- E.
tomada 127V 2P+T baixa, tomada 127V 2P+T média e ponto 220V bifásico médio.

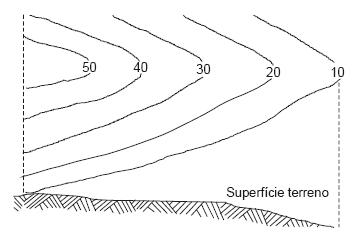

Observe a figura abaixo.
Ela representa:
- A.
elevação.
- B.
depressão.
- C.
espigão.
- D.
garganta.
- E.
vertente.
Considere a convenção topográfica abaixo.
Ela representa:
- A.
via acompanhada de linha telefônica.
- B.
via acompanhada de linha telegráfica.
- C.
estrada de ferro.
- D.
estrada de rodagem dupla.
- E.
túnel de estrada de ferro.
