Questões sobre Desenho técnico

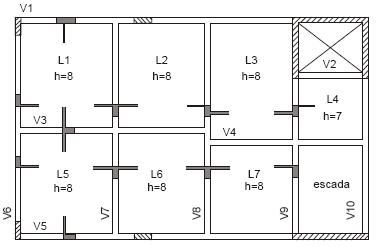

Atenção: Para responder às questões de números 31 e 32 considere a figura que representa uma fôrma de concreto.

Com relação às vigas,

• A.

  V1 é semi-invertida e V3 é normal (direta).

• B.

  V3 é invertida e V5 é normal (direta).

• C.

  V6 e V8 são semi-invertidas.

• D.

  V6 e V8 são normais (diretas).

• E.

  Todas são normais (diretas).

O desenho técnico é dividido em dois grandes grupos:

• A. Ilustrativo e objetivo.
• B. Projetivo e não-projetivo.
• C. Construtivo e de maquinaria.
• D. Demonstrativo e executivo.
• E. Explicativo e executivo.

A execução e a interpretação da linguagem gráfica do desenho técnico exige treinamento específico, porque são utilizadas figuras planas para representar:

• A. Formas espaciais.
• B. Figuras retilíneas
• C. Formas irracionais.
• D. Formas curvilíneas.
• E. Formas bidimensionais.

Em arquitetura, os primeiros desenhos que darão início a viabilização das idéias são desenhos elaborados à mão livre, chamados de:

• A. Plantas.
• B. Esboços.
• C. Gráficos.
• D. Projetos.
• E. Rascunhos.

Veja a frase abaixo.

______________________ são elementos formados a partir de um conjunto de primitivas geométricas e agrupados de maneira especial, formando um só elemento. Após seu desenho, utiliza-se o comando para compilá-lo em um arquivo de desenho. Com o comando ____________________, o _________________ pode ser reutilizado.

Assinale a alternativa que preenche correta e seqüencialmente as lacunas do texto dado.

• A. Blocos ; wblock ; insert ; bloco
• B. Osnaps ; obsnap ; insert ; osnap
• C. Renders ; wblock ; osnap ; bloco
• D. Arrows ; arrow ; arrowfit ; arrow
• E. Routs ; fixrout ; obxfit ; rout

Com base na figura acima, que ilustra uma instalação hidráulica, assinale a opção correta.

• A.

  O número 2 corresponde a um tubo de ½" ou de ¾".

• B. O número 5 corresponde a um registro de pressão.
• C.

  O número 1 corresponde a um higrômetro, aparelho destinado a medir a umidade do ar.

• D.

  O número 6 corresponde a uma virola, aro metálico que tem a mesma função da peça de número 4.

As representações gráficas de um objeto ou edificação são expressas, normalmente, através de vistas ortográficas e perspectivas, além de modelos tridimensionais. Essas tipologias de representação estruturam-se a partir de pontos de vista, ou seja, cabe ao projetista escolher o tipo de representação mais adequado ao fim desejado. As representações gráficas são baseadas por sua vez no conceito de projetividade, que pressupõe a existência de três elementos: o centro de projeção, o objeto a ser representado, e uma superfície ou plano onde se realiza a projeção. Na representação desses objetos, independentemente de seu grau de complexidade, são geralmente utilizados dois tipos de projeção: a projeção cilíndrica ou paralela e a projeção cônica. Sobre esses dois tipos analise as afirmativas abaixo:

1. A representação cônica é o tipo de projeção menos utilizado pelos arquitetos na visualização das soluções de projeto em função da grande distância observada entre essa representação e o resultado final que terá o objeto após a sua execução.

2. As projeções cilíndricas dão origem às perspectivas paralelas, que permitem por sua vez maior rapidez na construção e avaliação de características tridimensionais das propostas.

3. A projeção do tipo paralela considera o observador a uma posição infinita em relação ao objeto e à superfície de projeção.

4. A chamada projeção cilíndrica ortogonal ocorre quando os raios paralelos que partem do observador no âmbito de uma projeção cilíndrica são perpendiculares à superfície de projeção.

Assinale a alternativa correta

• A.

  Apenas uma das quatro afirmativas está correta.

• B.

  Apenas três das quatro afirmativas estão corretas.

• C.

  Apenas duas das quatro afirmativas estão corretas.

• D.

  Duas das quatro afirmativas estão incorretas.

• E.

  As afirmativas 1, 2, 3 e 4 estão corretas

A linguagem visual e, de forma mais abrangente, o uso de meios visuais como auxílio à idéia deve ser considerada como indissociável do processo de desenvolvimento de objetos e construções. Um enfoque importante em relação ao projeto e à representação de edificações na antiguidade é a construção de modelos em escala. Sobre isso são encontradas referências desde a Grécia antiga. Sobre o uso de escalas nos projetos de arquitetura e urbanismo é incorreto afirmar:

• A.

  Na escolha de uma escala deve-se ter em vista o tamanho do objeto a representar, as dimensões da prancha e a clareza do desenho.

• B.

  A escala gráfica tem um papel fundamental nas ampliações e reduções de mapas, pois ela acompanha essa variação na reprodução desse desenho, sendo muito importante sua presença junto à escala numérica.

• C.

  Sendo a escala uma fração, quanto maior for seu denominador, menor será o valor resultante.

• D.

  Como regra: "em termos de relação, as escalas maiores apresentam denominadores menores, enquanto as escalas menores apresentam denominadores maiores".

• E.

  A indicação da escala dispensa a indicação de cotas, seja qual for o estágio de desenvolvimento do projeto arquitetônico.

INSTRUÇÃO: Os desenhos abaixo fazem parte dos estudos de um projeto de edifício residencial. Observe-os atentamente antes de responder as questões 35, 36 e 37.

I magine-se um terreno com área de 391 m2, cujo coeficiente de aproveitamento seja igual a 2,4. Se as áreas de circulação comum não forem computadas, quantas unidades habitacionais, tais como as acima representadas, poderiam ser construídas no referido terreno?

• A.

  11.

• B.

  15.

• C.

  19.

• D.

  23.

Qual das afirmações abaixo é falsa?

• A.

  Embora muitas vezes assim não se faz, o ideal seria que nos arranjos arquitetônicos se localizassem os quartos e salas afastados da rua e as áreas de serviço próximas da rua.

• B.

  Vidro duplo, embora mais caro, pode se justifi car, porque, além de melhorar o isolamento acústico, também melhora o isolamento térmico, gerando economia de energia.

• C.

  O ideal seria projetar as escadas com a altura do espelho igual à largura do patamar, mas por razões estéticas assim não se projeta.

• D.

  Se num projeto arquitetônico se pretende priorizar o conforto, através do uso de recursos naturais, convém usar portas e janelas mais altas e mais estreitas, porque elas ventilam melhor.
