Questões sobre Desenho técnico

Acerca de métodos e técnicas de projeto, julgue os itens a seguir.

Em um desenho técnico que representa um corte, os elementos seccionados são delineados com uma linha de representação mais fina. Os outros elementos do plano de corte não-seccionados são representados por linhas mais grossas.

• C. Certo
• E. Errado

A Associação Brasileira de Normas Técnicas (ABNT), por meio da NB-8, estabelece as regras para o desenho técnico, universalizando sua linguagem. Integram essas normas as hierarquias de traços. Com relação a esse assunto, julgue os itens seguintes.

As linhas de cota e seus valores numéricos devem ser representados com traço fino para não serem confundidas com o desenho.

• C. Certo
• E. Errado

A Associação Brasileira de Normas Técnicas (ABNT), por meio da NB-8, estabelece as regras para o desenho técnico, universalizando sua linguagem. Integram essas normas as hierarquias de traços. Com relação a esse assunto, julgue os itens seguintes.

Nos cortes, a linha de terra deve ser fina, para não ser confundida com uma laje.

• C. Certo
• E. Errado

A Associação Brasileira de Normas Técnicas (ABNT), por meio da NB-8, estabelece as regras para o desenho técnico, universalizando sua linguagem. Integram essas normas as hierarquias de traços. Com relação a esse assunto, julgue os itens seguintes.

Nos cortes, as lajes devem ser destacadas com traço mais grosso, pois representam a estrutura, imutável.

• C. Certo
• E. Errado

A Associação Brasileira de Normas Técnicas (ABNT), por meio da NB-8, estabelece as regras para o desenho técnico, universalizando sua linguagem. Integram essas normas as hierarquias de traços. Com relação a esse assunto, julgue os itens seguintes.

Em planta, as paredes cortadas devem ser representadas com um traço mais grosso que o mobiliário.

• C. Certo
• E. Errado

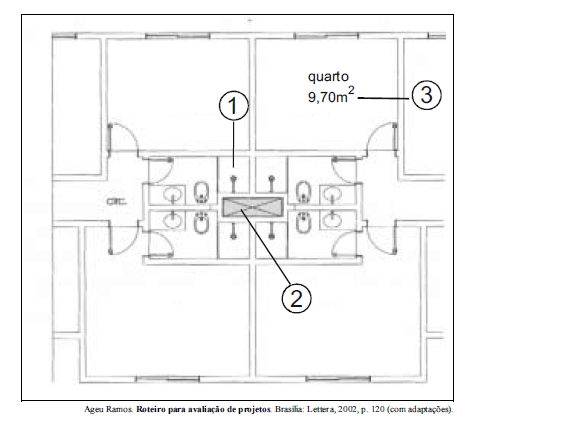

A figura acima identifica três componentes de parte do desenho de arquitetura de uma construção. Com relação às especificações numéricas desse desenho, julgue as associações propostas a seguir.

2 coluna do elevador

• C. Certo
• E. Errado

A Associação Brasileira de Normas Técnicas (ABNT), por meio da NB-8, estabelece as regras para o desenho técnico, universalizando sua linguagem. Integram essas normas as hierarquias de traços. Com relação a esse assunto, julgue os itens seguintes.

A localização do plano de corte, além de ser marcada com traço-e-ponto, deve ser identificada com uma letra.

• C. Certo
• E. Errado

A figura acima identifica três componentes de parte do desenho de arquitetura de uma construção. Com relação às especificações numéricas desse desenho, julgue as associações propostas a seguir.

3 área útil do cômodo

• C. Certo
• E. Errado

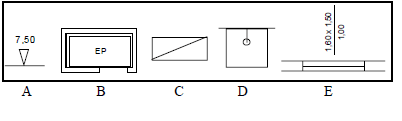

As normas técnicas visam estabelecer procedimentos uniformes e padronizados de projeto e execução de obras e serviços, de forma a serem garantidas a segurança, a operacionalidade e a durabilidade das construções. Considerando as figuras de A a E ao lado, que apresentam convenções padronizadas para desenhos de arquitetura, é correto afirmar que a figura

A mostra representação de uma cota altimétrica referida a um RN geral.

• C. Certo
• E. Errado

As normas técnicas visam estabelecer procedimentos uniformes e padronizados de projeto e execução de obras e serviços, de forma a serem garantidas a segurança, a operacionalidade e a durabilidade das construções. Considerando as figuras de A a E ao lado, que apresentam convenções padronizadas para desenhos de arquitetura, é correto afirmar que a figura

B mostra a representação gráfica para uma entrada provisória de uma dependência de uma construção.

• C. Certo
• E. Errado
