Questões sobre Desenho técnico

Na representação gráfica de arquitetura, as linhas

• A. de projeção são representadas com traço e ponto.
• B. de cotas são representadas com traço firme, e sua espessura varia de acordo com a escala e a natureza do desenho.
• C. de eixo ou coordenadas são representadas com traço e ponto.
• D. de chamada são representadas com linhas tracejadas.
• E. situadas além do plano do desenho são representadas com traço e dois pontos.

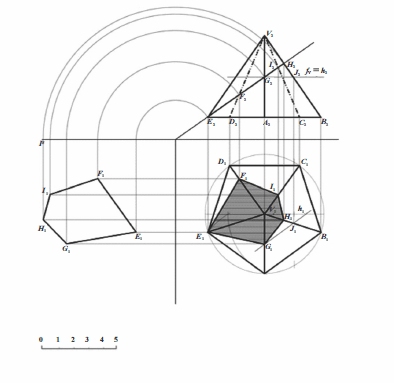

Com base na figura acima, assinale a opção correta acerca da geometria descritiva básica: os diedros, as três projeções e os cortes.

• A. Uma linha vertical, colocada no segundo diedro, é representada, em sua verdadeira grandeza, na projeção horizontal e reduzida a um ponto, na projeção vertical.
• B. A figura acima evidencia, nas vistas frontal, lateral esquerda e superior, o rebatimento de uma seção plana sobre o plano lateral esquerdo de projeções.
• C. A figura acima inclui a representação de um plano de corte perpendicular ao plano vertical de projeções.
• D. Um diedro é o espaço delimitado pelos planos vertical, horizontal e de perfil definidos pelos eixos cartesianos xyz.
• E. Por serem ortogonais aos planos de projeção, as projeções cilíndricas diferenciam-se das paralelas.

De acordo com o trecho anterior, assinale a alternativa INCORRETA no que diz respeito às inter-relações entre o campo do Desenho Urbano, o processo de Planejamento Urbano e do Meio Ambiente.

• A. O desenho urbano busca tratar da produção, da apropriação e do controle do meio ambiente, levando-se em conta, necessariamente, as vivências, percepções e cotidiano da população.
• B. Escala espacial e temporal, interações homem/ambiente, cliente múltiplo, multiprofissionalismo e monitoração/orientação são características básicas do campo de atuação do desenho urbano.
• C. No sentido de participação comunitária, o desenho urbano falha na medida em que visa tão somente a elaboração e a fiscalização dos instrumentos legais necessários à administração urbana.
• D. O planejamento urbano lida com decisões políticas e locacionais, enquanto o desenho urbano inclui a natureza dos elementos urbanos e suas inter-relações, como experimentados e compreendidos pela população.
• E. O desenho urbano deve ser encarado como uma atividade de planejamento, que deve estar presente desde o primeiro momento de pensar a cidade, permeando todo o processo desde a definição dos objetivos políticos a alcançar até os instrumentos e programas de implementação.

“As aplicações do desenho técnico não se limitam à fase final de comunicação dos projetos de engenharia e arquitetura, mas contribuem fundamentalmente nas fases de criação e de análise dos mesmos. Em se tratando de utilização de ________________ é ________________ afirmar que tanto a redução quanto a ampliação só têm efeito para o traçado do ________________ e as ________________ não sofrem alteração.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

• A. escalas / correto / desenho / cotas
• B. rupturas / correto / croqui / medidas
• C. hachuras / incorreto / projeto / linhas
• D. projeções ortogonais / incorreto / esboço / distâncias

De acordo com as normas de representação, métodos e técnicas de desenho, julgue os próximos itens. A aceitação, pelo contratante, dos documentos técnicos produzidos em cada etapa da elaboração de um projeto de arquitetura, no prazo firmado em contrato, é indispensável para o início da elaboração dos trabalhos referentes à etapa seguinte. Caso o prazo seja ultrapassado, sem a devida manifestação do contratante, o autor do projeto pode dar continuidade ou suspender os serviços, conforme estabelecido no respectivo contrato.

• C. Certo
• E. Errado

De acordo com as normas de representação, métodos e técnicas de desenho, julgue os próximos itens. Segundo critérios de complexidade, os objetos de projeto citados a seguir estão dispostos em ordem decrescente: instalação predial, componente construtivo e material para construção.

• C. Certo
• E. Errado

Tendo como referência a figura acima, julgue os itens que se seguem, a respeito de indicações do estado de superfície.

Retirando-se a linha abaixo da letra b, a figura obtida corresponde a um símbolo que indica a não permissão para a remoção de material.

• C. Certo
• E. Errado

Tendo como referência a figura acima, julgue os itens que se seguem, a respeito de indicações do estado de superfície.

O local indicado pela letra a corresponde ao valor de rugosidade ou classe de rugosidade.

• C. Certo
• E. Errado

Em um desenho técnico, para indicar a localização do plano de corte quando este não estiver evidente ou quando for necessário distingui-lo entre vários planos de corte, deve-se utilizar a linha

• A. contínua estreita em ziguezague.
• B. traço e ponto estreita, larga nas extremidades e na mudança de direção.
• C. tracejada larga.
• D. traço e ponto estreita.
• E. traço e ponto largo.

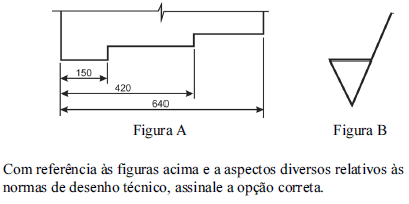

• A. O formato básico da folha recortada da série A para desenhos técnicos é o de área igual a 1 m² (A1) e tem lados medindo 841 mm × 1.189 mm.
• B. Na apresentação de folha para desenho técnico, o espaço para texto é colocado à direita ou na margem inferior do padrão de desenho.
• C. A Figura B indica que a remoção de material não é permitida.
• D. Projeção central é o método de projeção no qual o centro de projeção está a uma distância infinita e todas projetantes são paralelas.
• E. A figura A ilustra o método de cotagem em cadeia.
