Questões sobre Desenho técnico

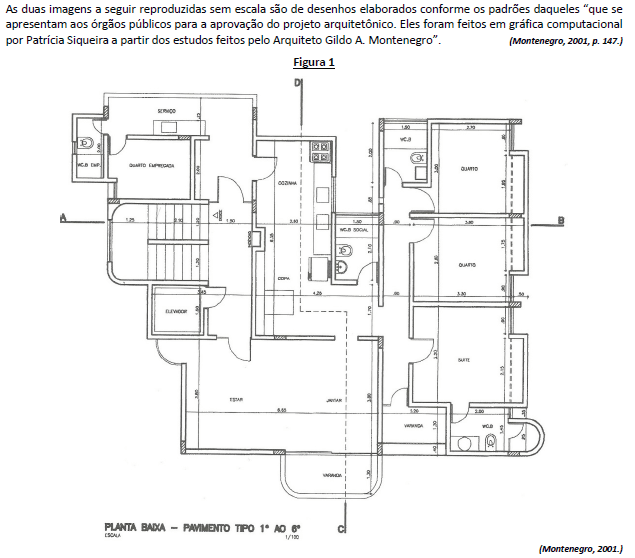

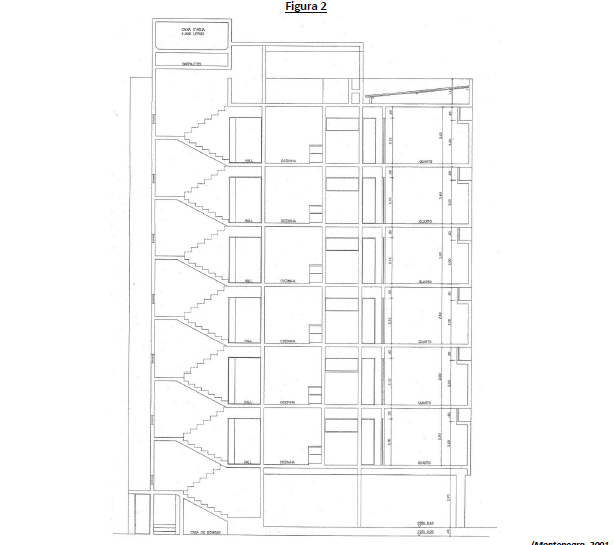

Como informado na própria imagem, a figura 1 corresponde à planta baixa do pavimento tipo 1º ao 6º andar de um edifício vertical residencial. Marque a alternativa que identifica corretamente a figura 2:

• A. Corte AB, cuja linha de corte é identificada na planta baixa da figura 1.
• B. Corte CD, cuja linha de corte é identificada na planta baixa da figura 1.
• C. Fachada frontal do edifício ao qual corresponde a planta baixa da figura 1.
• D. Corte genérico esquemático, sem correspondência com a planta baixa da figura 1.

Assinale a alternativa que completa corretamente as afirmativas anteriores.

• A. azimutes
• B. curvas de nível
• C. galerias pluviais
• D. hierarquizações viárias

Considerando os conceitos apresentados a seguir, assinale a alternativa que melhor define o papel do desenho universal.

• A. Superação.
• B. Inclusão.
• C. Integração.
• D. Permissão.
• E. Exclusão.

Ao se projetar uma estrada, foi encontrada, na planta topográfica, uma distância de 65 mm a ser vencida.

Sabendo-se que a escala usada na planta é de 1:200, a distância, em km, da estrada a ser construída é de

• A.

  13.000

• B.

  1.300

• C.

  13

• D.

  0,13

• E.

  0,013

Com referência a representação, métodos e técnicas de desenho técnico, julgue os itens de 55 a 59.

De acordo com a norma técnica pertinente, as etapas de execução da atividade técnica do projeto de arquitetura obedecem à seguinte sequência de representação: (PN-ARQ); (LV-ARQ); (EV-ARQ); (EP-ARQ); (AP-ARQ); (PL-ARQ); (PB-ARQ-opcional); (PE-ARQ).

• C. Certo
• E. Errado

Com referência a representação, métodos e técnicas de desenho técnico, julgue os itens de 55 a 59.

No desenvolvimento de um projeto arquitetônico, a etapa de pré-execução destina-se à concepção e à representação das informações técnicas provisórias de detalhamento da edificação e de seus elementos, instalações e componentes, necessários ao inter-relacionamento das atividades técnicas de projeto e suficientes à elaboração de estimativas aproximadas de prazos e de custos dos serviços de obra implicados.

• C. Certo
• E. Errado

Com referência a representação, métodos e técnicas de desenho técnico, julgue os itens de 55 a 59.

Perspectiva axonométrica que representa a altura, a largura e a profundidade do objeto considerado na mesma escala é conhecida como perspectiva isométrica.

• C. Certo
• E. Errado

Com referência a representação, métodos e técnicas de desenho técnico, julgue os itens de 55 a 59.

Em desenho técnico, a linha denominada traço e ponto largo deve ser empregada para representar planos de corte.

• C. Certo
• E. Errado

Com relação ao desenho técnico, julgue os itens que se seguem à luz das normas técnicas pertinente a esse assunto.

Em uma folha de desenho, as marcas de corte servem para guiar o corte da folha de cópias e são executadas na forma de um triângulo retângulo isósceles com 15 mm de lado, ou com dois pequenos traços de 4 mm de largura em cada canto.

• C. Certo
• E. Errado

Com relação ao desenho técnico, julgue os itens que se seguem à luz das normas técnicas pertinente a esse assunto.

De acordo com a norma técnica brasileira que trata da representação de um projeto de arquitetura, as linhas de chamada que acabam dentro do objeto devem terminar em seta.

• C. Certo
• E. Errado
