Questões sobre Geral

Originada da projeção cilíndrica oblíqua, a perspectiva cavaleira tem o objeto representado sempre com uma face paralela ao plano de projeção, aparecendo em Verdadeira Grandeza as medidas de largura e altura, e as retas projetantes são oblíquas em relação a essa face. Dos vértices tiram-se os eixos sobre os quais serão marcadas as dimensões das arestas que sofrem redução (profundidade) conforme o ângulo (α) dos eixos em perspectiva com a horizontal, usualmente com ângulos de 30°, 45° ou 60°, como ilustra a figura.

Para um cubo com medidas reais de 6 m, utilizando o ângulo α de 30°, assinale a medida da profundidade correta após a redução.

• A. 4,0 m
• B. 3,0 m
• C. 2,5 m
• D. 2,0 m

A peça abaixo está representada em perspectiva isométrica.

Assinale a alternativa que apresenta a correta posição das vistas ortográficas principais.

• A.
• B.
• C.
• D.

A perspectiva cônica de um objeto de três dimensões é a sua projeção sobre um plano. Os fundamentos da perspectiva cônica apoiam-se no conteúdo teórico da Geometria Descritiva, por meio da qual podem ser definidos e aplicados. A respeito desse tema, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Plano horizontal ou geometral é o plano sobre o qual se faz a projeção ortogonal do objeto a ser visto em perspectiva.

( ) Linha de terra é a intersecção do plano horizontal com o plano vertical, situa-se na altura dos olhos do observador.

( ) Linha do horizonte é perpendicular à linha de terra.

( ) A distância entre a linha do horizonte e a linha de terra representa a altura do observador.

Assinale a sequência correta.

• A. V, V, F, F
• B. F, F, V, F
• C. F, F, F, V
• D. V, F, F, V

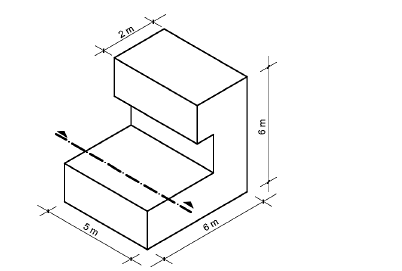

A peça abaixo é confeccionada em concreto simples e a linha do corte está posicionada a 1 m do início da peça.

Assinale a alternativa que ilustra a representação correta do Corte (1) e da Seção (2) da peça.

• A.
• B.
• C.
• D.

Na geometria descritiva, a representação do objeto no plano bidimensional é feita pelas suas projeções cilíndricas ortogonais, identificadas por meio da coordenada do ponto, estabelecida por abcissa, afastamento e cota. Dadas as coordenadas dos pontos: (F) (1,-2, 3), (G) (4, 3, 2), (H) (3, 5,-3) e (J) (2, -5, -6), assinale a alternativa que apresenta, na sequência, os diedros correspondentes à posição dos pontos no espaço.

• A. 4º Diedro, 1º Diedro, 2º Diedro, 3º Diedro
• B. 2º Diedro, 3º Diedro, 4º Diedro, 1º Diedro
• C. 4º Diedro, 3º Diedro, 2º Diedro, 1º Diedro
• D. 2º Diedro, 1º Diedro, 4º Diedro, 3º Diedro

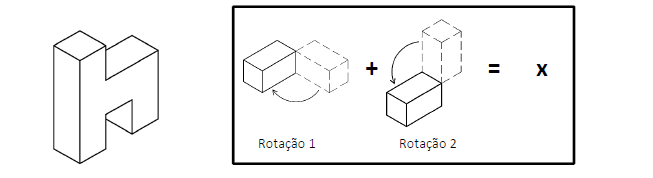

A partir da peça ilustrada abaixo, foram aplicadas as rotações 1 + 2, considerando a linha tracejada a posição original e a linha contínua a posição após rotação.

 Assinale a alternativa que ilustra de forma correta o resultado X após as rotações.

• A.
• B.
• C.
• D.

Juan Luis Mascaró, no livro Loteamentos urbanos, define que o traçado urbano deve começar pelas avenidas, ruas e passeios para pedestres, que definirão o tipo de malha urbana a ser implantada. O resultado será sempre único, pois depende de elementos singulares ao lugar, como a topografia, os tipos de usuários e as razões pelas quais as vias são usadas. Sobre o assunto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Os traçados ortogonais serão mais econômicos, pois as glebas resultantes serão mais regulares, o que proporciona seu melhor aproveitamento e ocupação.

( ) Nos traçados não ortogonais, os cruzamentos, por serem atípicos, terão maior superfície a ser pavimentada.

( ) A solução mais eficiente é a combinação dos traçados abertos/fechados, definindo-se as vias de trânsito intenso e as arteriais com traçado aberto e vias secundárias e de trânsito eventual com traçado fechado.

( ) Um dos fatores que mais gera economia nos traçados mistos é o fato de que os transportes têm seus principais custos relacionados às vias principais, que, fechadas, proporcionarão grande economia ao sistema.

Assinale a sequência correta.

• A. F, F, V, V
• B. F, V, F, F
• C. V, V, F, V
• D. V, F, V, F

A sinalização de segurança contra incêndio e pânico estabelece para dimensões de letras onde h é a altura da letra, em metros, e L é a distância do observador à placa, em metros, a relação:

• A.
• B.
• C.
• D.
• E.

Em obras públicas, o serviço preliminar de demolição deve observar a seguinte condição específica:

• A. selecionar os métodos de demolição da edificação considerando apenas o valor de sua execução.
• B. selecionar os métodos de demolição da edificação considerando, além dos demais fatores, o valor dos componentes a serem preservados ou reaproveitados.
• C. planejar a sequência da demolição independentemente dos riscos ao pessoal envolvido nos serviços.
• D. planejar a sequência da demolição de forma a isentar a contratada dos danos causados à parte remanescente da edificação.
• E. planejar a sequência e selecionar os métodos da demolição, considerando apenas o valor dos componentes a serem demolidos.

Duas construções, A e B, foram edificadas em dois terrenos distintos com as mesmas dimensões, 20 × 30 metros. A edificação A tem quatro pavimentos medindo 16 por 18,75metros. A segunda possui os dois primeiros pavimentos medindo 16 por 18,75 metros e mais quatro pavimentos centralizados geometricamente em planta circular medindo 150 metros quadrados de área cada um.

Considerando a taxa de ocupação como a relação entre a área de projeção da edificação e a área do terreno, e coeficiente de aproveitamento como a relação entre a área edificada e a área do terreno,

• A. a taxa de ocupação é maior no caso B, e o coeficiente de aproveitamento é maior no caso A.
• B. a taxa de ocupação em ambos os casos é a mesma, porém o coeficiente de aproveitamento é maior no caso B.
• C. o coeficiente de aproveitamento em ambos os casos é o mesmo, porém a taxa de ocupação é maior no caso B.
• D. o coeficiente de aproveitamento é maior no caso B, e a taxa de ocupação é maior no caso A.
• E. o coeficiente de aproveitamento e a taxa de ocupação em ambos os casos são os mesmos.
