Questões sobre Sistemas Construtivos

Se o projeto estrutural envolver autores de diferentes áreas, é condição a ser obedecida:

• A. O autor do projeto de estruturas não é responsável pela locação dos pontos de carga na fundação.
• B. Cada autor deve se responsabilizar pelos detalhes executivos de apoio de sua área sem necessidade de diálogo com demais projetistas.
• C. Todos os autores deverão compatibilizar as deformações de sua estrutura com as permissíveis da estrutura que nela se irá apoiar.
• D. O autor do projeto geotécnico de fundações, deverá fornecer ao autor do projeto de estruturas a locação dos pontos de carga na fundação.
• E. O autor do projeto de estruturas deve elaborar a tabela vetorial com cargas em cada ponto de apoio subdividindo-a em permanentes e acidentais.

Em relação à execução das alvenarias,

• A. deve-se começar a execução das paredes pelo centro da superfície, nunca pelos cantos.
• B. a colocação das vergas pode ser substituída pela execução de bainhas com argamassa.
• C. recomenda-se que o seu cunhamento (fechamento / aperto) seja feito duas semanas antes do assentamento dos tijolos.
• D. o cunhamento da alvenaria é feito com tijolos comuns assentados deitados e sem inclinação.
• E. a fiscalização da obra deverá examinar, entre outros, a colocação e transpasse das vergas e contravergas.

O ramal externo de fornecimento de gás natural nas regiões brasileiras onde o serviço é disponibilizado

• A. é conectado ao sistema de distribuição interno sem a necessidade de instalação de válvula de bloqueio automático.
• B. é um trecho ramificado da rede principal e deve ser executado pelo usuário.
• C. deve ser dimensionado pela concessionária pois depende das condições de operação da rede secundária de baixa pressão.
• D. deve ser dimensionado pelo usuário que analisa as condições de operação da sua demanda.
• E. é conectado ao sistema de distribuição interno com a instalação de válvula de bloqueio automático dentro do abrigo de medidores.

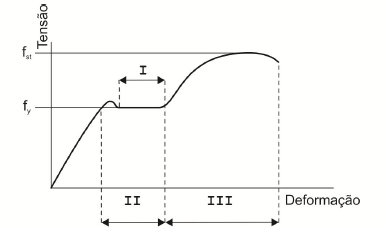

O gráfico abaixo mostra a relação de tensão e deformação típica de vergalhões de aço CA-50 e CA-25 para concreto armado.

Os itens I, II e III correspondem, respectivamente, a

• A. regime elástico-linear, regime e plástico e ruptura.
• B. ruptura, regime elástico-linear e patamar de escoamento.
• C. encruamento, patamar de escoamento e ruptura.
• D. patamar de escoamento, regime e plástico e encruamento.
• E. regime plástico, ruptura e patamar de escoamento.

“É um tipo de cobertura muito explorado na construção civil, pois permite a entrada de luz natural de maneira mais intensa e uniforme que a obtida por janelas laterais, assim, os níveis de iluminação durante o dia podem ficar acima dos 500 lux. Permite também a ventilação natural dos ambientes e, dependendo da sua orientação, pode funcionar como captador de vento ou como extrator do ar quente. Sua forma é fundamental para induzir a pressão negativa na parte posterior, onde está a janela de saída. Essa pressão negativa provoca a extração do ar de dentro do ambiente. Dependendo da forma, pode-se incrementar o fluxo de ar em até 20%. Em alguns edifícios, onde existe o mesmo programa, com demandas similares de conforto térmico, iluminação natural e ventilação, observa-se uma constante evolução no desenho da ‘cobertura’ com o intuito de otimizar seu funcionamento.” Trata-se de cobertura tipo:

• A. Shed.
• B. Cúpula.
• C. Claraboia.
• D. Torre de Vento.

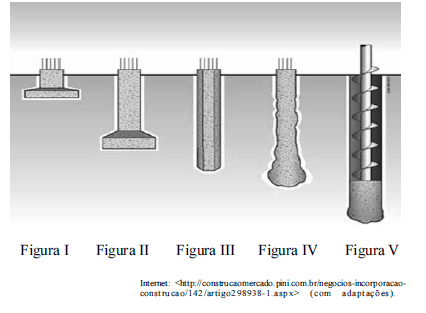

As figuras mostradas, que ilustram diversos tipos de fundação, correspondem, respectivamente, a fundações dos tipos

• A. estaca Franki; sapata; estaca hélice contínua; tubulão; estaca pré-moldada.
• B. sapata; estaca Franki; estaca pré-moldada; tubulão; estaca hélice contínua.
• C. estaca Franki; sapata; estaca pré-moldada; tubulão; estaca hélice contínua.
• D. sapata; tubulão; estaca pré-moldada; estaca Franki; estaca hélice contínua.
• E. sapata; tubulão; estaca pré-moldada; estaca hélice contínua; estaca Franki.

Assinale a opção que apresenta a relação correta entre a figura e o elemento hidrossanitário correspondente.

• A. IV – caixa de inspeção
• B. V – válvula de retenção
• C. I – ralo sifonado
• D. II – caixa retentora
• E. III – caixa de passagem

Assinale a opção correta a respeito da montagem e da desmontagem de fôrmas, conforme as especificações técnicas dos projetos de engenharia.

• A. A fôrma de pilares com altura superior a 2,5 m deve possuir uma janela de inspeção para lançamento do concreto em duas etapas.
• B. Na construção de vigas baldrame para a instalação de fôrmas, a abertura de valas deve ser executada na mesma largura da viga indicada no projeto, nos trechos onde ela estiver enterrada, para evitar a fuga de material durante a concretagem.
• C. Na montagem da armação de pilares, convém manter a nata de cimento depositada na superfície da base do pilar para facilitar a adesão entre os concretos da base e do pilar.
• D. Nas superfícies de concreto aparente, deve-se evitar o emprego de fôrmas metálicas.
• E. De acordo com as normas técnicas, a desforma não deve ser realizada em etapas, mas de única vez, após vinte e oito dias da concretagem.

Para o sucesso de um empreendimento, compatibilizando-se um projeto arquitetônico com projetos complementares a ele vinculados, constata-se a imperatividade de os projetos complementares serem, pelo menos medianamente, entendidos pelo arquiteto diretamente envolvido.

Com referência a esse assunto, julgue os itens seguintes, relativos a leitura e intepretação de projetos complementares para edificações.

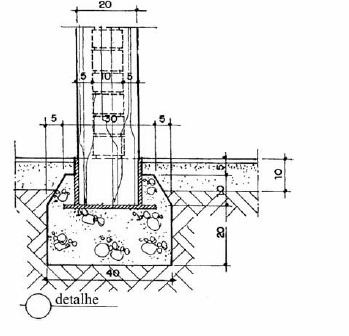

O desenho a seguir mostra uma sapata de concreto que dá suporte à barra chata metálica, que, por sua vez, dá sustentação ao pilar de madeira no qual é possível observar a projeção de alvenaria.

• C. Certo
• E. Errado

O sistema de proteção contra descargas atmosféricas (SPDA), também conhecido como para-raios, protege os edifícios atraindo as descargas elétricas atmosféricas para as suas pontas e desviando-as para o solo. Com relação aos SPDAs, julgue o item subsequente. O raio, que se origina no ponto onde o campo elétrico é mais intenso, realiza trajetória vertical no espaço e sempre atinge os captores instalados no topo das respectivas edificações.

• C. Certo
• E. Errado
