Questões sobre Sistemas Construtivos

Analise os termos e as definições a seguir e correlacione-os adequadamente.

1. Cimbramento.

2. Ancorada.

3. Estronca.

4. Contrapino.

5. Pilão.

I. Escoramento e fixação das formas para concreto armado.

II. Pequena cavilha de ferro; de duas pernas, que se atravessa na ponta de um eixo ou parafuso para manter no lugar porcas e arruelas.

III. Peça de esbarro ou escoramento com encosto destinado a impedir deslocamento.

IV. Peça utilizada para imprimir golpes, por gravidade, força hidráulica, pneumática ou explosão.

V. Fixação por meio de cordas, cabos de aço e vergalhões, propiciando segurança e estabilidade.

A sequência está correta em

• A. 1 – V / 2 – I / 3 – IV / 4 – III / 5 – II.
• B. 1 – I / 2 – V / 3 – III / 4 – II / 5 – IV.
• C. 1– I / 2 – II / 3 – III / 4 – IV / 5 – V.
• D. 1 – II / 2 – III / 3 – I / 4 – V / 5 – IV.
• E. 1 – III / 2 – I / 3 – II / 4 – IV / 5 – V.

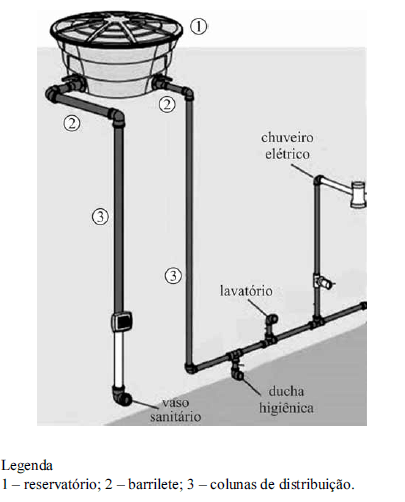

Com relação à figura apresentada, que mostra uma rede predial de distribuição de água, julgue os itens subsequentes.

Válvulas de descarga para vasos sanitários estão disponíveis no mercado nas bitolas de 1 ½” e 1 ¼”. A primeira é utilizada nos casos de alta pressão de água como, por exemplo, nos apartamentos mais distantes do reservatório superior.

• C. Certo
• E. Errado

Com relação à figura apresentada, que mostra uma rede predial de distribuição de água, julgue os itens subsequentes.

O barrilete, usado quando o abastecimento é indireto, serve para atenuar a variação de pressão hidráulica.

• C. Certo
• E. Errado

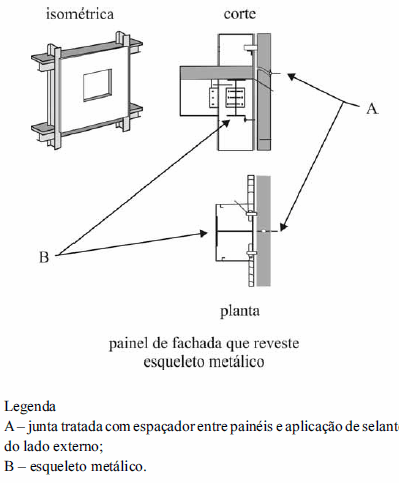

A figura precedente mostra uma planta com vista isométrica e o corte de um painel de fachada que reveste um esqueleto metálico. Tendo como referência os detalhes executivos de aço, como os mostrados na figura, julgue os itens seguintes.

Para dotar a edificação de uma linguagem de arquitetura verdade, foi mantido o destaque da modulação visível, da retícula que define a vedação na fachada.

• C. Certo
• E. Errado

Tabique é:

• A. Elemento decorativo do período renascentista.
• B. Parede frontal ou principal de uma edificação assobradada.
• C. Elemento decorativo muito utilizado nos frontões das edificações da década de 1940.
• D. Parede especialmente projetada para suportar cargas advindas de lajes e pilares estruturalmente modificados.
• E. Parede interna, tipo divisória, sem efeito estrutural e que, portanto, pode ser suprimida facilmente em caso de reforma.

A figura precedente mostra uma planta com vista isométrica e o corte de um painel de fachada que reveste um esqueleto metálico. Tendo como referência os detalhes executivos de aço, como os mostrados na figura, julgue os itens seguintes.

O arquiteto adotou uma linguagem brutalista, o que pode ser constatado pelas vigas e pelos pilares aparentes.

• C. Certo
• E. Errado

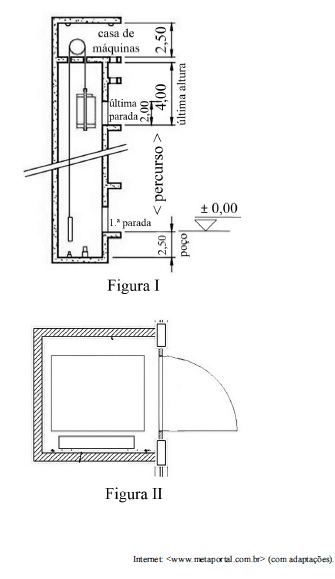

Considerando as figuras precedentes, que mostram alguns aspectos do projeto de um poço de elevador de determinado edifício, assinale a opção correta.

• A. A finalidade do poço de elevador é conter o contrapeso quando a cabine estiver na última parada; estando a cabine no primeiro piso, o poço deverá conter a parte inferior da cabine.
• B. A figura I representa, em planta, a caixa de um elevador vedada com alvenaria revestida, que, na figura II, está representada em corte.
• C. Na parte superior do corte está representada uma folga de 2,00 m para frenagem do elevador, em caso de pane do sistema.
• D. Se o edifício em questão tiver 3 pavimentos, cada um deles com pé-direito de 3,00 m, e as lajes, inclusive a da casa de máquinas, tiverem, cada uma, 0,15 m de espessura, então a altura total do poço deverá ser maior que 15,00 m.
• E. A cota de coroamento do poço será de +16,10 m se a medida piso-a-piso dos pavimentos for de 3,15 m e todas as lajes tiverem 15 cm de espessura.

Uma obra pública de edificação já está concluída e em uso, não se verificando problemas significativos de qualidade de construção. A documentação de projeto é satisfatória, estando disponíveis todos os elementos necessários à adequada elaboração do projeto executivo de fundações. Existe, no entanto, denúncia, baseada em análise da documentação de medições de obra, de que poderia ter havido medição indevida de comprimento de estacas pré-moldadas em concreto, com o lançamento de valores de comprimentos de estacas maiores do que os efetivamente empregados, considerados os critérios de medição. Dentre as alternativas, uma primeira avaliação da profundidade de estacas requerida, segundo critérios de projeto, pode ser feita com base

• A. em provas de carga a serem feitas sobre os blocos de fundação.
• B. na avaliação de deformações ocorridas na estrutura, comparando-se os valores verificados com os prescritos em norma.
• C. na análise das sondagens de SPT, somando-se o número acumulado de golpes necessários para a penetração do amostrador.
• D. em resultados de ensaios de limite de liquidez e limite de plasticidade de amostras de diferentes camadas de solo, extraídas mediante execução de sondagens a trado.
• E. em resultados de ensaios de CBR efetuados sobre amostras indeformadas.

As peças inclinadas que trabalham a compressão, empregadas frequentemente para impedir o deslocamento dos painéis das formas de vigas, escadas, blocos de fundação etc. são denominadas

• A. escoras.
• B. gravatas.
• C. pontaletes.
• D. cunhas.
• E. guias.

As armaduras para concreto

• A. utilizam barras no comprimento máximo de 12 metros, único tamanho disponível no Brasil para todas as bitolas.
• B. possuem recobrimentos máximos estipulados por NBR específica em função da agressividade ambiental.
• C. são constituídas no mercado de construção civil brasileiro apenas pelos aços do tipo CA-50 e CA-60.
• D. dispõem de saliências nas barras que auxiliam a diminuir o atrito necessário com o concreto.
• E. são elementos destinados a dar resistência à estrutura, quanto a esforços de tração ou compressão.
