Questões sobre Topografia

Em topografia o levantamento que compreende o conjunto de operações necessárias para a determinação de pontos e feições do terreno que serão projetados sobre um plano horizontal de referência através de suas coordenadas X e Y denomina-se:

• A. Altimétrico
• B. Planialtimétrico
• C. Planimétrico
• D. Local
• E. Naturais

Por melhor que seja o levantamento topográfico pode haver erros nas medidas. O erro que é ocasionado por fatores ambientais, ou seja, temperatura, vento, refração e pressão atmosférica denomina-se:

• A. Instrumentais
• B. Pessoais
• C. Gerais
• D. Grosseiros
• E. Naturais

Acerca das características do sistema de projeção Universal Transversa de Mercator (UTM), adotado pelo Sistema Cartográfico Brasileiro, assinale a opção correta.

• A. As coordenadas planas são acrescidas das constantes de 10.000.000 m (eixo das abscissas) no hemisfério sul e 500.000 m para leste.
• B. Ao valor numérico das coordenadas UTM, são acrescidos os sinais + e - para marcar a divisão norte e sul e leste e oeste.
• C. A origem das coordenadas planas é o cruzamento entre o Meridiano de Greenwich e o Trópico de Capricórnio.
• D. O UTM permite realizar um tipo de projeção não conforme, cônica e transversa.
• E. O sistema em questão prevê a decomposição em fusos de 30 graus de amplitude.

Considerando que, na carta solar precedente, referente a São Luís, as curvas A–B e C–D correspondem aos solstícios, assinale a opção correta a respeito de conforto térmico.

• A. Um cômodo orientado rigorosamente a oeste e que não possua abertura não apresentará diferença de temperatura ao longo do dia, pois não receberá insolação direta.
• B. Recomenda-se o uso de brises verticais orientados a leste para que as fachadas fiquem protegidas da luz solar a partir das nove horas da manhã, quando a temperatura proveniente da radiação aumenta consideravelmente.
• C. Os brises horizontais contribuem para diminuir a incidência solar em uma fachada orientada a noroeste, especialmente nas últimas horas da tarde.
• D. Considerando-se a carta apresentada, o tipo de proteção solar de uma fachada sudeste pode ser fixa ou móvel, perpendicular ao plano da fachada ou mesmo composta por placas inclinadas.
• E. Para uma fachada orientada rigorosamente ao sul, é necessário que seja feita uma proteção com brises horizontais combinados com verticais, dada a grande incidência solar.

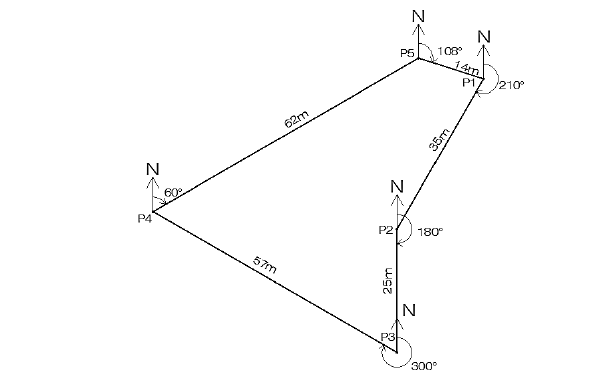

A representação abaixo resultou de um levantamento topográfico por caminhamento.

Sobre os rumos e azimutes da representação, assinale a afirmativa correta.

• A. O rumo de P2 para P3 é 120° S.
• B. O rumo de P3 para P4 é 60° NE.
• C. O rumo de P4 para P5 é 60° NO.
• D. O rumo de P1 para P2 é 30° SO.

Na elaboração da planta referente ao levantamento topográfico de um imóvel, é dispensável a indicação

• A. da orientação solar.
• B. dos ventos predominantes.
• C. das árvores existentes.
• D. das árvores existentes.
• E. dos ângulos do contorno.

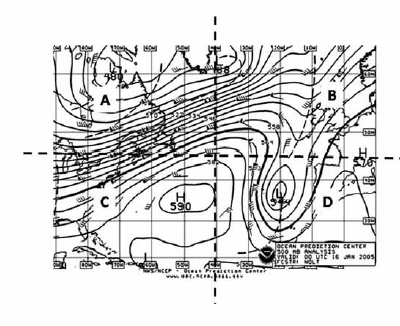

Considerando que determinada construção ocupará 90% da área de um dos quadrantes (A, B, C, D) presentes na figura precedente, que o custo de uma construção seja mais alto à medida que o terreno se torne mais acidentado, e que, na planta, as curvas de nível estejam em metro, julgue o item a seguir.

No quesito implantação, uma construção no quadrante C demandará menos movimento de terra, sendo, portanto, mais barata, ao passo que, no quadrante B, o movimento de terra e a construção de arrimos tornarão a construção mais cara.

• C. Certo
• E. Errado

No que se refere à nomenclatura comumente empregada em levantamentos topográficos, julgue o item subsequente. Curva de nível é a representação gráfica que indica a inclinação máxima da rampa de terra obtida pela escavação de um terreno para construção de garagem ou depósito no subsolo de um edifício.

• C. Certo
• E. Errado

Com o auxílio de instrumentos é possível determinar todos os ângulos necessários para cálculos e desenhos utilizados em plantas topográficas. Baseado na relação existente entre ângulo zenital e vertical, sabendo-se que o ângulo zenital é igual a 55°00’00” defina o valor do ângulo vertical.

• A. 15°00’00”.
• B. 35°00’00”.
• C. 110°00’00”.
• D. 125°00’00”.
• E. 145°00’00”.

Na análise da descrição de uma gleba constante do registro de imóveis em uma cidade do Estado de São Paulo, datada da década de 1960, identificou-se uma diferença entre o valor numérico dos azimutes magnéticos que constam da descrição do perímetro da gleba e os valores numéricos, verificados em levantamento recente, dos azimutes referenciados ao norte magnético. Apresenta-se, ainda, diferença numérica significativa em relação aos azimutes referenciados ao norte verdadeiro. Uma vez estabelecido quais seriam os valores corretos, essa descrição deverá, a seguir, ser refeita, definindo- -se coordenadas compatíveis com o cadastro oficial do município, que por sua vez se adequou recentemente ao sistema geodésico de referência oficialmente adotado no País. As diferenças de valores identificadas

• A. correspondem a erro a ser determinado, por conta da discrepância entre os azimutes magnéticos, devendo- se encontrar o valor correto a partir da diferença existente entre norte magnético e norte verdadeiro no local, e a adequação ao cadastro municipal requer a adoção do sistema SAD 69, que se referencia ao norte magnético.
• B. correspondem a erros na leitura dos azimutes magnéticos em ambos os levantamentos, os quais não poderiam apresentar diferença entre norte magnético e norte verdadeiro, e a adequação ao cadastro municipal requer a adoção do sistema SIRGAS 2000, que se referencia ao norte verdadeiro.
• C. serão corrigidas pelos modernos métodos de levantamento topográfico, baseados no sistema de posicionamento global referenciado a rede de satélites (GPS), evitando-se que haja diferença entre norte magnético e norte verdadeiro, e a adequação ao cadastro municipal requer a adoção do sistema SAD 69.
• D. devem receber tratamento matemático para distribuição dos erros, dentro do processo de fechamento das poligonais principal e de divisa, do levantamento topográfico, e a adequação ao cadastro municipal requer a adoção do sistema SCM / Elipsoide de Hayford, que se referencia ao norte magnético.
• E. podem ser decorrência da declinação magnética e de sua variação anual, que determinam a existência de diferenças entre o norte magnético e o norte verdadeiro, que variam com o tempo, e a adequação ao cadastro municipal requer a adoção do sistema de referência do SIRGAS 2000, que se referencia ao norte verdadeiro.
