Questões sobre Ventilação

Em relação ao ar-condicionado, assinale a opção correta.

• A. O equipamento de resfriamento do ar (fan coil) é dimensionado, quanto à sua capacidade, de acordo com a vazão de ar necessária à introdução de energia fria nos ambientes de áreas definidas.
• B. O sistema que se utiliza de chillers para produzir água gelada é o de expansão direta.
• C. A sigla BTU/h significa unidade térmica britânica por hora e representa o inverso da quantidade de troca de calor realizada pelo aparelho no intervalo de uma hora, ou seja, quanto maior a BTU/h, menor a potência do aparelho de ar-condicionado.
• D. O sistema de ar condicionado mais simples disponível no mercado é o chamado aparelho de janela, que tem todos os seus componentes instalados em um único volume. É um sistema de expansão direta, em que o gás refrigerante é o responsável direto pelo resfriamento do ar injetado no ambiente.
• E. Os equipamentos split (separado) são divididos em duas unidades ou caixas separadas, uma situada no exterior e outra no interior do local a climatizar. O objetivo é dividir as fases do ciclo de refrigeração, ficando a fase de condensação no interior e a fase de evaporação no exterior.

A ventilação natural é muito importante para garantir o bem-estar e até a saúde nos ambientes, pois qualquer recurso artificial, embora possa refrescar, não tem um efeito tão completo. Sobre a ventilação natural, é coreto afirmar que

• A. o princípio bioclimático se resume a controlar a ventilação durante o dia para aumentar o ingresso de ar quente e incrementar a ventilação noturna, aproveitando o ar mais fresco para resfriar o interior.
• B. no clima quente e úmido, a ventilação cruzada é a estratégia mais simples a ser adotada, porém faz com que a temperatura interior acompanhe a variação da temperatura exterior.
• C. Em regiões onde a temperatura diurna é maior que 29 °C e a umidade relativa é inferior a 60%, o resfriamento convectivo noturno é o menos adequado.
• D. Em regiões áridas, onde a temperatura diurna é superior a 36 °C, a ventilação noturna é suficiente para o conforto.

A ventilação é uma das estratégias bioclimáticas mais eficientes para obtenção do conforto térmico nos espaços urbanos e arquitetônicos. Sobre o assunto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O tamanho, a forma e a localização das aberturas para ventilação são os principais fatores determinantes da configuração do fluxo de ar no interior das construções.

( ) Para um mesmo tamanho de abertura localizada a barlavento, maiores taxas de ventilação são obtidas quando as aberturas situadas a sotavento do edifício são menores.

( ) Em uma construção térrea, a diferença máxima de pressão é obtida se as entradas de ar forem localizadas na região de maior pressão positiva das fachadas a sotavento, e as saídas na região de pressão negativa mais intensa nas paredes a barlavento.

( ) Para construções apresentando aberturas de entrada e saída iguais, a média da velocidade interna do ar é função da porosidade da construção, representada pela razão do total da área aberta dividido pela área da parede, independente da direção do vento.

Assinale a sequência correta.

• A. V, F, F, V
• B. F, V, V, F
• C. V, V, F, V
• D. F, V, F, F

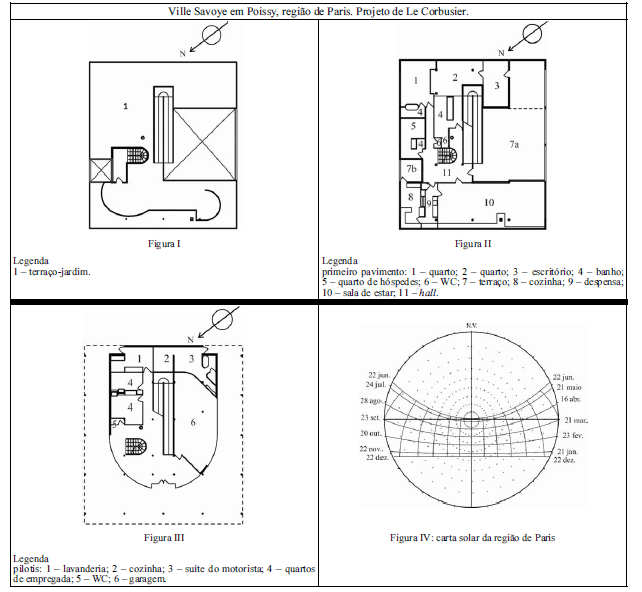

Com referência às figuras apresentadas, julgue os itens subsequentes.

Considerando-se que os ventos no inverno parisiense vêm de Sudoeste, é correto afirmar que as paredes curvas do terraço-jardim ilustrado na figura I constituem uma proteção contra os ventos.

• C. Certo
• E. Errado

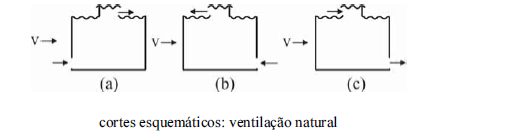

O principal sistema de renovação do ar é a ventilação natural, que pode ser promovida por: (a) efeito dos ventos; (b) diferença de densidade do ar interno e externo do ambiente (efeito chaminé); ou (c) conjugação do efeito dos ventos com efeito chaminé. Considerando essas informações e os cortes esquemáticos mostrados, julgue o item seguinte.

A partir das informações e das figuras apresentadas, é correto inferir que, nos três casos (a, b e c), o efeito dos ventos auxilia o efeito chaminé.

• C. Certo
• E. Errado

No que se refere a sistemas de condicionamento de ar e seus complementos, assinale a opção correta.

• A. Os condicionadores de janela, aparelhos compactos, com um corpo único, e que podem ser instalados na parede ou na janela, são mais silenciosos que os da linha split.
• B. O sistema split é dividido em duas ou mais unidades: uma externa (condensadora) e uma ou mais unidades internas (evaporadoras). Um aspecto negativo desse produto é o fato de o compressor, item com maior nível de ruído, localizar-se na unidade interna.
• C. Os condicionadores de ar do tipo fan coil utilizam água gelada em seu sistema, podendo o insuflamento interno ser direto ou em sistemas com ramais de dutos. Na unidade externa, a aparelhagem conta com um ou mais chillers.
• D. O condicionador de ar self contained, mais eficaz que os modelos split tradicionais, reúne a condensadora e a evaporadora em um único gabinete. Esse aparelho, que prescinde de casa de máquinas, tem a vantagem de possuir o ciclo reverso, ou seja, resfria e também aquece.
• E.

  De acordo com a tabela a seguir, o equipamento de ar condicionado recomendado para resfriar um quarto com dimensões 2,50 m × 3,00 m em um apartamento deve ter capacidade de, no mínimo, 10.000 BTUs.

Para se facilitar as condições de ventilação dos ambientes de uma habitação, o forro deve ser

• A. inclinado e liso, com saída de ar baixa e entrada de ar no alto.
• B. plano e liso, com saída e entrada de ar no alto.
• C. inclinado e rugoso, com saída de ar no alto e entrada de ar baixa.
• D. inclinado (de preferência) e liso, com saída de ar no alto e entrada de ar baixa.
• E. plano e liso, com saída de ar no alto e entrada de ar baixa.

Considerando que, em uma região de clima quente e seco, deseje-se desenvolver um projeto arquitetônico e urbanístico voltado ao conforto ambiental, assinale a opção correta.

• A. A vegetação a ser utilizada no projeto urbanístico não deve impedir a passagem dos ventos, devendo-se limitar a altura mínima das copas para que, ao mesmo tempo, produzam sombra e não façam barreiras à circulação do ar.
• B. O partido arquitetônico deve prever construções alongadas no sentido perpendicular ao vento dominante.
• C. As ruas com direção norte-sul devem ter um traçado extenso e reto, devendo-se evitar desvios para favorecer a canalização dos ventos.
• D. Como a variação da temperatura noturna não é tão significativa nesse tipo de clima, deve-se prever no projeto aberturas suficientemente grandes para permitir ventilação nas horas do dia em que a temperatura externa esteja mais baixa que a interna.
• E. Já que não há conveniência de ventilação, pode-se optar pela realização de pequenas aberturas, que propiciarão a proteção da radiação solar direta na construção.

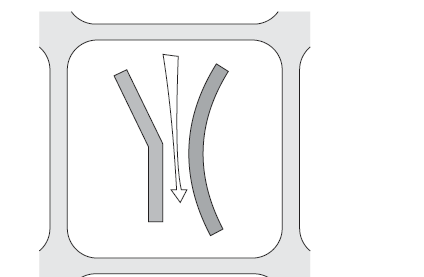

Considere, abaixo, a figura que representa a implantação de dois edifícios de 30 m de altura (com vedações e fechamentos tradicionais do piso ao teto) em uma quadra de 200 × 200 m.

A seta, que indica a direção dos ventos predominantes, demonstra claramente a presença de um fenômeno conhecido como efeito

• A. de malha.
• B. barreira.
• C. Venturi.
• D. de esteira.
• E. Wise.

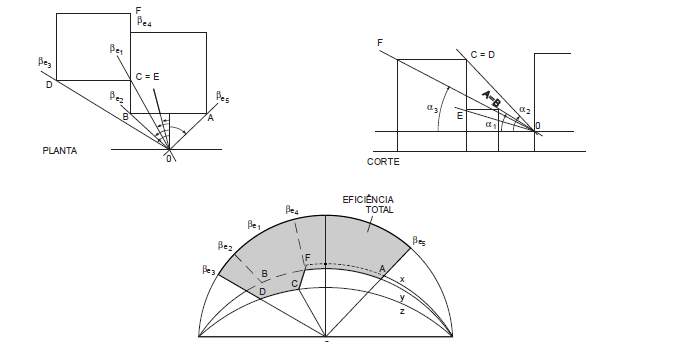

Considere a figura abaixo.

Na figura que mostra a máscara produzida por obstáculos externos (em planta e corte esquemáticos) a uma determinada abertura (O) e a área de eficiência total de sombreamento, correspondem a X, Y, Z os ângulos verticais:

• A. 3, 1, 2.
• B. 3, 2, 1.
• C. 2, 1, 3.
• D. 2, 3, 1.
• E. 1, 3, 2.
