Questões de Arquitetura da CONSULPLAN Consultoria (CONSULPLAN)

“Um levantamento planialtimétrico e cadastral consiste numa minuciosa avaliação da área a ser trabalhada. Enquanto a altimetria registra o grau de declividade do terreno, ilustrando o desenho com curvas de nível, a planimetria se encarrega de registrar o perímetro e todos os elementos naturais existentes, como canteiros, caminhos etc. O cadastro, por sua vez, reforça o mapeamento de forma a locar no desenho tudo que possa existir, como, por exemplo, luminárias, torneiras, caixas de inspeção, galerias, fiações e encanamentos subterrâneos ou aéreos, mapeamento da copa das árvores, dos maciços de arbustos, bancos, fontes etc.” O trecho anterior se refere ao planejamento de projeto

• A. paisagístico.
• B. arquitetônico.
• C. de fachadas verdes.
• D. de decoração exterior.

Entre alguns exemplos de influência térmica dos elementos da arquitetura destacam‐se os seguintes fatores:

I. As características dos materiais das fachadas externas (expostas às condições climáticas) e as cores utilizadas nas fachadas.

II. A orientação solar, a forma e a altura da edificação mais as características do entorno da mesma.

III. A orientação e o tamanho das vedações transparentes mais a orientação em relação à ventilação e à localização dos condicionadores de ar.

IV. O desempenho das aberturas, quanto às possibilidades de iluminação natural, bem como suas devidas proteções à insolação inadequada.

Estão corretas as afirmativas

• A. I, II, III e IV.
• B. I e II, apenas.
• C. I e III, apenas.
• D. II e IV, apenas.

Como informado na própria imagem, a figura 1 corresponde à planta baixa do pavimento tipo 1º ao 6º andar de um edifício vertical residencial. Marque a alternativa que identifica corretamente a figura 2:

• A. Corte AB, cuja linha de corte é identificada na planta baixa da figura 1.
• B. Corte CD, cuja linha de corte é identificada na planta baixa da figura 1.
• C. Fachada frontal do edifício ao qual corresponde a planta baixa da figura 1.
• D. Corte genérico esquemático, sem correspondência com a planta baixa da figura 1.

Assinale a alternativa que completa corretamente as afirmativas anteriores.

• A. azimutes
• B. curvas de nível
• C. galerias pluviais
• D. hierarquizações viárias

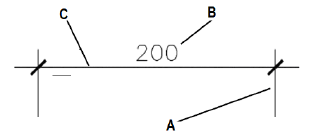

A partir da análise da imagem é correto afirmar que os elementos representados pelas letras A, B, C são, respectivamente,

• A.

  linhas de cota, dimensão do objeto, linha de chamada.

• B.

  linhas de cota, nível do objeto, linha de chamada.

• C.

  linhas de chamada, nível do objeto, linha cota.

• D.

  linhas de cota, nível do objeto, linha de cota.

• E.

  linhas de chamada, dimensão do objeto, linha de cota.

O espaço do AutoCAD utilizado para fazer o desenho MODEL SPACE, sempre executa projetos na escala

• A.

  1:1

• B.

  1:2

• C.

  1:5

• D.

  1:10

• E.

  1:20

A ABNT define as espessuras diferentes das linhas que são usadas em projetos executivos. No AutoCAD, as propriedades das linhas que vão servir de base para definição das espessuras, são representadas por

• A.

  eixos.

• B.

  escalas.

• C.

  cores.

• D.

  textos.

• E.

  ângulos.

Sobre o comando OFFSET do AutoCAD, é correto afirmar que

• A.

  espelha entidades existentes no desenho, apagando ou não as entidades originais.

• B.

  efetua múltiplas cópias de um objeto em padrão retangular ou polar.

• C.

  move uma ou mais entidades selecionadas para novas posições.

• D.

  cria cópias paralelas de entidades existentes no desenho com distância definida.

• E.

  altera a orientação de objetos existentes, rotacionando-os em torno de um ponto base.

O AutoCAD tem modos diferentes para criar e preparar os desenhos para plotagem: o MODEL SPACE, utilizado para criar o desenho e o PAPER SPACE. Marque a alternativa correta relacionada ao PAPER SPACE:

• A.

  As pranchas sempre estarão no formato A0.

• B.

  Os desenhos podem ser organizados em escalas diferentes em uma mesma prancha.

• C.

  Os textos e as legendas se ajustam automaticamente à escala dos desenhos.

• D.

  A prancha sempre se apresenta na escala 1:50.

• E.

  As características das linhas se ajustam automaticamente à escala dos desenhos.

Sobre a ferramenta BLOCKS (blocos), é correto afirmar que o comando

• A.

  ARRAY altera a orientação dos blocos criados, rotacionando-os em torno de um ponto base.

• B.

  BREAK é usado para desmembrar um bloco em seus componentes.

• C.

  INSERT BLOCK insere blocos no desenho apenas na posição e na escala em que foram criados.

• D.

  BLOCK converte um grupo de entidades selecionadas em uma única entidade.

• E.

  EXPLODE permite decompor LINES e POLYLINES em suas entidades originais, mas não pode ser aplicado aos blocos.
