Questões de Arquitetura da CONSULPLAN Consultoria (CONSULPLAN)

Segundo as Normas da ABNT, o projeto deve apresentar um carimbo, também chamado de legenda, que fica localizado no canto inferior esquerdo da folha. São informações que devem constar neste carimbo

• A.

  identificação do responsável pelo projeto e do cliente, nome do projeto, data, escalas.

• B.

  escala dos desenhos, data, inclinação do telhado, medidas do lote, nome do loteamento.

• C.

  lista de materiais, especificações de produtos que serão usados, referências de nível.

• D.

  descrição da revisão, convenções gráficas, desenhos de referência, data.

• E.

  lista de materiais, data, escala, convenções gráficas, nome do loteamento, nome do projeto.

A escala de um desenho é a relação entre as suas dimensões e as dimensões da peça real. Para cada tipo de desenho, existe uma escala adequada a ser empregada. Marque a alternativa correta que mostra a escala adequada ao tipo de planta sugerido.

• A.

  Desenhos de detalhes: 1/200, 1/500

• B.

  Plantas de situação: 1/1000, 1/2000

• C.

  Plantas baixas e corte: 1/1, 2/ 1

• D.

  Plantas de locação: 1/10, 1/20

• E.

  Desenhos de fachadas: 1/1, 2/1

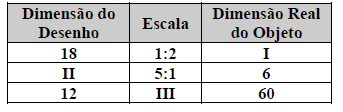

Assinale a alternativa que completa corretamente o quadro apresentado.

• A.

  I 36 II 30 III 1:5

• B.

  I 9 II 30 III 5:1

• C.

  I 18 II 1 III 2:1

• D.

  I 36 II 6 III 1:5

• E.

  I 18 II 6 III 5:1

A ABNT 6492/1994 define a aplicação e o uso das linhas no desenho arquitetônico. Marque a alternativa correta sobre as linhas de representação.

• A.

  Linhas de eixo: são tracejadas; as espessuras variam de acordo com a escala do desenho.

• B.

  Linhas de projeção: são contínuas; espessura inferior às linhas de contorno.

• C.

  Linhas internas: são tracejadas; a espessura tem o mesmo valor das linhas de contorno.

• D.

  Linhas situadas além do plano do desenho: são linhas traço-ponto; a espessura varia com a escala e a natureza do desenho.

• E.

  Linhas de contorno: são contínuas; a espessura varia com a escala e a natureza do desenho.

A ergonomia é um aspecto muito importante a ser considerado ao se desenvolver um projeto. É fundamental que as medidas atendam aos mais variados tipos de pessoas, sejam elas baixas, altas, gordas, magras, deficientes ou não. Pessoas em cadeiras de rodas precisam de um amplo espaço para se movimentar. Para permitir que duas cadeiras de rodas passem lado a lado e também a manobra de cadeira de roda em volta de 360 graus, o corredor deve ter largura de:

• A.

  1,35m

• B.

  1,50m

• C.

  175mm

• D.

  1,70m

• E.

  120mm

“A terminologia Desenho Universal veio da tradução do termo Universal Design, no qual a palavra Design significa tanto o projeto de arquitetura quanto o desenho industrial e o produto. Desenho Universal representa assim, um planejamento de espaços e produtos que não excluem ninguém.” Considerando tal afirmação e segundo a ABNT, Desenho Universal é:

• A.

  Conjunto de projetos industriais desenhados para os mobiliários urbanos.

• B.

  Acervo de desenhos técnicos elaborados pelos arquitetos e designers.

• C.

  Aquele que visa a atender a maior gama de variações possíveis das características antropométricas e sensoriais da população.

• D.

  Um projeto único que visa padronizar universalmente as soluções em projetos para todos os problemas, barreiras e dificuldades de acessibilidade.

• E.

  Todos os projetos urbanísticos e paisagísticos que compõem o acervo internacional.

A climatização de um edifício proporciona bem-estar e saúde a seus ocupantes e é considerada uma diretriz para a construção sustentável, desde que se baseie em soluções de baixo consumo energético. Para isso, o projeto de arquitetura é a chave e deve incluir recursos que melhorem a circulação de ar e reduzem a carga térmica da casa. Considerando os fatores de conforto térmico e eficiência energética, pode-se afirmar que:

• A.

  Superdimensionar os equipamentos de climatização em relação aos ambientes é uma boa solução, pois nunca trabalharam forçados para climatizar os ambientes de uma edificação.

• B.

  Substituir aparelhos de ar condicionado por ventiladores é uma boa solução energética por economia de energia consumida, uma vez que ventiladores consomem menos comparados aos aparelhos de ar condicionado.

• C.

  Evitar ligar os aparelhos de ar condicionado em horários de picos energéticos oferece ajuda no fornecimento de energia elétrica por parte das concessionárias.

• D.

  O uso e o emprego simultâneo de sistemas de aparelhos de ar condicionados com ventiladores melhoram as condições de climatização nos interiores dos ambientes das edificações e otimizam por diminuição do consumo de energia elétrica.

• E.

  Conjugar ventilação natural com um equipamento de ar condicionado eficiente melhora a condição térmica e a eficiência energética de uma edificação.

Toda obra para construir uma edificação possui um complexo cabedal de especificações para procedimentos elaborado por quem projeta, constrói e fiscaliza. A construção de um edifício funciona quando há entendimento de normas, técnicas, definições e execuções. Tratando-se da nomenclatura de termos técnicos, pode-se afirmar que chapisco é “a camada de preparo da base, com finalidade de uniformizar a superfície quanto à absorção e melhorar a aderência do revestimento ao substrato.” Dentro da nomenclatura de termos técnicos, sobre o contrapiso é correto afirmar:

• A.

  Camada de argamassa de cimento e areia destinada a regularizar imperfeições de nivelamento do piso.

• B.

  Camada superficial de concreto manualmente ou mecanicamente sarrafeado.

• C.

  Camada de concreto magro de base de todos os pisos para áreas de circulação de baixo tráfego.

• D.

  Concreto armado estrutural para pisos de alto tráfego especificados para altas cargas de equipamentos, máquinas e veículos pesados.

• E.

  Camada superior de piso cerâmico assentada com cimento-cola específico para assentar piso sobre piso.

A fachada de uma edificação reflete a sua personalidade arquitetônica. Materiais de todos os tipos, da madeira ao aço, conferem individualidade a cada projeto e reforçam a sua volumetria. Muitas opções de acabamento satisfazem a suprema ânsia de construir uma casa, um edifício, um chalé, uma área de lazer. As variadas técnicas aliadas às múltiplas opções de materiais atendem a demanda de ordem prática como durabilidade, baixa manutenção e praticidade. Pode-se afirmar, conforme a nomenclatura técnica que “desempenado” é:

• A.

  Camada de argamassa nivelada após seu lançamento sem a necessidade de intervenção.

• B.

  Acabamento liso obtido quando a argamassa é sarrafeada com régua e, posteriormente, alisada com desempenadeira.

• C.

  Camada de revestimento em argamassa com a função de regularizar a base, proporcionando uma superfície que permita receber uma camada de reboco ou de revestimento decorativo.

• D.

  Camada de textura, argamassa decorativa ou pintura.

• E.

  Fachada de rocha ornamental, especificamente de granito polido.

As vagas de veículos destinadas ao estacionamento de pessoas com deficiência devem estar devidamente sinalizadas, tanto no piso quanto através de sinalização vertical. Além disso, as vagas devem estar próximas de rampas ou rebaixamento de calçadas nos passeios, assim como das entradas dos edifícios. O piso deve sempre ser estável e nivelado. A vaga deve ser maior que a medida padrão, permitindo que uma cadeira de rodas pare ao lado do veículo para que a pessoa se transfira adequadamente do carro para a cadeira, considerando que a porta do veículo permanecerá aberta durante a transferência. Essa circulação é necessária quando a vaga está afastada da travessia de pedestres. Quando o estacionamento é perpendicular ou paralelo ao meio fio, o espaçamento adicional pode ser compartilhado por duas vagas, o que não deve ocorrer com estacionamentos oblíquos. O espaçamento adicional para área de transferência dever ter no mínimo:

• A.

  1,50m

• B.

  175mm

• C.

  1,20m

• D.

  1,10m

• E.

  135mm
