Questões de Arquitetura da Fundação de Apoio ao Desenvolvimento da UEL (FAUEL)

Considerando o desenvolvimento de projetos no sistema AUTO CAD 2000, relacione as colunas:

I - Linha de Status.

II - Área de comandos.

III - Menu de Barras.

( ) Fica localizado na parte inferior da tela. É onde acontece a interação entre o programa e o usuário, onde podem ser digitados os comandos necessários à operacionalização do programa.

( ) Apresenta informações sobre ORTHO, SNAP, GRID, MODEL, TILE.

( ) É onde ficam disponíveis os comandos através de atalhos gráficos (botões) que permitem interação entre o programa e o usuário, necessários à operacionalização do programa.

A sequência correta que preenche as colunas encontra-se em:

• A.

  I, II, III.

• B.

  II, I, III.

• C.

  II, III, I.

• D.

  III, I, II.

Um terreno urbano possui testada de 15m e profundidade de 30m. Está inserido em um zoneamento urbano que possui os seguintes índices construtivos:

Taxa de Ocupação: 60%.

Índice de aproveitamento: 2,4.

Recuo de ajardimento 4m.

Sendo assim é possível afirmar que área total construída máxima para o terreno é de:

• A.

  1.080m².

• B.

  270m².

• C.

  936m³.

• D.

  234m².

À área situada ao longo das águas correntes e dormentes, das faixas de ferrovias, rodovias e dutos bem como ao longo de equipamentos urbanos, definidas em leis federal, estadual ou municipal onde não é permitida qualquer edificação, chama-se:

• A.

  Área não computável.

• B.

  Área "non aedificandi" ou não edificável.

• C.

  Área útil.

• D.

  Área livre do lote.

O aspecto particular de parcelamento do solo, que se caracteriza pela subdivisão de um terreno, sem implicar na abertura de uma via ou logradouro, chama-se:

• A.

  Loteamento.

• B.

  Condomínio.

• C.

  Usucapião.

• D.

  Desmembramento.

Para fins de cálculo do coeficiente de aproveitamento, não serão computadas as seguintes áreas:

I - Elementos em balanço, tais como sacadas, balcões, varandas e floreiras abertas, desde que a somatória de suas áreas não seja superior a 5% da área total do imóvel, por unidade de habitação.

II - Área total ocupada por poços de elevadores, escadas enclausuradas, centrais de gás, piscinas descobertas e áreas de lazer, dentro das áreas estabelecidas no presente Código.

III - Áreas de garagem, dentro do limite exigido neste Código.

IV - Terraços descobertos, em qualquer tipo de edificação, desde que não possuam qualquer estrutura do tipo pérgula, ou que caracterize cobertura.

São corretas as afirmativas:

• A.

  Todas as afirmativas estão corretas.

• B.

  I e II, somente.

• C.

  I, II e IV apenas.

• D.

  II e IV, somente.

No programa AutoCAD® a mira do cursor do mouse é composta por duas entidades configuráveis, PickBox (retângulo) e CrossHair (duas linhas perpendiculares), o caminho para configuração da mira se dá através:

• A.

  Da digitação do cursor.

• B.

  Do menu Format e posteriormente Options.

• C.

  Do menu Format e posteriormente Preferences.

• D.

  Do menu Tools e posteriormente Options.

Para desenhar curvas de nível, sem interrupção de cliques sobre a tela de desenho, no programa AutoCAD® a melhor opção é utilizar o comando:

• A.

  Arc.

• B.

  Spline.

• C.

  Elipse Arc.

• D.

  Polyline.

No AutoCAD® o procedimento para configurar os estilos e formas das cotas é feito através da caixa de diálogo:

• A.

  Text Style.

• B.

  Lynetype Manager.

• C.

  Dimension Style Manager.

• D.

  Edit Dimension.

A ferramenta do CorelDRAW® que permite desenhar uma grade de linhas, similar a de um papel quadriculado é:

• A.

  Papel Gráfico.

• B.

  Papel Quadriculado.

• C.

  Inserir Papel Especial.

• D.

  Inserir Papel Quadriculado.

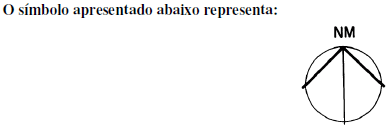

• A.

  Norte Magnético.

• B.

  Norte Verdadeiro.

• C.

  Indicação de subir.

• D.

  Norte Mensurável.
