Questões de Arquitetura da Fundação de Apoio ao Desenvolvimento da UEL (FAUEL)

Assinale a alternativa que NÃO faz parte das etapas das atividades técnicas do projeto de edificação e de seus elementos, instalações e componentes:

• A.

  Programa de necessidades.

• B.

  Projeto Básico.

• C.

  Projeto para Execução.

• D.

  Aquisição do Terreno.

Assinale a alternativa que NÃO contém uma estrutura empregada como vedo vertical:

• A.

  Quebra-Sol.

• B.

  Alçapão.

• C.

  Corrimãos.

• D.

  Portas.

A peça de madeira de pequena seção transversal, chumbada com massa na laje ou contra-piso, que permite fixar o piso de tábua, recebe o nome de:

• A.

  Cunha.

• B.

  Barrote.

• C.

  Balaústre.

• D.

  Batente.

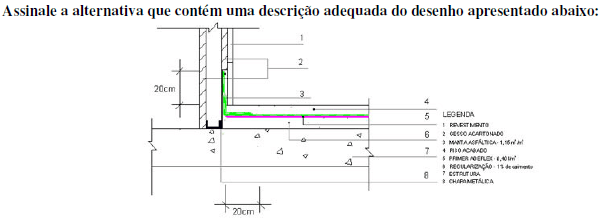

• A.

  Representação gráfica de pormenores necessários, em escala adequada, para um perfeito entendimento do projeto e para possibilitar sua correta execução.

• B.

  Plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal.

• C.

  Trata-se de um desenho de forma clara e organizada, contendo todas as informações necessárias à execução de uma obra e de todos os serviços inerentes.

• D.

  Corte.

Em relação ao processo de locação de obras é INCORRETO afirmar que:

• A.

  No projeto de implantação, o edifício sempre está referenciado a partir de um ponto conhecido e previamente definido. A partir deste ponto, passa-se a posicionar (locar) no solo a projeção do edifício desenhado no papel. São exemplos de pontos de referencia: o alinhamento da rua, um poste no alinhamento do passeio, um ponto deixado pelo topógrafo quando da realização do controle do movimento de terra ou uma lateral do terreno.

• B.

  Nos casos em que o movimento de terra não tenha sido feito, deve-se iniciar a locação pelos elementos da fundação, tais como: as estacas, os tubulões, as sapatas isoladas ou corridas, entre outros.

• C.

  A demarcação dos pontos que irão definir o edifício no terreno é feita a partir do referencial previamente definido, considerando-se três coordenadas, sendo duas planimétricas e uma altimétrica, as quais possibilitam definir o centro ou eixo central do elemento que se vai demarcar (fundação, parede, etc.).

• D.

  Os elementos são comumente demarcados pelo eixo, definindo-se posteriormente as faces, nos casos em que seja necessário, como ocorre, por exemplo, com as sapatas corridas, baldrames e alvenarias.

Em levantamentos topográficos surgem erros causados por engano na medição, leitura errada nos instrumentos, identificação de alvo, etc., normalmente relacionados com a desatenção do observador ou uma falha no equipamento. Estes tipos de erros são descritos na alternativa:

• A.

  Erros sistemáticos.

• B.

  Erros grosseiros.

• C.

  Erros randômicos.

• D.

  Erros aleatórios.

Assinale a alternativa que apresenta a utilização das marcas ou tábuas de revisão em projetos:

• A.

  É o sistema de marcação nas pranchas para auxiliar a dobragem após a impressão.

• B.

  São os nomes que o equipamento empregado em copiadoras para auxiliar o processo de dobragem de projetos impressos recebe.

• C.

  São equipamentos empregados em projetos desenvolvidos em pranchetas físicas.

• D.

  É utilizada para registrar correções, alterações e/ou acréscimos feitos no desenho. Busca registrar com clareza as informações referentes ao que foi alterado de uma versão do desenho para outra.

Ao salvar um arquivo novo no software AutoCAD®, o programa abre uma caixa de diálogo onde o usuário informa o nome do arquivo e a extensão do arquivo a ser salva. Entre as extensões que um arquivo pode ser salvo no AutoCAD® a opção default (principal) é o formato:

• A.

  dwt.

• B.

  dxf.

• C.

  dws.

• D.

  dwg.

• A.

  Escalas físicas.

• B.

  Escalímetros.

• C.

  Normógrafos.

• D.

  Réguas Graduadas.
