Na representação da janela abaixo, identifique corretamente de acordo com a norma as dimensões dadas da janela. Adotar P = peitoril, L = largura e h = altura.

 De acordo com os dados acima as dimensões da janela são:

• A.

  P = 1,10m, L = 1,20m e h = 0,90m.

• B.

  P = 0,90m, L = 1,10m e h = 1,20m.

• C.

  P = 1,20m, L = 0,90m e h = 1,10m.

• D.

  P = 1,10m, L = 0,90m e h = 1,20m.

• E.

  P = 1,20m, L = 1,10m e h = 0,90m.

Sabendo-se que o espelho ideal de um degrau de uma escada é de 17cm e não pode ter mais do que 18cm de altura, e que a altura não pode variar. Assinale a alternativa que apresenta corretamente a altura do espelho (e) e a quantidade (n) dos degraus de uma escada, sabendo-se que a altura total da escada é de 2,45m.

• A.

  e = 17cm e n = 14,4 degraus

• B.

  e = 17cm e n = 15 degraus

• C.

  e = 16,3 cm e n = 15 degraus

• D.

  e = 17,5cm e n = 14 degraus

• E.

  e = 18cm e n = 14 degraus

Com relação ao urbanismo e sua evolução ao longo do tempo, relacione a 1ª coluna com a 2ª.

 (1) Urbanismo culturalista                            ( ) Arquitetura moderna

(2) Urbanismo naturalista                              ( ) Cidade industrial

(3) Urbanismo progressista                           ( ) Cidade ideal

A seqüência correta de cima para baixo é:

• A.

  1, 2, 3

• B.

  2, 1, 3

• C.

  2, 3, 1

• D.

  3, 2, 1

• E.

  3, 1, 2

Responda à questão de n° 29 e a de n° 30, usando a figura abaixo como referência.

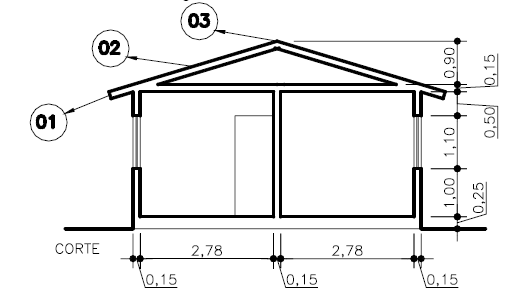

Identifique os termos técnicos referentes aos elementos construtivos da coberta representada no corte acima, de acordo com o respectivo número 01, 02 e 03.

• A.

  01 – Respingador, 02 – Telhado, 03 – Rufo.

• B.

  01 – Algerós, 02 – Tacaniça, 03 – Cumeeira.

• C.

  01 – Beiral, 02 – Plano inclinado, 03 – Pico do telhado.

• D.

  01 – Respingador, 02 – Telhas, 03 – Rufo.

• E.

  01 – Beiral, 02 – Água, 03 – Cumeeira.

Assinale a alternativa que apresenta corretamente a inclinação usada no telhado de acordo com a planta de corte acima.

• A.

  25%

• B.

  30%

• C.

  27%

• D.

  32%

• E.

  28%

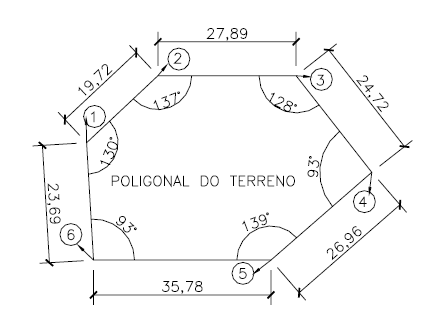

Observe a figura abaixo que representa a projeção horizontal de um terreno

Assinale a alternativa que apresenta o tipo de levantamento usado para medição dos ângulos e distâncias entre os pontos 1, 2, 3, 4, 5 e 6 da poligonal acima.

• A.

  Topográfico altimétrico.

• B.

  Topográfico planialtimétrico.

• C.

  Topográfico planimétrico.

• D.

  Das medidas do terreno com uma trena e uma bússola.

• E.

  Das medidas do terreno através de fotos de satélite.

Identifique os símbolos gráficos abaixo, usados nos projetos de arquitetura para especificar o local de acabamento do revestimento, se for parede, piso ou teto. Relacione a 1ª com a 2ª coluna

1. Triângulo                                  ( ) Significa parede

2. Quadrado                                 ( ) Significa Piso

3. Círculo                                  ( ) Significa forro

A seqüência correta de cima para baixo é:

• A.

  1, 2, 3

• B.

  3, 2, 1

• C.

  1, 3, 2

• D.

  2, 1, 3

• E.

  2, 3, 1

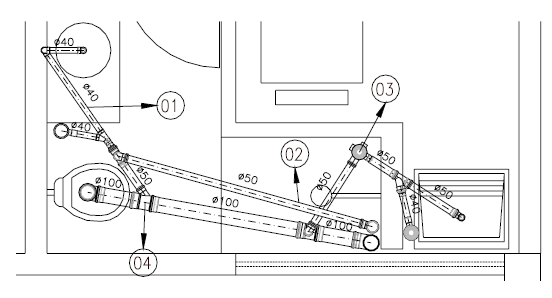

Segundo o detalhe de esgotos abaixo identifique os elementos numerados 01, 02, 03 e 04, de acordo com a terminologia usada nos projetos de instalações hidrosanitárias.

Assinale a alternativa correta

• A.

  01 – Ramal de descarga, 02 – Ramal de ventilação, 03 – Caixa sifonada 04 – Junção simples de 100mm.

• B.

  01 – Ramal de esgoto, 02 – Ramal de ventilação, 03 – Ralo sifonado 04 – Junção simples de 100mm.

• C.

  01 – Ramal da pia, 02 – Ramal de esgoto, 03 – Ralo do chuveiro, 04 – Te de 100mm.

• D.

  01 – Ramal de descarga, 02 – Ramal de esgoto, 03 – Caixa sifonada 04 – Te simples de 100mm.

• E.

  01 – Ramal de esgoto, 02 – Ramal de ventilação, 03 – Ralo seco, 04 – Joelho com visita de 100mm.

A medida padrão para os levantamentos é o metro (m), para facilitar a sua leitura são usadas as suas subdivisões, entre eles o decâmetro (dam), quilômetro (km) e hectômetro (hm). Dada a distância de 4550m, marque a alternativa que representa essa medida em decâmetro, quilômetro e hectômetro.

• A.

  45,5dam, 4,55km, 455hm.

• B.

  45,5dam, 455km, 4,55hm.

• C.

  455dam, 45,5km, 4,55hm.

• D.

  455dam, 4,55km, 45,5hm.

• E.

  0,455dam, 45,5km, 4,55hm.

Na colocação das cotas nos desenhos devemos obedecer aos princípios gerais. Dentre as alternativas abaixo apenas uma NÃO está de acordo com esses princípios. Assinale-a.

• A.

  Deve evitar repetição de cotas.

• B.

  Os ângulos serão medidos em graus excetos nas cobertas e rampas.

• C.

  Deve traçar linha de cotas em continuação da linha.

• D.

  Devem ser expressas em uma única unidade.

• E.

  As linhas de cotas devem ser desenhadas paralelas à direção da medida.
