Questões de Artes do ano 2006

Sempre que uma obra é projetada e feita, esboçada e pintada, desenhada, etc., a substância visual é composta de elementos básicos. Assinale a alternativa que apresenta apenas elementos básicos da substância visual.

• A.

  A madeira, a argila, a tinta, filme.

• B.

  O ponto, a direção, o tom, a escala.

• C.

  A argila, o movimento, a cor, a tinta.

• D.

  A dimensão, o tom, a madeira, o filme.

• E.

  A linha, a tinta, a areia, a forma.

Expressamos e recebemos as expressões visuais em três níveis. Assinale a alternativa que apresenta esses níveis.

• A.

  Representacional, abstrato e o simbólico.

• B.

  A visão, o tato e a audição.

• C.

  O croquis, o anteprojeto e o projeto.

• D.

  O contraste, a composição e a harmonia.

• E.

  O equilíbrio, a instabilidade e a assimetria.

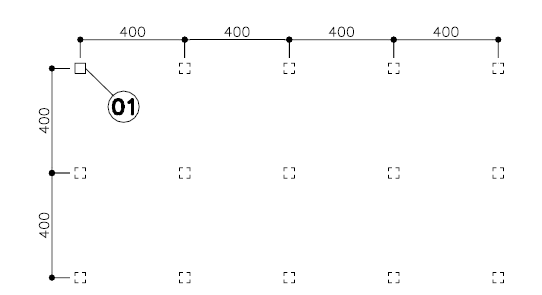

Considerando que o desenhista esteja fazendo um desenho estrutural e precise reproduzir o pilar n° 01 de seção 40x40cm em forma de matriz retangular conforme figura abaixo, sem desenhá-los individualmente. Obs. Os pilares tracejados serão copiados em forma de matriz e terão a mesma seção do pilar 01.

O comando que deverá ser usado do Auto CAD será:

• A.

  mirror

• B.

  ofset

• C.

  copy

• D.

  stretch

• E.

  array

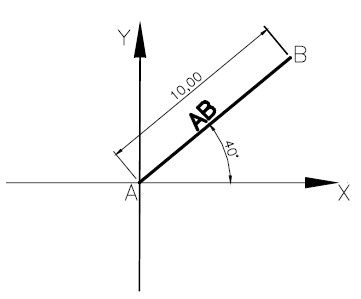

Dada a reta AB abaixo, o desenhista irá representá-la no AutoCAD, usando o sistema de coordenada polar, sendo que o ponto A tem a coordenada de 0,0 (absoluta) já o B terá coordenada relativa. Após desenhar o ponto A o desenhista para fazer o ponto B usando o comando LINE irá digitar na linha de prompt o seguinte ______________________ e, em seguida, o comando enter. Obs.: O eixo X e Y não serão desenhados.

A alternativa que completa corretamente a lacuna é:

• A.

  @10,00>40.

• B.

  @1000<40°.

• C.

  @10<40.

• D.

  @10,00<40.

• E.

  @10.00>40°.

Para arredondar o encontro de linhas ou os cantos de um retângulo, de acordo com um raio dado no AutoCAD é correto usar o comando.

• A.

  Chanfer.

• B.

  Fillet.

• C.

  Elevation.

• D.

  Thickness.

• E.

  Width.

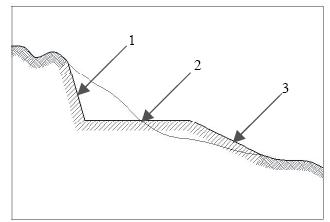

No corte de perfil abaixo, os elementos 1, 2 e 3, indicados pelas setas são, respectivamente:

• A.

  talude de corte; ponto de crista; talude de aterro;

• B.

  talude de aterro; ponto de passagem; talude de corte;

• C.

  talude de corte; ponto de passagem; talude de corte;

• D.

  talude de aterro; ponto de crista; talude de aterro;

• E.

  talude de corte; ponto de passagem; talude de aterro.

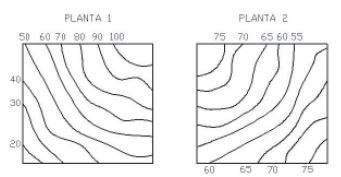

As curvas de nível apresentadas abaixo, nas plantas 1 e 2, representam, respectivamente:

• A.

  vertente e vale;

• B.

  vale e garganta;

• C.

  vale e vertente;

• D.

  garganta e vale;

• E.

  vertente e garganta.

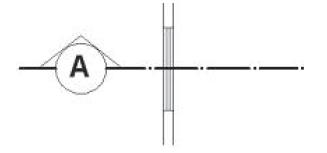

Nos projetos de arquitetura, observando a convenção ilustrada abaixo, a linha "traço e ponto" e o sentido da seta representam, respectivamente:

• A.

  plano secante e parte descartada do corte;

• B.

  contorno de secção e parte remanescente do corte;

• C.

  eixo de secção e parte remanescente do corte;

• D. plano secante e visada do observador do corte;
• E. contorno de secção e visada do observador do corte.

No desenho da planta-baixa de uma edificação, as linhas contínua larga, tracejada larga e contínua estreita devem, respectivamente, representar:

• A.

  contorno de parede; projeção de cobertura; linha de chamada;

• B.

  projeção de cobertura; linha de chamada; plano de corte;

• C.

  contorno de parede; secção de pilar; projeção de cobertura;

• D.

  linha de chamada; projeção de cobertura; contorno de parede;

• E.

  secção de pilar; contorno de parede; plano de corte.

As escalas representadas por 1:1, x:1 e 1:x são, respectivamente:

• A.

  de redução; natural; de ampliação;

• B.

  de ampliação, de redução, natural;

• C.

  natural; de redução; de ampliação;

• D.

  de ampliação, natural, de redução;

• E.

  natural; de ampliação; de redução.
