Questões de Artes do ano 2008

O sistema de projeção cilíndrico, também denominado paralelo, supõe um feixe de raios projetantes paralelos entre si e é usado tanto na representação perspectiva quanto na descritiva. Com relação ao sistema cilíndrico e aos desenhos apresentados acima, julgue os itens subseqüentes.

No desenho da perspectiva acima, a aresta XZ mostra-se em verdadeira grandeza pois faz parte do triângulo equilátero VXZ.

• C. Certo
• E. Errado

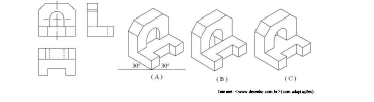

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

No desenho das vistas ortográficas, o posicionamento da vista superior abaixo da vista frontal indica que foi adotado o método de representação com o objeto colocado no 3.º diedro.

• C. Certo
• E. Errado

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

A medida dos ângulos na perspectiva (A) indica que as perspectivas são dimétricas, no sistema axonométrico ortogonal.

• C. Certo
• E. Errado

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

De acordo com as vistas do objeto representado, a perspectiva que o representa corretamente é a (B).

• C. Certo
• E. Errado

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

As linhas traço-ponto presentes na vista frontal são linhas de centro da circunferência que define o arco.

• C. Certo
• E. Errado

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

No caso das perspectivas apresentadas, a representação do arco de circunferência obedece a um traçado ovóide que tem centro justamente no centro da circunferência.

• C. Certo
• E. Errado

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

As arestas que se mostram paralelas no conjunto das vistas ortográficas devem aparecer, também, paralelas nas perspectivas axonométricas.

• C. Certo
• E. Errado

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

Como o objeto é simétrico horizontalmente, não foi necessário desenhar a vista lateral esquerda.

• C. Certo
• E. Errado

Considerando as vistas ortográficas e a perspectiva apresentadas acima, julgue os itens a seguir.

Pelas características do sistema axonométrico ortogonal, as medidas de profundidade, de largura e de altura, nas perspectivas, estão em verdadeira grandeza nas direções dos eixos axonométricos.

• C. Certo
• E. Errado

Com respeito ao desenho técnico, julgue os itens que se seguem.

Em uma perspectiva cônica, os pontos de fuga são elementos do desenho para onde as linhas oblíquas de um objeto convergem.

• C. Certo
• E. Errado
