Para fazer um desenho na escala 1/20 conta-se apenas com uma régua graduada em centímetros. Para desenhar uma linha com 2,40m nessa escala, deve-se usar a medida na régua graduada em centímetros correspondente a

• A.

  1,2

• B.

  4,8

• C.

  12,0

• D.

  24,0

• E.

  48,0

Para completar a legenda do detalhe da porta de madeira acima esquematizada, os números 1 e 2 devem ser, respectivamente, denominados

• A.

  aduela e alizar.

• B.

  aduela e marco.

• C.

  alizar e aduela.

• D.

  alizar e marco.

• E.

  jabre e aduela.

No desenho da planta de madeiramento de um telhado de telhas cerâmicas, as peças que são desenhadas sobre os caibros são as(os)

• A.

  cumeeiras

• B.

  ripas

• C.

  terças

• D.

  pontaletes

• E.

  frechais

O detalhe acima esquematizado corresponde a um compartimento de 3,00m por 5,00m, com piso em cimentado liso. O volume de argamassa desse piso, em m^³, é

• A.

  0,45

• B.

  0,63

• C.

  4,50

• D.

  45,00

• E.

  63,30

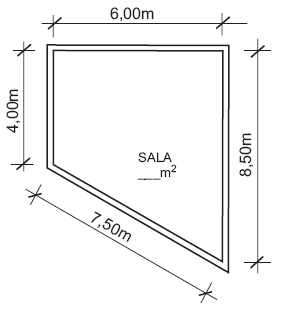

O valor da área da sala que apresenta alvenarias com 0,15m de espessura, sendo uma delas fora de esquadro, conforme acima esquematizado, em m^², é

• A.

  75,00

• B.

  63,75

• C.

  51,00

• D.

  41,27

• E.

  37,50

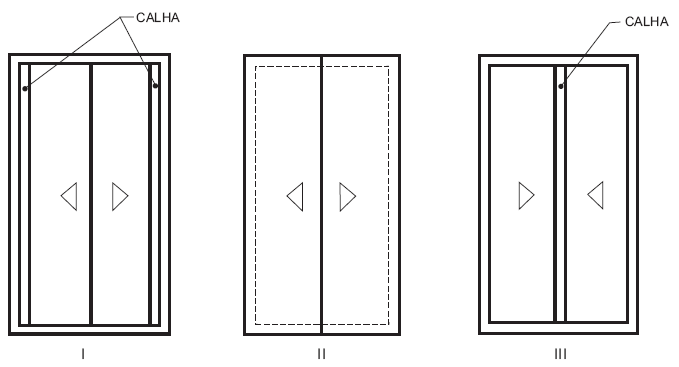

Observe as plantas de cobertura a seguir esquematizadas.

A(s) planta(s) que representa(m) um telhado com platibanda em todo o contorno é(são), APENAS, a(s) de número(s)

• A.

  II

• B.

  III

• C.

  I e II

• D.

  I e III

• E.

  II e III

Para melhorar a ventilação natural em galpões de fábricas, por exemplo, podem ser adotados telhados:

I - com lanternim;

II - de duas águas;

III - em abóbada;

IV - tipo shed.

São corretos APENAS os telhados

• A.

  I e II

• B.

  I e IV

• C.

  II e III

• D.

  II e IV

• E.

  III e IV

De acordo com as normas da ABNT, no método de projeção ortográfica, fixando a vista frontal, pode-se afirmar que:

I – no 1^o diedro, a vista lateral esquerda é posicionada à direita;

II – no 3^o diedro, a vista superior é posicionada acima;

III – tanto no 1^o quanto no 3^o diedros, a vista posterior pode ser posicionada à direita ou à esquerda, conforme a conveniência.

É(São) correta(s) a(s) afirmação(ões)

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Considerando o Autocad 2000, analise as afirmativas a seguir.

I - Um bloco só pode ser considerado um objeto independente, se for composto por três ou mais objetos individuais.

II - Ponto base é o ponto usado para inserir um bloco e ele é sempre o ponto central do bloco em questão.

III - O comando XPLODE é uma versão do comando EXPLODE que permite controlar a camada final, cor e tipo de linha dos objetos.

É(São) verdadeira(s) APENAS a(s) afirmativa(s)

• A.

  I

• B.

  II

• C.

  III

• D.

  I e II

• E.

  II e III

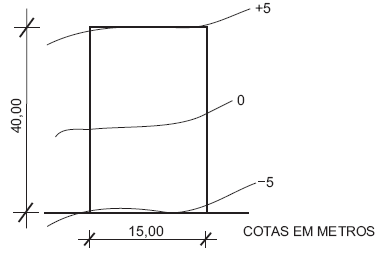

O terreno acima esquematizado será nivelado na cota - 5,00m. O volume de corte, em m^³, será, aproximadamente,

• A.

  200

• B.

  300

• C.

  1.500

• D.

  3.000

• E.
