Questões de Artes da Fundação Universa (FUNIVERSA)

Todo desenho projetivo ortogonal tem por fundamento teórico a geometria descritiva. Acerca da geometria descritiva, assinale a alternativa correta.

• A. A interseção entre o plano de projeção vertical e o plano de projeção horizontal define uma linha chamada de linha do horizonte.
• B. Os planos de projeção vertical, horizontal e de perfil, perpendiculares entre si, dividem o espaço em oito quadrantes, chamados diedros.
• C. Todo objeto ocupa uma posição no espaço, podendo cada elemento geométrico ter apenas uma projeção, no caso de pontos e retas de topo, ou duas, no caso dos demais.
• D. A projeção vertical e a horizontal relativas aos pontos geométricos no espaço estarão sempre dispostas em uma linha de chamada paralela à linha de terra.
• E. A geometria descritiva divide o espaço em quadrantes, chamados de diedros, que são definidos a partir da interseção entre o plano de projeção vertical e o de projeção horizontal.

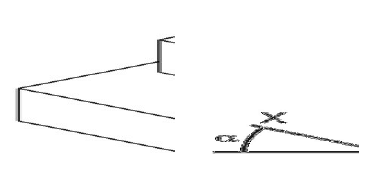

Acerca da perspectiva mostrada na figura acima, é correto afirmar que

• A. essa representação é dita isométrica, e os eixos x, y e z terão escorçamento de 0,816 se α e β forem iguais.
• B. estarão em verdadeira grandeza se as projeções das arestas forem reduzidas pelo coeficiente de 2/3.
• C. as arestas do objeto serão linhas isométricas se α e β forem iguais a 32,15°.
• D. o ângulo β está em VG e mostra o ângulo que o eixo y faz com o plano horizontal de projeção.
• E. o símbolo no canto inferior direito mostra as projeções dos eixos y e z e informa que estes formam um ângulo de 60º.

A perspectiva chamada de cavaleira tem construção rápida e é muito conveniente para

• A. representar objetos de pequenas dimensões e aqueles que possuam circunferências na sua vista principal.
• B. fazer a perspectiva realista de um edifício ou de algum objeto cujas dimensões são bastante desproporcionais entre si.
• C. representar objetos que possuam detalhes irregulares ou circunferências nas suas faces de escorçamento.
• D. traçar a perspectiva de um objeto cilíndrico, como eixos, posicionando-os paralelamente ao plano de projeção.
• E. representar objetos que possuam grande profundidade, dispondo tal dimensão perpendicular ao plano de projeção.

A geometria descritiva fundamentou todas as representações contemporâneas de desenho projetivo, e seus princípios são equivalentes em diversas projeções. Assinale a alternativa que mostra a equivalência entre as projeções ortográficas e as épuras no primeiro diedro.

• A. A projeção vertical e a vista frontal se diferenciam apenas pela supressão de linhas tracejadas nesta.
• B. A vista lateral esquerda situa-se à esquerda da vista frontal por rebatimento do plano de perfil
• C. A vista lateral esquerda corresponde à projeção do objeto em um plano vertical auxiliar  colocado à sua direita.
• D. A projeção de um objeto no plano horizontal de projeção (π) corresponde à sua vista superior.
• E. A vista inferior de um objeto é idêntica à sua projeção no plano horizontal, situada abaixo da linha de terra.

No caso da projeção cilíndrica de objetos poliédricos e de revolução, a escolha do tipo de perspectiva pode facilitar a representação e a boa compreensão do objeto. A respeito disso, assinale a alternativa correta.

• A. A perspectiva cavaleira reduz as dimensões dos três eixos do objeto em 2/3, 1/2 ou 1/3, conforme o tipo escolhido de 30º, 45º ou 60º
• B. A perspectiva trimétrica pode ter de um a três pontos de fuga e é a que mais se assemelha à visão humana.
• C. A projeção de circunferência em axonometria resulta em uma oval regular, construída com quatro arcos.
• D. A perspectiva isométrica é a mais rápida de ser feita e é bastante apropriada para representação de objetos de pequena escala.
• E. Na perspectiva oblíqua, as projetantes são perpendiculares ao plano de projeção, mas os objetos são girados horizontalmente em 30º, 45º ou 60º

Na perspectiva cavaleira a 60º, o coeficiente de redução mais indicado para ser aplicado ao eixo de profundidade, atenuar a distorção dimensional e melhor representar o objeto é

• A. 2/5 (0,40).
• B. 1/3 (0,33).
• C. 1/2 (0,50).
• D. 3/4 (0,75).
• E. 2/3 (0,66).

A respeito dos fundamentos da perspectiva cônica, é correto afirmar que

• A. os pontos de fuga são determinantes para a orientação das linhas paralelas que, na representação em perspectiva, são divergentes.
• B. a linha do horizonte é a reta resultante da interseção do plano horizontal com o plano vertical de projeção.
• C. a interseção do plano horizontal sobre o qual o objeto está apoiado e o plano de projeção determinam a linha de visada.
• D. geometral é o plano que contém a linha do horizonte e o ponto de vista, situando-se na altura em que se considera o observador.
• E. o centro de projeção, ou ponto de vista, está a uma distância finita do plano de projeção, e o objeto pode estar à frente ou atrás desse plano.

Acerca da representação em perspectiva cônica, é correto afirmar que

• A. um ponto de fuga das retas verticais é conveniente de estabelecer quando as dimensões do objeto forem diminutas.
• B. essa perspectiva é recomendável quando há, no objeto, muitos detalhes irregulares que devam ser explicitados.
• C. tal perspectiva pode resultar em infinitas projeções para um mesmo objeto, de acordo com a posição dos pontos de fuga, do ponto de vista e do observador.
• D. tal perspectiva pode resultar em infinitas projeções para um mesmo objeto, de acordo com a posição dos pontos de fuga, do ponto de vista e do observador.
• E. quando o objeto está entre o ponto de vista e o plano de projeção, sua projeção resultará menor que ele.

Em relação à estreita associação que deve existir entre o traçado urbano e a topografia local, assinale a alternativa correta.

• A. Traçados geométricos rígidos adaptam-se bem aos terrenos acidentados ou de alta declividade.
• B. É de conhecimento amplo e irrestrito que o desenho urbano compreende essencialmente a solução em planta, tendo em vista que o sistema viário é fundamental para a definição de um loteamento.
• C. No desenho urbano, o sistema viário precisa ser compreendido como um sistema de escoamento de águas pluviais, estreitamente dependente das condições de topografia.
• D. Em geral, os traçados urbanos mais econômicos são aqueles que implicam movimentos de terra para fins de aplainamento do sítio, convertendo topografias complexas em simples.
• E. Sítios com declividade de 1% ou inferior são ideais para a implantação de parcelamentos urbanos, por serem praticamente planos.

O tipo ortogonal de traçado urbano em que vias paralelas são cortadas por vias em sentido perpendicular, originando quadras de lados iguais, é o

• A. radial.
• B. radial concêntrico ou rádio-concêntrico.
• C. hexagonal.
• D. misto.
• E. tabuleiro de xadrez ou quadrícula.
