Questões de Artes da Núcleo de Computação Eletrônica UFRJ (NCE)

No desenho da planta-baixa de uma edificação, as linhas contínua larga, tracejada larga e contínua estreita devem, respectivamente, representar:

• A.

  contorno de parede; projeção de cobertura; linha de chamada;

• B.

  projeção de cobertura; linha de chamada; plano de corte;

• C.

  contorno de parede; secção de pilar; projeção de cobertura;

• D.

  linha de chamada; projeção de cobertura; contorno de parede;

• E.

  secção de pilar; contorno de parede; plano de corte.

As escalas representadas por 1:1, x:1 e 1:x são, respectivamente:

• A.

  de redução; natural; de ampliação;

• B.

  de ampliação, de redução, natural;

• C.

  natural; de redução; de ampliação;

• D.

  de ampliação, natural, de redução;

• E.

  natural; de ampliação; de redução.

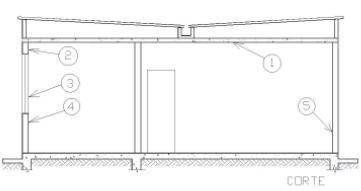

A figura abaixo mostra a representação de um corte em projeto de arquitetura.

• A.

  verga; janela; peitoril; laje; parede;

• B.

  laje; parede; janela; peitoril; verga;

• C.

  parede; janela; verga; laje; peitoril;

• D.

  laje; verga; janela; peitoril; parede;

• E.

  verga; janela; parede; peitoril; laje.

Em relação ao projeto de instações elétricas, as convenções utilizadas para circuitos, tomadas e interruptores, são identificados INCORRETAMENTE em:

• A.    , fios fase do circuito trifásico
• B.  , tomada média
• C.  , tomada alta
• D.  , interruptor three way
• E.  , interruptor de 2 (duas) seções

Dos conjuntos de 3 (três) elementos apresentados abaixo, se referem única e exclusivamente ao projeto de instalações prediais de esgotos sanitários:

• A.

  medidor coletivo; caixa sifonada; coluna de ventilação;

• B.

  caixa de inspeção; caixa sifonada; coluna de ventilação;

• C.

  medidor coletivo; caixa de inspeção; barrilete

• D.

  caixa de inspeção; coluna de ventilação; barrilete;

• E.

  tubo de queda; coluna de ventilação; barrilete.

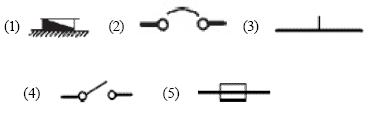

Correlacione os símbolos gráficos de instalação elétrica com as descrições abaixo e assinale a sequência correta:

( ) condutor de retorno no interior do eletroduto

 ( ) disjuntor a seco.

 ( ) quadro geral de luz e força aparente.

 ( ) fusível

( ) chave seccionadora, abertura sem carga

• A.

  (4) ; (1) ; (5) ; (3) ; (2)

• B.

  (3) ; (2) ; (1) ; (5) ; (4)

• C.

  (5) ; (4) ; (3) ; (2) ; (1)

• D.

  (3) ; (5) ; (1) ; (4) ; (2)

• E.

  (5) ; (2) ; (1) ; (4) ; (3)

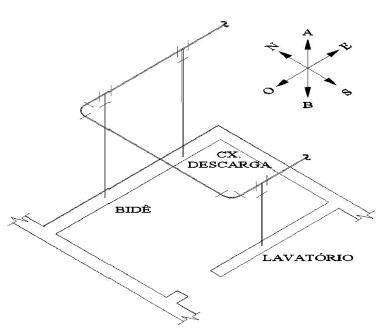

A figura abaixo mostra um esquema isométrico de distribuição de água potável. A sua representação em planta é corretamente mostrada em:

• A.
• B.
• C.
• D.
• E.

A questão a seguir diz respeito a alguns tipos de instalações especiais. Numerando-se os espaços entre parênteses na ordem apresentada, assinale a opção correta:

1- pára-raios

 2- escada pressurizada

 3- sistema de detecção de fumaça e alarme de incêndio

4- sistema de combate a incêndio por CO2

 ( ) utiliza sistema de aterramento

( ) sua utilização garante um ambiente livre de fumaça, em caso de incêndio

( ) sistema mais utilizado em áreas de CPD, salas de painel de comando e telefonia celular

( ) uso indicado em cozinhas industriais, devido ao acúmulo de gordura nos equipamentos e coifas

• A.

  (1); (2); (3); (4)

• B.

  (2); (1); (4); (3)

• C.

  (2); (1); (3); (4)

• D.

  (1); (4); (2); (3)

• E.

  (4); (2); (3); (1)

Os símbolos definidos pela norma brasileira de sinalização de segurança contra incêndio e pânico, identificados pelos números 1 e 2, significam respectivamente:

• A.

  cuidado, risco de explosão; proibido uso de equipamentos elétricos;

• B.

  proibido produzir chama; cuidado, risco de choque elétrico;

• C.

  cuidado, risco de explosão; cuidado, risco de choque elétrico;

• D.

  proibido produzir chama; proibido uso de equipamentos elétricos;

• E.

  proibido produzir chama; cuidado, degrau.

É mais indicada para uma planta cadastral no formato A0, representando arruamentos, divisas de terrenos e topografia de um loteamento que ocupa uma área de 1,0 x 0,5 km, a seguinte escala:

• A.

  1: 100

• B.

  1: 100.000

• C.

  1: 50

• D.

  1: 25.000

• E.

  1: 1.000
